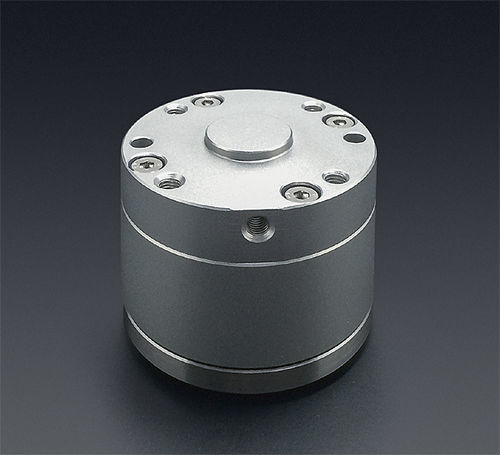

Orientierbares Zentrier- und Strecksystem FCD series

Produktübersicht
Feinjustiereinheit für Robotergreifer auf Basis der Zentriereinheit (PVXM). Die FCD-Serie kompensiert Fehlausrichtungen beim Roboterhandling und kann in beliebiger Lage montiert werden, auch kopfüber oder seitlich. Die obere Platte gleitet entlang des Werkstücks oder der konischen Oberfläche des Gegenstücks, um Fehlstellungen zu korrigieren. Die obere Platte verwendet einen Center-Lock-Mechanismus, der in die Ausgangsposition zurückfährt und durch Luftzufuhr verriegelt.

Bewegung
Die obere Platte gleitet entlang des Werkstücks oder der konischen Oberfläche des Gegenstücks zur Kompensation von Fehlstellungen. Durch Luftzufuhr kehrt die obere Platte in die Ausgangsposition zurück und wird verriegelt. Der Center-Lock ermöglicht einen stabilen Betrieb auch während des Transports. Bei fehlender Luftversorgung ziehen interne Magnete die obere Platte zur Mitte; das magnetische Zentrieren kann geringfügig von der ursprünglichen Position abweichen.

Modelle / Materialien / Konformität
Serie: FCD series
Materialien: STEEL, STAINLESS, RESIN
Konformität / Kennzeichnung: RoHS, PAT.P

Hinweise

• Je nach Magnetkraft kann die Funktion benachbarter Geräte beeinflusst werden.
• Verwenden Sie die obere Platte nur innerhalb des angegebenen horizontalen Hubes und Drehwinkels, um Schäden zu vermeiden.
• Empfohlen wird die Verwendung dieses Produkts ohne Schmierung.

Technische Daten

• Modell: FCD-10RC-2 (obere Platte nicht drehbar)
• Modell: FCD-10RC-2T (obere Platte drehbar)
• Typ: Rückführung der oberen Platte durch magnetischen Typ (nicht drehbar / drehbar)
• Verriegelung obere Platte: Center-Lock (Rückkehr in die Ausgangsposition und Verriegelung mittels Luftzufuhr)
• Empfohlene Tragfähigkeit - Zuglast: -98 N (10 kgf)
• Empfohlene Tragfähigkeit - Drucklast: -98 N (10 kgf)
• Einbaurichtung: Vertikale Doppelverwendung "Auf/Ab" (geeignet für beide Lastarten); Querformat-Spezifikation verfügbar
• Hub obere Platte (X,Y): ±2 mm
• Drehung (θ): FCD-10RC-2: nicht anwendbar; FCD-10RC-2T: ±5,2° oder weniger (Maximum am Plattenzentrum)
• Druckbereich: 0,2 MPa - 0,7 MPa
• Wiederholgenauigkeit: Center verriegelt: ±0,05 mm / Magnetwiederherstellung: ±0,05 mm (der Magnet zentriert die Platte, kann jedoch leicht von der ursprünglichen Position abweichen)
• Temperaturbereich: 0 - 60°C
• Gewicht: FCD-10RC-2: 475 g; FCD-10RC-2T: 487 g
• Download CAD-Formate verfügbar: 3D-CAD, .pdf (Modellzeichnung), .dwg, .dxf
