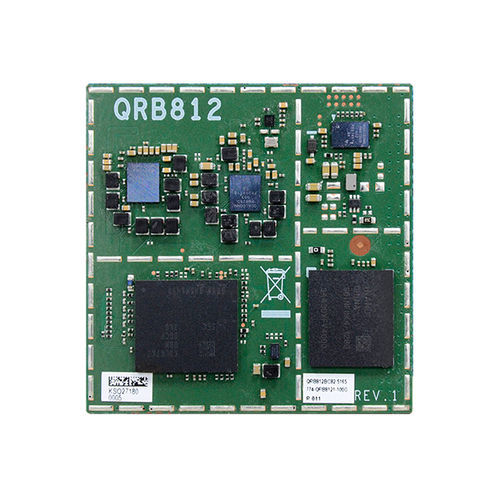

Computer-on-Modul / Qualcomm® QRB5165 QRB812

HDMIDisplayPortMini-PCIe

Übersicht
Das QRB812 ist ein Open Standard Module (OSM 1.1) System-on-Module von DFI auf Basis des Qualcomm QRB5165 SoC. Es ist für kompakte industrielle und eingebettete Anwendungen wie AMR, Robotik und Drohnen konzipiert und bietet Multi-Kamera-Unterstützung, Dual-Display-Funktionen und mehrere Hochgeschwindigkeits-Erweiterungs­schnittstellen.

Technische Daten

• Prozessor: Qualcomm QRB5165 — Kryo-Cluster: vier Hochleistungs-Kryo Gold Kerne und vier energieeffiziente Kryo Silver Kerne. Drei Kryo Gold Kerne mit 256 KB L2 pro Kern (Fmax 2,419 GHz); ein Kryo Gold Prime Kern mit 512 KB L2 (Fmax 2,842 GHz); vier Kryo Silver Kerne mit 128 KB L2 pro Kern (Fmax 1,805 GHz).
• Speicher: PoP LPDDR5, 8 GB verlötet.
• Grafik: Adreno 650 GPU; unterstützt OpenGL ES 3.2, Vulkan 1.1, DirectX12 FL 12_1, OpenCL 2.0.
• Display: 1 × 4-lane MIPI-DSI (zu HDMI auf Carrier-Board); 1 × DP 1.4 über USB Type-C auf Carrier-Board.
• Speicher (Massenspeicher): 128 GB UFS 3.1.
• I/O & Schnittstellen: 2 × PCIe x2 (Gen3); 1 × PCIe x1 (Gen3); 2 × I2C; 2 × SPI; 4 × PWM; 2 × UART (TX/RX/RTS/CTS); 2 × UART (TX/RX); 1 × UART (Konsole); 1 × 4-bit SDIO; 6 × 4-lane MIPI-CSI; 2 × USB 3.1 Gen2 (USB0 für Download oder USB Type-C); 16 × GPIO.
• Sicherheit: Qualcomm® Trusted Execution Environment (TEE) v5.
• Stromversorgung: Eingang: 5 V DC; Verbrauch: TBD.
• Betriebssystem-Unterstützung: Linux — Ubuntu.

Mechanik & Umgebung

• Abmessungen: 45 mm × 45 mm (1,77" × 1,77"); OSM 1.1 konform (einige Pins können abweichen — siehe Benutzerhandbuch).
• Betriebstemperatur: -5°C ~ 65°C.
• Lagerungstemperatur: -40°C ~ 85°C.
• Luftfeuchtigkeit: Betrieb/Lagerung: 10% ~ 90% RH.
• MTBF: TBD.

Zertifizierungen & Verpackung

• Standards: CE, FCC, RoHS.
• Lieferumfang: 1 × QRB812 Modul.
• Herkunftsland: Taiwan.

Anwendungen & Bestellung

• Vorgesehene Anwendungen: Automatisierung, AMR, Robotik, Drohnen und andere kompakte Embedded-Systeme.
• Bestellbeispiel: Modell: QRB812BC82-5165 — Qualcomm QRB5165, 8 GB, 128 GB UFS 3.1, MIPI-DSI + USB-C DP, 5VDC, -5°C~65°C. Für Teilenummern und Varianten kontaktieren Sie DFI.
