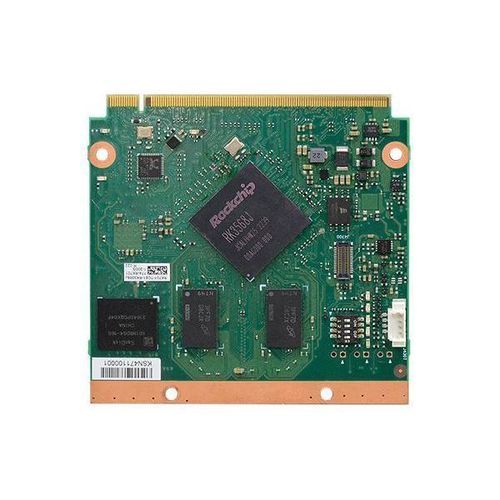

Computer-on-Modul / Qseven® RK701

Rockchip RK3568ARM® Cortex®-A55 Quad-coreHDMI

Das RK701 ist ein Qseven‑Formfaktor System-on-Module von DFI, basierend auf den Rockchip RK3568 / RK3568J Quad‑Core Cortex‑A55 Prozessoren. Es ist für Embedded‑ und Edge‑Anwendungen konzipiert, die Multi‑Display‑Support, zahlreiche Erweiterungs‑Schnittstellen und konfigurierbare DDR4‑Speicheroptionen benötigen.

Highlights

• Speicheroptionen: 2 GB / 4 GB / 8 GB DDR4 (memory down)
• Unterstützt 4K / 2K Auflösungen und Dual‑Display‑Konfigurationen (eDP/LVDS + DP/TMDS)
• Erweiterungen: 2 x PCIe 3.0, 1 x PCIe 2.0
• Umfangreiche I/O: 1 x Realtek GbE, 1 x USB 3.2, 4 x USB 2.0

Dokumentation & Downloads

• Datasheet, Quick Reference und Manual als PDF verfügbar (siehe Produktdokumente)

Technische Daten

• Prozessor: Rockchip RK3568 Quad‑Core Cortex‑A55 @ 2,0 GHz; Rockchip RK3568J Quad‑Core Cortex‑A55 @ 1,8 GHz
• Speicher: 2 GB / 4 GB / 8 GB DDR4 Memory Down, 3200 MHz
• Grafik: GPU G52 2EE; unterstützt OpenGL ES 1.1/2.0/3.0/3.1/3.2, Vulkan 1.1, OpenCL 2.0
• Anzeige: 1 x eDP/LVDS und 1 x DP/TMDS; HDMI bis 4096 x 2160 @ 30Hz; LVDS bis 1024 x 600 @ 60Hz; eDP bis 3840 x 2160 @ 60Hz
• Duale Displays: eDP/LVDS + DP/TMDS
• Erweiterung / Schnittstellen: 2 x PCIe x1 (Gen3), 1 x PCIe x1 (Gen2), 1 x uSD (auf Anfrage), 1 x I2C, 2 x SPI (SPI0 auf TPM 2.0 eingestellt), 1 x CAN bus, 2 x UART, 1 x MIPI‑CSI (auf Anfrage)
• Audio: HD Audio Schnittstelle
• Ethernet: 1 x RTL8211F‑CG (Realtek Gigabit Ethernet)
• USB: 1 x USB 3.2, 4 x USB 2.0
• SATA: 2 x SATA 3.0 (bis zu 6 Gb/s; SATA 1 co‑lay PCIe Gen2)
• eMMC: Unterstützt bis zu 128 GB eMMC; eMMC 5.1, BGA‑153 Ball 8~128G (MLC‑Modus); standardmäßig NC
• GPIO: 1 x 4‑bit GPIO
• Sicherheit: TPM 2.0
• Stromversorgung: Typ: 5V, 5VSB, VCC_RTC; Verbrauch: TBD
• OS‑Support: Linux
• Umgebung: Betriebstemperaturen: 0 bis 60°C (Standard), -40 bis 85°C (ausgewählte SKUs); Betriebliche Luftfeuchtigkeit: 5 bis 90% RH; Lagerung: 5 bis 90% RH
• Mechanik: Qseven Formfaktor, Abmessungen 70 mm x 70 mm; Konformität: Qseven specification revision 2.1
• Standards & Zertifizierungen: CE, FCC Class B, RoHS
• Lieferumfang: 1 x RK701 Board; 1 x Kühlkörper
• Herkunftsland: Taiwan
