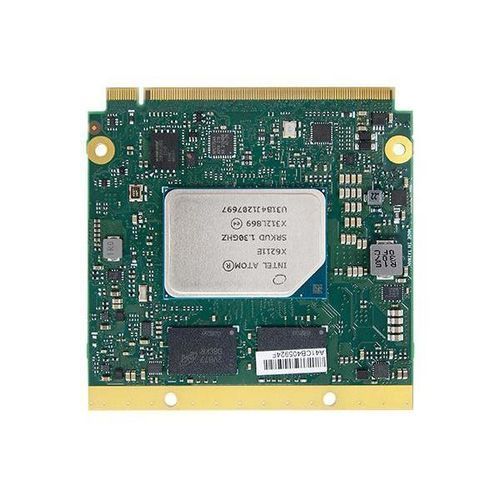

Computer-on-Modul / Qseven® EHL701

Intel® Celeron®Intel® PentiumIntel® Atom

Das EHL701 ist ein Qseven System-on-Module von DFI für eingebettete und industrielle Anwendungen und unterstützt Intel® Atom® x6000 sowie Intel® N/J Serienprozessoren im kompakten Qseven-Format 70 × 70 mm.

Hauptmerkmale

• Formfaktor: Qseven — 70 mm × 70 mm.
• Prozessorunterstützung: Intel® Atom® x6000; Intel® Pentium® N / J; Intel® Celeron® N / J.
• Speicher: 4 / 8 / 16 GB LPDDR4 onboard, Dual-Channel LPDDR4 3200 MHz.
• BIOS: AMI SPI 256 Mbit (UEFI-Boot unterstützt).
• Betriebstemperaturoptionen: kommerzielle und erweiterte Temperaturbereiche (z. B. 0–60 °C; -40–85 °C; -5–65 °C).

Anzeige und Grafik

• Grafik: Intel® HD Graphics Gen9LP (OpenGL 5.0, DirectX 12, OpenCL 2.1).
• Hardware-Codec: HW-Decodierung/-Codierung für AVC/H.264, HEVC/H.265, VP8/VP9, MPEG2, JPEG/MJPEG, VC1/WMV9, MVC.
• Ausgänge: 1 × DDI (HDMI / DVI / DP++), 1 × eDP / LVDS. HDMI bis 3840×2160@30Hz; DP++ bis 4096×2160@60Hz; eDP bis 3840×2160@60Hz.
• Dual-Display: eDP/LVDS + DDI.

Erweiterung und I/O

• PCIe / Erweiterung: 4 × PCIe x1 (Gen2); SDIO; LPC; I2C; SMBus; SPI; UART (TX/RX).
• USB / Speicher: konfigurierbare USB-Optionen — 1 × USB 3.1 + 8 × USB 2.0 oder 2 × USB 3.1 + 6 × USB 2.0. SATA: 2 × SATA 3.0 (6 Gb/s). eMMC: bis zu 128 GB (eMMC 5.1, BGA-153, 8–128G).
• Ethernet / IO: 1 × Intel I211 Gigabit Ethernet; 1 × 4-Bit GPIO; HD-Audio-Schnittstelle; Watchdog programmierbar (1–255 s).

Sicherheit, Stromversorgung und OS-Unterstützung

• Sicherheit: optional dTPM oder fTPM.
• Stromversorgung: Eingänge 5V, 5VSB, VCC_RTC. Beispielverbrauch: Typ. (x6212RE) 12V @ 0,98A (11,76 W); Max 12V @ 1,45A (17,4 W).
• Betriebssysteme: Windows 10 IoT Enterprise 64-bit; Linux (Intel Grafiktreiber verfügbar).

Normen, Bestellungen und Herkunft

• Zertifizierungen: CE, FCC Class B, RoHS, UKCA.
• Bestellbeispiele: EHL701-TC83-6211E (Teilenr. 770-EHL7011-000G) — Intel Atom® x6211E, 8GB LPDDR4, LVDS, 1×USB 3.1, 8×USB 2.0, 32GB eMMC, -40–85 °C. EHL701-TC80-6211E (Teilenr. 770-EHL7011-100G) — Intel Atom® x6211E, 8GB LPDDR4, LVDS, 1×USB 3.1, 8×USB 2.0, -40–85 °C.
• Verpackung: Board-Teilenummern 770-EHL7011-000G / 770-EHL7011-100G; Kühler A71-112000-030G.
• Herkunftsland: Taiwan. MTBF- und Feuchtigkeitsdaten in der technischen Dokumentation verfügbar.
