Computer-on-Modul / PICMG EHL9A2
COM-Express compactCOM Express MiniIntel® Atom® x6212RE

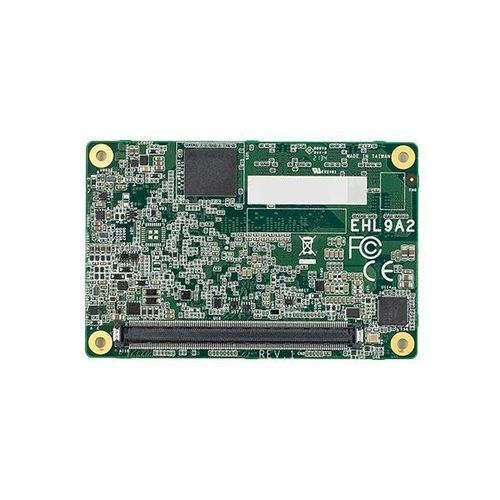

Computer-on-Modul / PICMG - EHL9A2 - DFI - COM-Express compact / COM Express Mini / Intel® Atom® x6212RE
Computer-on-Modul / PICMG - EHL9A2 - DFI - COM-Express compact / COM Express Mini / Intel® Atom® x6212RE
Computer-on-Modul / PICMG - EHL9A2 - DFI - COM-Express compact / COM Express Mini / Intel® Atom® x6212RE - Bild - 2
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Mehr Informationen auf der Website von DFI

Eigenschaften

Formfaktor
PICMG, COM-Express compact, COM Express Mini
Prozessor
Intel® Atom® x6212RE, Intel® Elkhart Lake SoC
Port
Ethernet, HDMI, LVDS, eDP, WiFi, USB 3.1, I2C, SATA, SPI, UART, LPDDR4
Betriebssystem
Windows 10 IoT Enterprise
Datenspeicherung
eMMC 64GB
Weitere Eigenschaften
embedded, lüfterlos
Anwendung
Industrie, medizinisch
Speichergröße

Max: 16 GB

Min: 0 GB

Beschreibung

Produktübersicht
  • Intel® Atom® Prozessor Elkhart Lake Serie
  • Zweikanal LPDDR4X 3200MHz/4267MHz bis zu 16GB
  • 1 LVDS/eDP, 1 DDI (HDMI/DP++); Unterstützt zwei Displays: DDI + LVDS/eDP
  • Mehrere Erweiterungen: 4 PCIe x1
  • Reiche E/A: 1 Intel GbE, 2 USB 3.1, 8 USB 2.0
  • 15 Jahre CPU-Lebenszyklus-Support bis Q1' 36 (basierend auf Intel IOTG Roadmap)
Merkmale
  • Weittemperatur: -40~85°C
  • 4K2K Display
  • Mehrfache Erweiterung
Zertifizierungen
  • RoHS Zertifizierung
  • CE Zertifizierung
  • FCC Zertifizierung
  • UKCA Zertifizierung
Tags
  • Slim Bootloader
  • 4K2K Display
  • 1G Ethernet
  • Windows
  • Linux
  • DDR4
  • Niedriger Stromverbrauch
  • RoHS-Zertifizierung
  • CE-Zertifizierung
  • FCC-Zertifizierung
  • Intel® Atom® Prozessoren Elkhart Lake X Series
  • 2.5G Ethernet
  • UKCA-Zertifizierung
Detaillierte Beschreibung
  • DFIs Embedded-Computing-Lösungen der neuen Generation der EHL-Serie, die von den Prozessoren der Intel® Atom™ x6000-Serie angetrieben werden, sind darauf zugeschnitten, das Management und die Synergie von IoT-Geräten zu verbessern. Der neue SoC bietet eine 1,7-fache Verbesserung der Single-Thread-Leistung und eine bis zu 2-fache Verbesserung der Grafikleistung im Vergleich zur vorherigen Generation. Die Leistungssteigerung ermöglicht es industriellen Fernsteuerungsgeräten, Kiosks, medizinischen Überwachungsgeräten oder mobilen AGV/AMR, schnell auf Edge-Ereignisse zu reagieren und die Effizienz der Synchronisation und Zusammenarbeit zwischen Edge-Geräten durch intelligentes Management für ein umfassenderes und nahtloses Automatisierungssystem zu optimieren.
  • Da sich IT-Infrastrukturen immer mehr zum Edge hin bewegen, werden Echtzeit-Reaktionsfähigkeit, geringer Stromverbrauch und Umweltverträglichkeit von Geräten immer wichtiger. DFI entwickelt speziell die industriellen Motherboards der EHL-Serie, Computer auf Modulen und lüfterlose Embedded-Systeme auf Basis von Intel® Atom™ x6000 Prozessoren. DFI bietet nicht nur Boards in Formfaktoren von SBC und Mini-ITX bis hin zu COM Express Compact und COM Express Mini an, sondern auch kleine Industriecomputer, die durch ihren effizienten Betrieb bei -40 bis 85 °C die Umgebungseinschränkungen beim Einsatz von IoT-Geräten leicht überwinden können. Von SBC, Mini-ITX, COM Express Compact, COM Express Mini bis hin zu kleinen PCs bietet die EHL-Serie mehr Optionen für die Rechenleistung im Bereich von 4,5 W bis 12 W und gewährleistet einen effizienten Betrieb bei einer Umgebungstemperatur von -40 bis 85 °C, um die Verwaltung von IoT-Geräten und Echtzeitreaktionen in verschiedenen industriellen Steuerungen, AGV/Robotersteuerung, medizinischer Fernüberwachung, medizinischer Anzeige und Transportmanagement zu erreichen.
  • Das unabhängige 2.5G LAN bietet eine erstaunlich schnellere Übertragungserfahrung als das generische 1G LAN und kann gleichzeitig die Synergie zwischen Edge-Geräten optimieren, um in Echtzeit und nahtlos durch die eingebauten In-Band-Management-Funktionen, vPro und AMT zu sein. Andererseits unterstützt die EHL-Serie auch die drahtlose Breitbandübertragung 5G und Wifi 6, wodurch die Grenzen, die Kabel für die Gerätebereitstellung mit sich bringen, beseitigt werden.
  • Die EHL-Serie nutzt das Hochgeschwindigkeits-PCIe-Gen3-Signal, um eine erhebliche Optimierung bei der Erweiterung und Verbindung zu erreichen. Zusätzlich zu DDR4-3200-Speicher, der bis zu 32G unterstützt, bietet die EHL-Serie auch PCIe x4- und PCIe x1-Steckplätze, M.2 B & E-Schlüssel, Nano-SIM-Steckplätze und verschiedene E/As wie LAN, COM, USB 3.1 Gen2 und SATA, die die Reaktionsfähigkeit von Edge Control, Erweiterung und Konnektivität erheblich verbessern.
  • Die EHL-Serie kann bis zu drei unabhängige 4K-Ultra-HD-Displays gleichzeitig anschließen und bietet eine empfindliche und schnelle Anzeige jedes Details für ein unvergleichliches visuelles Erlebnis in Industrie-, Einzelhandels- und Einkaufszentrum-Digital Signage-Anwendungen.
  • Die EHL-Serie führt vPro und AMT, die bisher nur von Desktop- und Servermodellen unterstützt wurden, in die Atom-Plattform ein, um Remote-Geräte zu überwachen und zu verwalten und ihre Betriebssysteme und Software durch In-Band-Signalisierung über Wi-Fi oder kabelgebundenes Ethernet zu aktualisieren. Selbst wenn das Betriebssystem ausfällt, kann die Out-of-Band-Verwaltungsfunktion das System und die Anwendung problemlos wiederherstellen, um die Ausfallzeit zu verkürzen.
  • Vom Design über die Entwicklung bis hin zur Produktion folgen die Motherboards von DFI dem Prinzip der 100%igen Inhouse-Produktion, wodurch die Fertigungsqualität und die Vertraulichkeit der Informationen gewährleistet werden. Auf der Grundlage dieser Boards entwickelt und in robuste Gehäuse integriert, werden unsere Embedded-Systeme auch durch schlüsselfertige Dienstleistungen und zeitnahe Unterstützung nach dem Verkauf gewährleistet.
  • Langer Lebenszyklus-Support, kein Risiko. Mit einem Produktlebenszyklus-Support von bis zu 15 Jahren garantiert DFI Leistung, Qualität und künftige Reparaturen und Austausch.
Bestellinformationen
  • EHL9A2-TC16-6425RE: Intel® Atom® x6425RE, LPDDR4 16GB on board, eMMC 64GB, LVDS, DIO, TPM 2.0, -40 bis 85°C
  • EHL9A2-TC16-6414RE: Intel® Atom® x6414RE, LPDDR4 16GB on board, eMMC 64GB, LVDS, DIO, -40 bis 85°C
  • EHL9A2-TC86-6212RE: Intel® Atom® x6212RE, LPDDR4 8GB on board, eMMC 64GB, LVDS, DIO, -40 bis 85°C
  • EHL9A2-BC86-J6426: Intel® Atom® J6426, LPDDR4 8GB on board, eMMC 64GB, LVDS, DIO, -5 bis 65°C
  • EHL9A2-BC86-N6211: Intel® Atom® N6211, LPDDR4 8GB on board, eMMC 64GB, eDP, SDIO, -5 bis 65°C
  • EHL9A2-TC86-6425RE: Intel® Atom® x6425RE, LPDDR4 8GB on board, eMMC 64GB, LVDS, DIO, TPM 2.0, -40 bis 85°C
Optionales Zubehör
  • Wärmeableiter: Für Atom x6000 Serie, für Pentium & Celeron
  • COM100-B Trägerplattensatz
  • COM335 Trägerplattensatz
Technische Daten
  • System
    • Prozessor: Intel Atom® x6000 Serie und Intel® Celeron® und Pentium® N & J Serie Prozessoren
    • Speicher: LPDDR4X bis zu 16GB; Dual Channel LPDDR4X 3733MHz/4267MHz je nach Prozessor; 8GB/16GB unterstützt auf Projektbasis; In-Band ECC (IBECC) mit normaler Speicherchip-Unterstützung bei ausgewählten ATOM x6000 Serie SKUs; IBECC kann im BIOS-Setup-Menü aktiviert oder deaktiviert werden
    • BIOS: AMI SPI 256Mbit
  • Grafik
    • Kontroller: Intel® HD Graphics
    • Funktion: OpenGL 5.0, DirectX 12, OpenCL 2.1; HW-Decodierung: AVC/H.264, MPEG2, VC1, WMV9, JPEG/MJPEG, HEVC/H.265, VP8, VP9, MVC; HW Encode: AVC/H.264, JPEG/MJPEG, HEVC/H.265, VP9, MVC
    • Anzeige: 1 x DDI, 1 x LVDS/eDP; LVDS: Einzelkanal 24-bit, Auflösung bis zu 1920x1200 @ 60Hz; eDP: Auflösung bis zu 4096x2160 @ 60Hz; HDMI: Auflösung bis zu 4096x2160 @ 30Hz; DP++: Auflösung bis zu 4096x2160 @ 60Hz, 3840x2160 @60Hz
    • Duale Displays: DDI + LVDS/eDP
  • Erweiterung
    • Schnittstelle: 4 x PCIe x1 (Gen 3), 1 x SD/SDIO (auf Anfrage erhältlich), 1 x I2C, 1 x SMBus, 1 x LPC, 1 x Lautsprecher, 1 x SD 3.0, 1 x SPI, 2 x UART (TX/RX)
  • Audio
    • Schnittstelle: HD Audio
  • Ethernet
    • Controller: 1 x Intel® I225-IT / I225-LM (10/100/1000Mbps/2.5Gbps)
  • I/O
    • USB: 2 x USB 3.1, 8 x USB 2.0
    • SATA: 2 x SATA 3.0 (bis zu 6Gb/s)
    • eMMC: 1 x 8GB/16GB/32GB/64GB/128GB eMMC 5.1 (auf Anfrage erhältlich)
    • DIO: 1 x 8-bit DIO
  • Watchdog Timer
    • Ausgang & Intervall: System Reset, per Software programmierbar von 1 bis 255 Sekunden
  • Sicherheit
    • TPM: dTPM oder fTPM (Optional)
  • Stromversorgung
    • Typ: 4.75V~20V, 5VSB, VCC_RTC (ATX-Modus); 4.75V~20V, VCC_RTC (AT-Modus)
    • Verbrauch: TBD
  • OS Support
    • Windows: Windows 10 IoT Enterprise 64-bit
    • Linux
  • Umgebung
    • Temperaturen: Betrieb: -5 bis 65°C, -40 bis 85°C; Lagerung: -40 bis 85°C
    • Luftfeuchtigkeit: Betrieb: 5 bis 90% RH; Lagerung: 5 bis 90% RH
    • MTBF: TBD
  • Mechanismus
    • Abmessungen: COM Express® Mini 84mm (3.3") x 55mm (2.16")
    • Konformität: PICMG COM Express® R3.0, Typ 10
  • Standards und Zertifizierungen
    • Zertifizierungen: CE, FCC, UKCA, RoHS
  • Packliste
    • Kühlkörper (für Pentium & Celeron) A71-008170-010G
    • Kühler (für Atom x6000 Serie) A71-108143-000G
  • Herkunftsland
    • Taiwan

---
