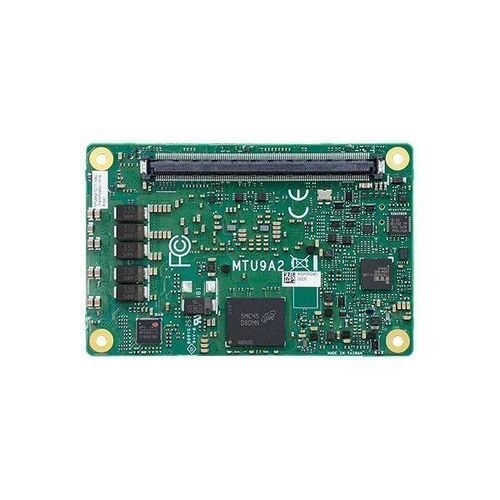

Computer-on-Modul / PICMG MTU9A2

COM Express MiniIntel® Core™ Ultra 7 165UIntel® Core™ Ultra 7 155U

Übersicht
Das MTU9A2 ist ein COM Express Mini (Type 10) System-on-Module von DFI für Embedded- und Industrieanwendungen. Es integriert Intel® Core™ Ultra (Meteor Lake U-Serie) Prozessoren, unterstützt LPDDR5-Speicher bis 32 GB, bietet Dual-Display-Fähigkeit sowie umfangreiche I/O- und Erweiterungsinterfaces.

Highlights

• COM Express® Mini Formfaktor (84 x 55 mm), konform mit PICMG COM Express® R3.1, Type 10.
• Intel Core Ultra U-Series Prozessoroptionen bis Intel Core Ultra 7 165U (10 Kerne, 15W).
• LPDDR5-Speicher bis 32 GB; Single/Dual-Channel-Optionen; In-band ECC (IBECC) unter Ubuntu unterstützt.
• Großer Betriebstemperaturbereich: -40 bis 85 °C; industrielle Zertifizierungen: CE, FCC.

Technische Daten

• Prozessor: Intel Core Ultra U-series (Meteor Lake U). Verfügbare SKUs: Core Ultra 7 165U, Core Ultra 7 155U, Core Ultra 5 125U (Details pro SKU: P-Cores, E-Cores, Frequenzen, Cache, 15W TDP).
• Speicher: LPDDR5 bis 32 GB; Dual Channel LPDDR5 7467 MHz; 8GB-Option projektabhängig; IBECC unter Ubuntu.
• BIOS: AMI SPI 256 Mbit.
• Grafik: Intel UHD mit DirectX 12, OpenGL 4.6, Vulkan 1.2 (Windows) und Mesa/OpenGL/Vulkan (Linux). Hardware-Decoding/Encoding bis 4K60 (Details im Datenblatt).
• Anzeige: 1 x DDI und 1 x eDP. eDP bis 4096 x 2160 @ 60Hz; HDMI bis 4096 x 2160 @ 30Hz; DP++ bis 4096 x 2160 @ 60Hz.
• Dual-Display: DDI + eDP unterstützt.
• Erweiterung: 4 x PCIe x1 (Gen3); optionale onboard NVMe-SSDs (128/256/512/1024 GB auf Anfrage).
• I/O: 1 x I2C, 1 x SMBus, 1 x eSPI, 1 x GSPI, 2 x UART (TX/RX), 2 x USB 3.2 Gen2, 8 x USB 2.0, 2 x SATA 3.0.
• Ethernet: 1 x Intel I226-IT (1GbE und 2.5GbE Unterstützung).
• DIO: 1 x 8-bit DIO; Audio: HD Audio.
• Sicherheit & Management: TPM 2.0; Watchdog programmierbar 1–255 Sekunden; UEFI only.
• Stromversorgung: ATX/AT-Modi, Eingang 8.5–20 V; 5VSB und VCC_RTC vorhanden.
• Betriebssysteme: Windows 10 IoT Enterprise 64-bit, Windows 11, Linux (UEFI).
• Mechanik: COM Express® Mini 84 x 55 mm.
• Konformität & Zertifikate: PICMG COM Express® R3.1 Type 10; CE, FCC.
• Umgebung: Betrieb/ Lagerung -40 bis 85 °C; Luftfeuchte 5–90% RH. MTBF und Verbrauch: TBD.
• Lieferumfang: Kühler Cooler A71-108310-A00G enthalten. Herkunftsland: Taiwan.

Erweiterung & I/O Details

• PCIe-Lanes und Anschlüsse für Peripherieerweiterungen (4 x PCIe x1 Gen3).
• Serielle & Management-Busse: I2C, SMBus, eSPI, GSPI und 2 UART-Schnittstellen.
• Speicher & USB: 2 x SATA 3.0, onboard NVMe-Optionen, 2 x USB 3.2 Gen2 und mehrere USB 2.0 Anschlüsse.

Bestellung & Support

• Mehrere SKUs und NVMe-Optionen auf Anfrage; kontaktieren Sie den Vertrieb für projektspezifische Konfigurationen.
• AMI BIOS Image (256 Mbit) und OS-Pakete verfügbar; technischer Support für industrielle Einsätze und thermische Lösungen.
