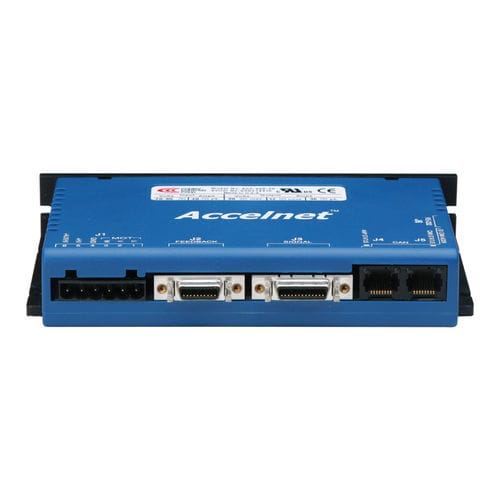

DC-Servoregler Accelnet ADP series

digitalRS-232CANopen

Das ADP-Panel ist ein DC-gespeistes Paket, das sowohl CANopen als auch eine traditionelle analoge Befehlsschnittstelle bietet. Inkrementalgeber-Feedback ist Standard mit optionalen Resolver- und Analog-Encoder-Schnittstellen. Spezifikationen DAUERSTROM 6A SPITZENSTROM 18A VERSORGUNGSSPANNUNG 20-55 VDC ABMESSUNGEN 168 x 99 x 31 mm DIGITALEINGÄNGE 12 DIGITALE AUSGÄNGE 3 FEEDBACK Inkremental, Digital Halls, Aux-Encoder/ Encoder Out BEFEHLSSCHNITTSTELLE Schritt/Richtung, Analog, PWM UMGEBUNG Kommerziell Erweiterte Funktionen - BiSS-C Unidirektionale & SSI-Absolutwertgeber - 32-Bit-Fließkomma-Filter - Mehrere erweiterte Filter - Werkzeuge zur Frequenzanalyse Steuerungs-Modi - Schneller Indexer, Punkt-zu-Punkt, PVT - Nockensteuerung, Getriebe, Position, Geschwindigkeit, Drehmoment Kommando-Schnittstelle - Stepper-Befehle Single-ended oder Differential wählbar - CANopen - ASCII und diskrete E/A - ±10V Position/Geschwindigkeit/Drehmoment-Befehl - PWM Positions-/Geschwindigkeits-/Drehmomentbefehl - Master-Encoder (Gearing/Camming) Kommunikation - CANopen - RS232 Rückmeldung - Digitale Quad-A/B-Drehgeber - Biss-C Unidirektionale Absolutwert-Drehgeber - Analoge Sin/Cos-Geber - Sekundärer Geber / emulierter Geberausgang - Digital-Hallen E/A - Digital - 12 Eingänge, 3 Ausgänge Abmessungen: mm [in] - 168 x 99 x 31 [6,6 x 3,9 x 1,2] BESCHREIBUNG Die Modellnummer Rev 02 auf dem Etikett weist auf den Accelnet ADP mit dem erweiterten Funktionssatz hin. ADP ist ein leistungsstarker, gleichstrombetriebener Antrieb für die Positions-, Geschwindigkeits- (mit Encoder, Halls oder BEMF) und Drehmomentsteuerung von bürstenlosen und bürstenbehafteten Motoren. Er kann als dezentraler Antrieb mit CANopen oder als eigenständiger Antrieb betrieben werden, der analoge oder digitale Befehle von einem externen Motion Controller akzeptiert.
