Werkstückträger für Teile 9-261-ESD-SET1

Das ableitfähige ESD-Kugelgelenk-Halter-Set für sichere, stufenlose Positionierung und schnelles Spannen von schweren Teilen oder Instrumenten; zum Anschrauben an Werkbänke und mit Erdungspunkt sowie Erdungsleitung geliefert.

Eigenschaften

• Kugelgelenk-Schnellspanner für schwere Teile, 360° drehbar und stufenlos feststellbar
• Anschraub-Platte (Plattenmaß: 150 x 106 mm)
• Gewindezapfen: M12 x 1,5 x 20 mm; Aufnahmefläche ca. Ø 20 mm
• Neigungswinkel ±45°; Einstellbarkeit der Kugelreibung über Justierschraube unten
• Mit Schnorr-Scheibe und Kontermutter für das Gewinde
• Aluminiumguss mit schwarzer ESD-Pulverbeschichtung, ableitfähig (10^7–10^8 Ω)
• Maße ca. 90 x 180 x 110 mm; Gewicht ca. 900 g

Anwendungsbereich

• Erhältlich in verschiedenen Kugeldurchmessern und Haltekräften; geringe Hebeldruck ermöglicht stufenloses Feststellen bei hoher Haltekraft
• Fußvarianten: Anklemmen (Schraubstock), Festanschrauben (Anschraub-Fußplatte) oder Hochleistungsmagnete
• Schnelles Spannen und optimale Ausrichtung für Kameras, Monitore, Sensoren und Messgeräte
• Einsatz in Instrumenten- und Modellbau, Laboren, Forschungseinrichtungen und Hochschulen
• Geeignet für Reparaturen an E-Scootern, E-Bikes und Fahrrädern in freitragenden Aufbauten
• Anklemmbefestigung passend für Werkbänke bis 80 mm Plattenstärke; Anschraub-Fußteil über vier Ø 9 mm Durchgangslöcher

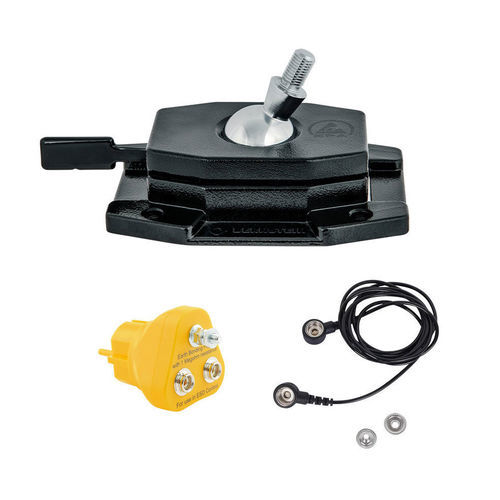

Inhalt des ESD-Handlingsets

• 9-261 ESD Kugelgelenk-Basis SPANNFIX zum Anklemmen (ableitfähig)
• 9-359-2 ESD Erdungsstecker 2x10 mm und M5 Anschluss
• 9-343-1 ESD Erdungsleitung 1 MΩ, 1800 mm mit 2 Druckknöpfen 10/10 mm

Technische Beschreibung

• Anschlussgewinde: M12 x 1,5 mm (Sondergewinde)
• Maximales Drehmoment (Beispiele): Kugel Ø 40 mm ≈ 24 Nm; Kugel Ø 60 mm ≈ 100 Nm
• Haltekraft in Höhe des Gewindezapfens: Kugel Ø 40 mm ≈ 45 kg (≈441 N); Kugel Ø 60 mm ≈ 140 kg (≈1.372 N)
• Fußabschnitte können über einen 10 mm Druckknopf an einen Erdungspunkt angeschlossen werden
• Bewegung der Kugel von locker bis sehr fest einstellbar über Justierschraube
• Materialien: Aluminium-Gussteile pulverbeschichtet (ESD), verchromte, rostfreie Stahlteile
• ESD-Ableitwert: 10^7–10^8 Ω — geeignet für elektrostatisch geschützte Bereiche (EPA)

Technische Spezifikationen

• Modell / Artikelnummer: 9-261-ESD-SET1
• Gewinde: M12 x 1,5 x 20 mm
• Aufnahmefläche: ca. Ø 20 mm
• Neigungswinkel: ±45°
• Anschraub-Platte: 150 x 106 mm (4 × Ø 9 mm Durchgangslöcher)
• Materialien: Aluminium-Gussteile (ESD-Pulverbeschichtung), verchromte Stahlteile
• ESD-Ableitwert: 10^7 – 10^8 Ω
• Abmessungen ca.: 90 × 180 × 110 mm
• Gewicht ca.: 900 g
• Setinhalt: 9-261 SPANNFIX Kugelgelenk-Basis (ESD), 9-359-2 Erdungsstecker, 9-343-1 Erdungsleitung (1 MΩ, 1800 mm)
