Werkbank-Spannstock 9-205-ESD-SET1

SchraubenWechselpaletteelastisch

Der ESD Kugelgelenk-Schraubstock SPANNFIX ist ein ableitfähiges Anklemmschraubstock-Set inklusive Erdungsstecker und Erdungsleitung, konzipiert für den Einsatz an ESD-Arbeitsplätzen (EPA).

Hauptmerkmale

• Präzisions-Kugelgelenk, 360° drehbar mit stufenlos feststellbarer Schnellspannung (SPANNFIX)
• Made in Germany
• ESD-Design mit ableitfähiger Pulverbeschichtung
• Auswechselbare Spannbacken: Kunststoff- und Stahlvarianten; Schonbacken (Filz, Leder, Kork, Gummi) verfügbar
• Zum Anklemmen an die Werkbank geeignet (Anschraubbefestigung über vier 9 mm Durchgangslöcher)

Anwendungsbereich
Ein kleiner Hebeldruck genügt, um das eingespannte Werkstück stufenlos in jeder zweckmäßigen Arbeitslage auszurichten. Die individuelle Einstellung der Arbeitshöhe ermöglicht eine ergonomische Körperhaltung bei stehenden Tätigkeiten (Bohren, Sägen, Schleifen, Fräsen, Trennen usw.). Austauschbare Spannbacken umfassen 50 mm ESD-Kunststoffbacken für den kleinen Schraubstock und 100 mm Stahlbacken für den großen Schraubstock. Prismenbacken aus Aluminium eignen sich zum Spannen von Rohren. Die Anklemmbefestigung ist für Werkbänke mit einer maximalen Tischplattenstärke von bis zu 80 mm geeignet und kann über vier 9 mm Durchgangslöcher angeschraubt werden.

Technische Beschreibung
Maximalmoment (Beispiele): Kugel Ø 40 mm ca. 24 Nm; Kugel Ø 60 mm ca. 100 Nm. Anklemm-Fuß geeignet für Tischplattenstärken bis 80 mm. ESD-Versionen sind ableitfähig (10^7 bis 10^8 Ohm) und EPA-geeignet. Fußteile können über einen 10 mm Druckknopf mit einem Erdungspunkt verbunden werden. Aluminiumgussteile sind pulverbeschichtet; Stahlteile sind verchromt und rostfrei. Die Kugelbewegung kann mittels Justierschraube am unteren Sitz der Kugel von locker bis sehr stramm eingestellt werden. Tatsächliche Haltekräfte hängen von Anwendung und Bedingungen ab und können von Laborwerten abweichen.

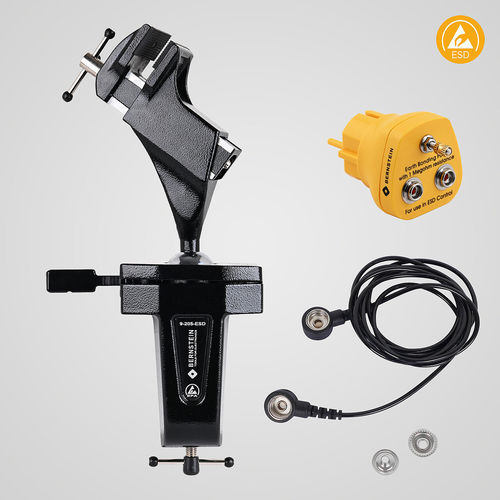

Inhalt des Sets

• 9-205 ESD Kugelgelenkschraubstock SPANNFIX zum Anklemmen, ableitfähig
• 9-359-2 ESD Erdungsstecker 2x10 mm und M5 Anschluss
• 9-343-1 ESD Erdungsleitung 1 MΩ, 1800 mm, mit 2 Druckknöpfen 10/10 mm

Technische Daten

• Modell / Artikelnummer: 9-205-ESD-SET1
• Spannweite: 70 mm
• Spanntiefe: 38 mm
• Spannkraft: 1470 N
• Backengrößen: kleiner Schraubstock 50 mm ESD-Kunststoffbacken (mit Grip); großer Schraubstock 100 mm Stahlbacken (wechselbar)
• Materialien: Aluminiumgussteile (schwarze ESD-Pulverbeschichtung), Stahlteile verchromt
• ESD-Widerstand (ableitfähig): 10^7 bis 10^8 Ohm
• Maße (ca.): 310 x 170 x 75 mm
• Gewicht (ca.): 1550 g
• Drehung: 360° kontinuierlich
• Neigung: +/- 45°
• Maximale Tischplattenstärke zum Anklemmen: 80 mm
• Maximale Momentbeispiele: Ø40 mm ≈ 24 Nm, Ø60 mm ≈ 100 Nm
• Ersatzteile: Backen Artikel 9-900-E50-ESD (Paar)
