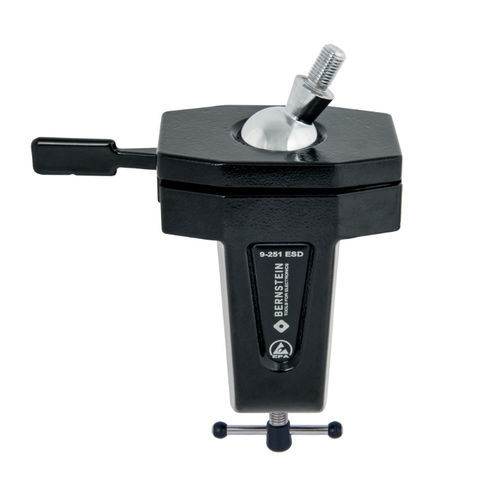

Werkstückträger für Teile 9-251-ESD

Das ESD Kugelgelenk-Fußteil SPANNFIX ist ein ableitfähiger Halter zum Anklemmen mit Schnellspannfunktion für das präzise Ausrichten und Halten von Geräten, Kameras und Sensoren in ESD-Arbeitsbereichen. Es bietet 360° Drehbarkeit, stufenlos festsstellbare Positionierung und eine dissipative Oberfläche, geeignet für EPA/ESD-Arbeitsplätze.

Wesentliche Merkmale

• Kugel-Gelenk-Schnellspanner für schwere Teile, 360° drehbar, stufenlos feststellbar; Qualitätsprodukt Made in Germany
• Zum Klemmen an die Werkbank (Tischstärke max. 80 mm)
• Gewindezapfen M12 x 1,5 x 20 mm
• Aufnahmefläche ca. Ø 20 mm
• Neigungswinkel ±45°
• Im Lieferumfang: Schnorrscheibe und Kontermutter (Sicherungsmutter für das Gewinde)
• Aluminiumguss mit schwarzer ESD-Pulverbeschichtung, ableitfähig 10^7 bis 10^8 Ohm
• Orientierungsmaße ca. 220 x 170 x 75 mm
• Gewicht ca. 940 g

Anwendungsbereich
Die Kugelgelenk-Halter sind in verschiedenen Kugeldurchmessern verfügbar und bieten unterschiedliche Haltekräfte. Ein geringer Hebeldruck ermöglicht stufenloses Feststellen mit hoher Klemmkraft. Befestigungsvarianten: Anklemmen an Werkbänke (bis 80 mm Plattenstärke), Anschraubfuß (mit vier 9 mm Durchgangslöchern) oder Hochleistungsmagneten für schnelle Positionswechsel. Typische Einsatzzwecke: Ausrichten und Halten von Kameras, Monitoren, Sensoren und Messgeräten; Feinmechanik, Instrumenten- und Modellbau; Reparatur von E-Scootern/E‑Bikes/Fahrrädern; Labore, Forschungseinrichtungen und Universitäten. Verschiedene Adapter und Verlängerungen können über den Gewindezapfen auf die Kugel geschraubt werden.

Technische Produktbeschreibung
Anschlussgewinde: M12 x 1,5 mm (Sondergewinde). Maximale Drehmomente (Beispiele): Kugel Ø 40 mm ca. 24 Nm; Kugel Ø 60 mm ca. 100 Nm. Haltekräfte in Höhe des Gewindezapfens: Kugel Ø 40 mm ca. 45 kg (441 N); Kugel Ø 60 mm ca. 140 kg (1.372 N). Anklemmbefestigung für Tischplattenstärken bis zu 80 mm geeignet. ESD-Ausführungen sind ableitfähig (10^7 bis 10^8 Ohm) und EPA-geeignet. Aluminiumgussteile pulverbeschichtet; Stahlteile verchromt und korrosionsbeständig. Die Justierschraube am unteren Sitz der Kugel ermöglicht die Einstellung der Kugelgängigkeit von locker bis sehr fest. Bei sicherheitsrelevanten Bauteilen hängen die Haltekräfte von den Anwendungsbedingungen ab und können von Laborwerten abweichen.

Allgemeine Informationen
Die Produktentwicklung arbeitet kontinuierlich an der Optimierung und Weiterentwicklung dieser Artikel.

Technische Daten / Spezifikationen

• Modell / Bezeichnung: 9-251-ESD
• Gewindezapfen: M12 x 1,5 x 20 mm
• Aufnahmefläche: ca. Ø 20 mm
• Neigungswinkel: ±45°
• Klemmkapazität (Tischstärke): max. 80 mm
• Materialien und Oberfläche: Aluminiumguss (pulverbeschichtet), verchromte Stahlteile
• ESD-Ableitwert: ca. 10^7 bis 10^8 Ohm (ableitfähig)
• Abmessungen (ca.): 220 x 170 x 75 mm
• Gewicht (ca.): 940 g
• Lieferumfang: Schnorrscheibe und Kontermutter (Sicherungsmutter für das Gewinde)
• Beispiele Haltekräfte: Kugel Ø 40 mm ≈ 45 kg (441 N); Kugel Ø 60 mm ≈ 140 kg (1.372 N)
• Beispiele maximales Drehmoment: Kugel Ø 40 mm ≈ 24 Nm; Kugel Ø 60 mm ≈ 100 Nm
