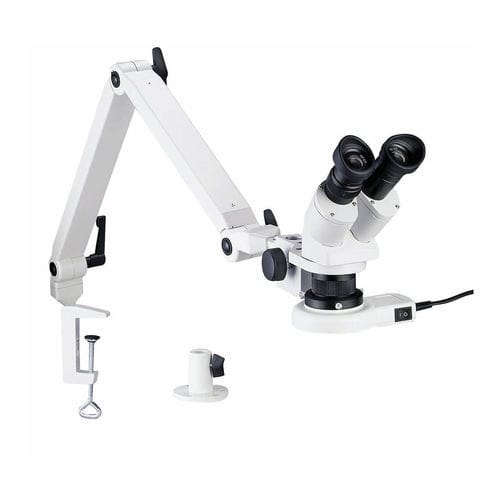

Optisches Stereomikroskop 9-158

Inspektionzur Materialuntersuchuingfür die Elektronik

Das Stereo-Mikroskop 9-158 ist ein auf dem Tisch montiertes Stereo-Mikroskop mit langem, stabilem Gelenkarm (850 mm), entwickelt für detailgenaue Inspektionen und feinste Arbeiten in der SMD-Technik. Es bietet drehbare Stereobetrachtung und einstellbare Vergrößerung für präzise Montage- und Prüfaufgaben.

Hauptmerkmale

• Stereo-Kopf 45° Schrägeinblick, 360° drehbar, einstellbarer Augenabstand 54 - 74 mm
• Mit stabiler Tischklemme und aufschraubbarem Tischfuß
• Vergrößerung 10x / 20x, durch Vorsatzlinsen bis 40x ausbaufähig
• Okulare Weitfeld 10x; linkes Okular mit Dioptrieneinstellung ±5 dpt; Okularmuscheln
• Gelenkarm mit 3 Feststellschrauben
• Gewicht: 5100 g

Anwendungsbereich
Besonders geeignet für zuverlässige Kontrollen von Material- und Montagedetails sowie für feinste Arbeiten in der SMD-Technik. Zwei optionale Vorsatzlinsen sind verfügbar: eine Vorsatzlinse, die beim Einschrauben die Vergrößerung von 10x/20x auf 20x/40x verändert und den Arbeitsabstand auf etwa die Hälfte reduziert (ursprünglicher Arbeitsabstand ca. 83 mm); sowie eine 0,5x-Linse, die den Arbeitsabstand von ca. 83 mm auf etwa 100 mm erhöht.

Technische Beschreibung
Stereo-Mikroskop auf stabilem Metallstativ für Auflichtinspektion. Das Sehfeld bei 10x Vergrößerung beträgt 19 mm Durchmesser. Die LED-Ringbeleuchtung liefert helles, schattenfreies Auflicht mit einer Lichtfarbe von 5800 K. Die Helligkeit ist stufenlos regelbar von 0 bis 15000 Lux.

Charakteristiken / techn. Spezifikationen

• Artikelnummer: 9-158
• Typ: stereo-Microscope
• Marke: Bernstein
• Gelenkarm Länge: 850 mm
• Vergrößerung: 10x / 20x (mit Vorsatzlinsen bis 40x möglich)
• Okulare: Weitfeld 10x; linkes Okular mit Dioptrieneinstellung ±5 dpt
• Augenabstand: 54 - 74 mm
• Sehfeld bei 10x: Ø 19 mm
• Arbeitsabstand: ca. 83 mm (mit 0,5x-Linse ca. 100 mm; Vorsatzlinse halbiert den Abstand etwa)
• Beleuchtung: LED-Ring, 5800 K, stufenlos regelbar 0–15000 Lux
• Arm: Gelenkarm mit 3 Feststellschrauben
• Montage: Tischklemme und aufschraubbarer Tischfuß
• Gewicht: 5100 g
