ESD Kugelgelenk-Schraubstock SPANNFIX zum Aufschrauben auf die Werkbank. Ableitfähige Ausführung (10^7–10^8 Ω) mit Erdungspunkt und Erdungsleitung (1 MOhm, 1800 mm). Kugelkopf stufenlos einstellbar, 360° drehbar und ±45° kippbar für ergonomische Positionierung und sicheren Halt bei Präzisionsarbeiten.

Highlights

• Präzisions-Kugelgelenk, 360° drehbar, stufenlos feststellbar mit Schnellspannelement; Produkt Made in Germany
• Zum Anschrauben an Werkbank (Anschraub-Fußplatte: 150 x 106 mm)
• 50 mm ESD Kunststoff-Backen mit Grip (wechselbar)
• Spannweite 70 mm; Spanntiefe 38 mm; Spannkraft 1470 N
• Neigungswinkel ±45°
• Ersatzbacken: Artikel 9-900-E50-ESD (Paar)
• Aluminium-Guss mit schwarzer ESD-Pulverbeschichtung; ableitfähig 10^7–10^8 Ω
• Maße ca. 220 x 180 x 115 mm; Gewicht ca. 1400 g

Anwendungsbereich

Ein leichter Hebeldruck genügt, um das eingespannt Werkstück stufenlos in jede zweckmäßige Arbeitslage auszurichten. Die individuelle Einstellung der Arbeitshöhe unterstützt eine ergonomische Haltung bei stehenden Arbeiten (Bohren, Sägen, Schleifen, Fräsen, Trennen etc.). Austauschbare Spannbacken: 50 mm Kunststoffbacken für den kleinen Schraubstock, 100 mm Stahlbacken für den großen Schraubstock. Schutzbacken gegen Kratzer in Filz, Leder, Kork und Gummierung erhältlich. Prismatische Backen zum Spannen von Rohren und Backenbreiten von 50–150 mm werden angeboten. Die Aufschraubbefestigung eignet sich für Werkbänke mit einer maximalen Plattenstärke bis 80 mm und kann über vier Ø9 mm Durchgangslöcher befestigt werden. Hochleistungsmagnete ermöglichen schnelle Wechselbefestigungen.

Technische Beschreibung

Max. Drehmoment: Kugel Ø 40 mm ≈ 24 Nm; Kugel Ø 60 mm ≈ 100 Nm. Anschraub-Fußplatte: 150 x 106 mm mit 4 x Ø9 mm Durchgangslöchern. ESD-Ausführungen sind ableitfähig (10^7–10^8 Ω) und EPA-geeignet (elektrostatisch geschützte Bereiche). Fußteile können über einen 10 mm Druckknopf mit dem Erdungspunkt verbunden werden. Gussaluminiumteile sind pulverbeschichtet; Stahlteile verchromt und rostfrei. Eine Justierschraube am unteren Sitz der Kugel ermöglicht die Einstellung der Kugelgängigkeit von locker bis sehr fest. Haltekräfte können je nach Anwendung variieren.

Inhalt

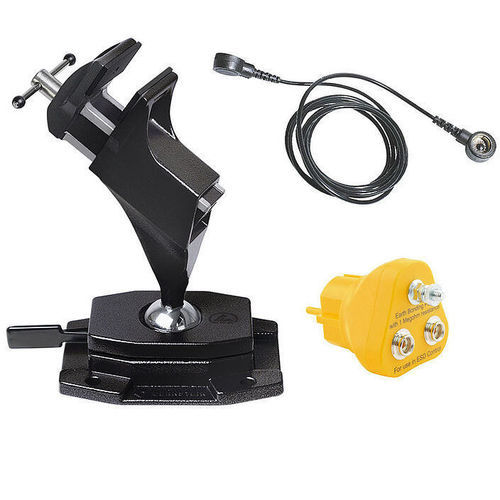

• 9-215 ESD Kugelgelenk-Schraubstock SPANNFIX zum Aufschrauben, ableitfähig
• 9-359-2 ESD Erdungsstecker 2x10 mm und M5 Anschluss
• 9-343-1 ESD Erdungsleitung 1 MOhm, 1800 mm, 2 Druckknöpfe 10/10 mm

Charakteristiken / technische Spezifikationen

• Artikelcode (Produktset): 9-215-ESD-SET1
• Modellname: SPANNFIX
• Drehbar: 360°; Neigung: ±45°
• Spannweite: 70 mm; Spanntiefe: 38 mm; Spannkraft: 1470 N
• Backen: 50 mm ESD Kunststoffbacken (wechselbar); Ersatzbacken 9-900-E50-ESD
• Material/Oberfläche: Aluminium-Guss mit schwarzer ESD-Pulverbeschichtung; Stahlteile verchromt
• ESD ableitfähiger Widerstand: 10^7 – 10^8 Ω
• Fußplatte (Anschraub): 150 x 106 mm; Durchgangslöcher 4 x Ø9 mm
• Abmessungen (ca.): 220 x 180 x 115 mm; Gewicht (ca.): 1400 g
• Erdung: Erdungsstecker und Erdungsleitung im Lieferumfang enthalten (siehe Inhalt)
