Mechanischer Spannsatz 9-250-ESD

Magnethorizontalvertikal

Der SPANNFIX VARIO 9-250-ESD ist eine präzise, ESD-geeignete Kugelgelenk-Kombination zum Anklemmen und Halten von Leiterplatten (PCBs) und Kabeln. Das System bietet wechselbare Kopfplatten und ein stufenlos feststellbares 360°-Kugelgelenk für flexible Positionierung.

Hauptmerkmale

• Präzisions-Kugelgelenk 360° drehbar, stufenlos feststellbar mit Schnellspannmechanismus
• Mit Schraubkopf, stabilem Platinenhalter und Universal-Spannplatte für vielseitige Montage
• Federung für empfindliche Platinen und Winkeladapter für erhöhte Neigung
• Platinenhalter verstellbar von 25 mm bis 270 mm für sichere Positionierung
• Zum Anklemmen an Werkbänke bis 80 mm Tischstärke; Neigungswinkel ±45°
• Inklusive ESD-Erdungsleitung (1 MOhm, 1,8 m)

Anwendungsbereich
Der SPANNFIX VARIO 9-250-ESD ist als vielseitige Halte- und Klemmvorrichtung für PCBs und kleine Baugruppen vorgesehen. Austauschbare Kopfteile ermöglichen eine schnelle Umrüstung. Typische Einsätze: Dritte-Hand-Unterstützung bei Löt-, Bestückungs- und Prüfarbeiten zur sicheren, ESD-gerechten Positionierung von Platinen bis zu 270 mm.

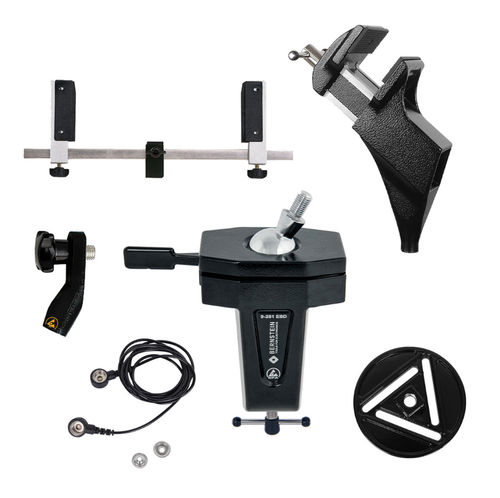

Inhalt

• 9-251 ESD Kugelgelenk-Fußteil SPANNFIX zum Anklemmen (Gewindezapfen 20 mm)
• 9-252 ESD Schraubkopf SPANNFIX zum Aufschrauben (M12x1,5)
• 9-253 ESD Platinenhalterung SPANNFIX zum Aufschrauben (M12x1,5)
• 9-254 ESD Universal-Spannplatte SPANNFIX zum Aufschrauben (M12x1,5)
• 9-255 ESD Winkeladapter SPANNFIX zum Aufschrauben (M12x1,5)
• 9-343-1 ESD Erdungsleitung 1 MOhm, 1800 mm (2DK 10/10)

Technische Beschreibung
Produkt mit Sondergewinde M12 x 1,5. Maximaler Drehmoment und Haltekräfte variieren je nach Kugeldurchmesser: Kugel Ø 40 mm — max. Drehmoment ≈ 24 Nm und Haltekraft auf Höhe des Gewindezapfens ≈ 45 kg (441 N); Kugel Ø 60 mm — max. Drehmoment ≈ 100 Nm und Haltekraft ≈ 140 kg (1.372 N). Magnetfuß Haltekraft (Magnet ohne Kappe): 32 kg horizontal / 15 kg vertikal. ESD-Ausführungen sind ableitfähig (10^7–10^8 ohm) und EPA-geeignet. Fußvarianten lassen sich über einen 10 mm Druckknopf erden. Aluminium-Gussteile pulverbeschichtet; Stahlteile verchromt, rostfrei. Hinweis: Haltekräfte können je nach Anwendung und Bedingungen variieren.

Caractéristiques / spécifications techniques

• Modell: 9-250-ESD
• Platinenhalterung: einstellbar 25 mm bis 270 mm
• Max. Tisch-/Klemmstärke: 80 mm
• Neigungswinkel: ±45°
• Anschlussgewinde: M12 x 1,5 (Sondergewinde)
• Kugeldurchmesser & Haltekräfte: Ø 40 mm ≈ 45 kg (441 N); Ø 60 mm ≈ 140 kg (1.372 N)
• Max. Drehmoment: Kugel Ø 40 mm ≈ 24 Nm; Kugel Ø 60 mm ≈ 100 Nm
• Magnetfuß Haltekraft (Magnet ohne Kappe): 32 kg horizontal / 15 kg vertikal
• ESD-Ableitfähigkeit: 10^7 – 10^8 ohm
• ESD-Erdungsleitung (inkl.): 1 MOhm, Länge 1,8 m (2DK 10/10)
• Materialien & Oberfläche: Aluminium-Guss (ESD Pulverbeschichtung schwarz), Stahl (verchromt), Kunststoff
• Maße ca.: 310 x 170 x 75 mm
• Gewicht ca.: 2100 g
