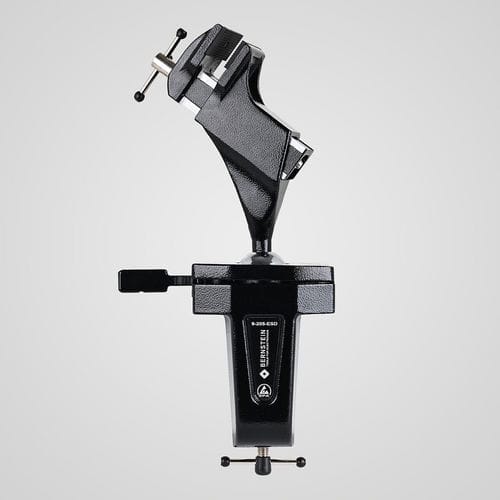

Maschinenschraubstock 9-205-ESD

WechselpaletteWinkelErdung

Der SPANNFIX 9-205-ESD ist ein ESD-sicherer Kugelgelenk-Schraubstock zum Anschrauben an Werkbänke. Er verfügt über ein 360° drehbares, stufenlos arretierbares Gelenk und eine dissipative Oberfläche, geeignet für elektrostatisch geschützte Bereiche. Aus Gussaluminium mit ESD-Pulverbeschichtung gefertigt, bietet er austauschbare Backen für empfindliche Werkstücke.

Hauptmerkmale

• Präzisions-Kugelgelenk, 360° drehbar und stufenlos arretierbar mit Schnellverschluss; Qualitätsprodukt Made in Germany
• Zum Anschrauben an Werkbänke (max. Plattendicke 80 mm)
• 50 mm ESD-Kunststoffbacken mit Grip (austauschbar)
• Spannweite 70 mm, Spannhöhe 38 mm, Spannkraft 1470 N
• Neigungswinkel ±45°; Rotation 360°
• Ersatzbacken: Artikel 9-900-E50-ESD (Paar)
• Gussaluminium mit schwarzer ESD-Pulverbeschichtung; dissipativ 10^7–10^8 Ohm
• Maße ca. 310 × 170 × 75 mm; Gewicht ca. 1450 g

Einsatzbereich
Leichter Hebeldruck reicht aus, um das eingespannten Werkstück stufenlos in jede erforderliche Arbeitsposition auszurichten. Die individuelle Höhenverstellung unterstützt eine ergonomische Haltung bei stehender Arbeit (Bohren, Sägen, Schleifen, Fräsen, Schneiden etc.). Austauschbare Backen: 50 mm ESD-Kunststoffbacken für den kleinen Schraubstock und 100 mm Stahlbacken für den großen Schraubstock. Schutzbacken in Filz, Leder, Kork und Gummi erhältlich. Backen mit Aluminium-Prismen eignen sich zum Spannen von Rohren. Die Schraubstockbefestigung ist geeignet für Werkbänke bis 80 mm Plattendicke und kann über vier 9 mm Durchgangslöcher an Werkbänken, Tischen und Grundplatten befestigt werden.

Technische Beschreibung
Maximales Drehmoment: Kugel Ø 40 mm ≈ 24 Nm, Kugel Ø 60 mm ≈ 100 Nm. ESD-Ausführungen dissipativ (10^7–10^8 Ω) und EPA-geeignet. Fußteile können mittels 10 mm Druckknopf geerdet werden. Gussaluminiumteile sind pulverbeschichtet; Stahlteile verchromt und rostfrei. Die Einstellschraube am unteren Sitz der Kugel ermöglicht die Einstellung der Kugelbewegung von locker bis sehr straff. Haltekräfte können je nach Anwendung und Bedingungen variieren.

Technische Daten

• Modell / Artikelnummer: 9-205-ESD
• Bezeichnung: SPANNFIX
• Spannart: Anschraub-Schraubstockbefestigung für Plattendicke bis 80 mm; 4 × 9 mm Durchgangslöcher zum Einbau
• Backen: 50 mm ESD-Kunststoff (mit Grip); Ersatzbacken Artikel 9-900-E50-ESD (Paar)
• Spannweite: 70 mm
• Spannhöhe: 38 mm
• Spannkraft: 1470 N
• Neigung / Rotation: Neigung ±45°; Rotation 360°
• Maximales Drehmoment: Ø 40 mm ≈ 24 Nm; Ø 60 mm ≈ 100 Nm
• Material & Oberfläche: Gussaluminium, schwarze ESD-Pulverbeschichtung (dissipativ 10^7–10^8 Ω); verchromte Stahlteile
• Maße: ca. 310 × 170 × 75 mm
• Gewicht: ca. 1450 g
• ESD-Eignung: dissipativ, geeignet für ESD-Arbeitsplätze (EPA)
