Magnet-Spannsatz 9-240-ESD

für elektrische Industrieanwendunghorizontalvertikal

Die ESD Platinenhalterung SPANNFIX VARIO (9-240-ESD) ist ein vielseitiges Spann- und Haltegerät für Leiterplatten bis 270 mm Länge, ausgestattet mit einem 360° drehbaren Präzisions-Kugelgelenk und ESD-sicheren Komponenten.

Hauptmerkmale

• Präzisions-Kugelgelenk 360° drehbar mit stufenlos feststellbarem Schnellspannmechanismus (Made in Germany)
• Stabiler Bestückungsrahmen mit verstell- und drehbaren Haltern
• Federung für empfindliche Platinen; Winkeladapter für größere Neigung
• Platinenaufnahme einstellbar von 25 mm bis 270 mm
• Zum Anklemmen an Werkbänke (max. Tischplattenstärke 80 mm)
• Neigungswinkel ±45°
• Inklusive ESD-Erdungsleitung 1 MOhm, Länge 1,8 m zum Anschluss an einen Earth Bonding Point
• Materialien: Stahl, Kunststoff, Aluminiumguss mit schwarzer ESD-Pulverbeschichtung; dissipativ 10^7 bis 10^8 ohm
• Abmessungen ca. 360 x 280 x 180 mm; Gewicht 1330 g

Anwendungsbereich
Mit dem SPANNFIX VARIO können PCBs/Leiterplatten bis zu einer Länge von 270 mm eingespannt werden. Die stufenlos einstellbare Kugel ermöglicht Positionierung und sicheren Halt in alle Richtungen, erleichtert schnelles Wenden der Platinen und dient als praktische "dritte Hand" beim Löten und Bestücken.

Technische Beschreibung
Anschlussgewinde: M12 x 1,5 mm (Sondergewinde). Maximales Drehmoment und Haltekräfte hängen vom Kugeldurchmesser ab: Kugel Ø 40 mm ca. 24 Nm (Haltekraft in Höhe des Gewindezapfens ≈ 45 kg / 441 N); Kugel Ø 60 mm ca. 100 Nm (Haltekraft ≈ 140 kg / 1.372 N). Klemmfuß: max. Tischplattenstärke 80 mm. Schraubfuß: 4 x 9 mm Durchgangslöcher. Magnetfuß Haltekraft: 32 kg horizontal, 15 kg vertikal (Magnet ohne Kappe). ESD-Ausführungen sind dissipativ (10^7 bis 10^8 ohm) und für EPA/ESD-Arbeitsplätze geeignet. Fußabschnitte können über einen 10 mm Druckknopf mit dem Erdungspunkt verbunden werden. Aluminiumguss-Teile sind pulverbeschichtet; Stahlteile verchromt und rostfrei. Hinweis: Unter optimalen Prüfbedingungen gemessene Haltekräfte können in konkreten Anwendungen abweichen.

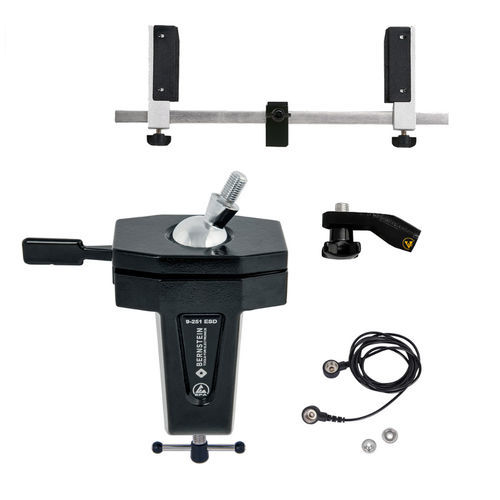

Inhalt

• 9-251 ESD Kugelgelenk-Fußteil SPANNFIX zum Anklemmen (Gewindezapfen 20 mm)
• 9-253 ESD Platinenhalterung zum Aufschrauben (M12 x 1,5)
• 9-255 ESD Winkeladapter SPANNFIX zum Aufschrauben (M12 x 1,5)
• 9-343-1 ESD Erdungsleitung 1 MOhm, 1800 mm, 2 Druckknöpfe 10/10 mm

Spezifikationen / Technische Daten

• Artikelnummer: 9-240-ESD
• Modellname: SPANNFIX VARIO
• Platinen-Klemmumfang: 25 mm bis 270 mm
• Max. Tischplattenstärke für Anklemmen: 80 mm
• Neigung: ±45°
• Erdungsleitung: 1 MOhm, Länge 1,8 m (1800 mm)
• ESD-Oberflächenwiderstand: dissipativ 10^7 bis 10^8 ohm
• Materialien: Aluminiumguss (ESD-Pulverbeschichtet schwarz), Stahl (verchromt), Kunststoff
• Maße (ca.): 360 x 280 x 180 mm
• Gewicht: 1330 g
• Anschlussgewinde: M12 x 1,5 mm
• Kugel Ø 40 mm: max. Drehmoment ≈ 24 Nm; Haltekraft ≈ 45 kg (441 N)
• Kugel Ø 60 mm: max. Drehmoment ≈ 100 Nm; Haltekraft ≈ 140 kg (1.372 N)
• Schraubfuß: 4 x 9 mm Durchgangslöcher
• Magnetfuß Haltekraft: 32 kg (horizontal), 15 kg (vertikal)
