Werkstückträger für Teile 9-270-ESD

Die ESD Platinenhalterung SPANNFIX VARIO ist ein elektrostatisch ableitfähiger Halter für Leiterplatten mit einem stufenlos einstellbaren Kugelgelenk und Schnellspannmechanismus, entwickelt zum sicheren Halten und Positionieren von Leiterplatten beim Löten und Bestücken.

Hauptmerkmale

• Präzisions-Kugelgelenk 360° drehbar; stufenlos feststellbar mit Schnellverschluss (Made in Germany)
• Stabiler Bestückungsrahmen mit Schnellwendevorrichtung und Adapterplatte
• Federung für empfindliche Platinen und Winkeladapter für größere Neigung
• Platinenhalterung verstellbar von 25 mm bis 270 mm
• Zum Anklemmen geeignet, für Werkbänke mit max. Tischplattenstärke 80 mm
• Neigungswinkel ±45°
• Inklusive ESD-Erdungsleitung (1 MΩ, Länge 1,8 m) zum Anschluss an einen Earth Bonding Point
• Materialien: Stahl, Kunststoff, Aluminiumguss mit ESD-Pulverbeschichtung (schwarz); ableitfähig 10^7 bis 10^8 Ω
• Orientierungsmaße ca. 410 × 300 × 240 mm; Gewicht 1560 g

Anwendungsbereich
Der SPANNFIX VARIO dient zum Einspannen von Leiterplatten/Platinen bis zu einer Länge von 270 mm. Das stufenlos einstellbare Kugelgelenk ermöglicht das Positionieren und sichere Halten der Platine in alle Richtungen, erleichtert schnelles Wenden und fungiert als dritte Hand beim Löten, Bestücken und Prüfen in ESD-geschützten Bereichen.

Technische Beschreibung

• Anschlussgewinde: M12 × 1,5 mm (Sondergewinde); Adapter verfügbar
• Maximales Drehmoment: Kugel Ø 40 mm ≈ 24 Nm; Kugel Ø 60 mm ≈ 100 Nm
• Haltekraft der Kugel in Höhe des Gewindezapfens: Kugel Ø 40 mm ≈ 45 kg (441 N); Kugel Ø 60 mm ≈ 140 kg (1.372 N). Nach Entfetten der Kugel kann die Klemmkraft zunehmen.
• Klemmfuß: max. Tischplattenstärke 80 mm
• Schraubfuß: 4 × 9 mm Durchgangslöcher
• Magnetfuß (optional): Haltekraft ca. 32 kg horizontal, 15 kg vertikal (Magnet ohne Kappe)
• ESD-Versionen: ableitfähig 10^7 bis 10^8 Ω — EPA-geeignet für elektrostatisch geschützte Bereiche
• Gussteile aus Aluminium pulverbeschichtet; Stahlteile verchromt, rostfrei
• Hinweis: Bei sicherheitsrelevanten Anwendungen können Haltekräfte ohne Kenntnis des konkreten Einsatzfalls nicht garantiert werden; die Leistung kann unter abweichenden physikalischen Bedingungen variieren.

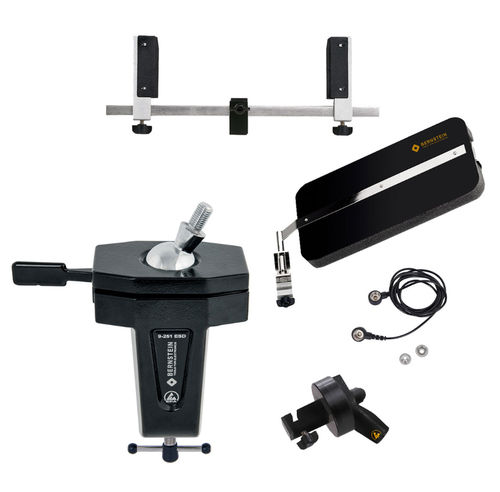

Inhalt

• 9-251 ESD Kugelgelenk-Fuß SPANNFIX zum Anklemmen (Gewindezapfen 20 mm)
• 9-253 ESD Platinenhalterung zum Aufschrauben (M12 × 1,5)
• 9-256 ESD Klemmdeckel für Platinenhalter
• 9-257 ESD Schnellwendevorrichtung für Platinenhalterung
• 9-343-1 ESD Erdungsleitung 1 MΩ, 1.800 mm, 2 Druckknöpfe 10/10 mm

Charakteristika / Spezifikationen technisch

• Artikelnummer: 9-270-ESD
• Handelsbezeichnung / Modell: SPANNFIX VARIO
• Platinen-Klemmweite: 25 mm – 270 mm
• Max. Tischplattenstärke zum Anklemmen: 80 mm
• Neigungswinkel: ±45°
• Materialien: Stahl, Kunststoff, Aluminiumguss (ESD-Pulverbeschichtet)
• Oberflächenwiderstand: ableitfähig 10^7 – 10^8 Ω
• Beigefügte Erdungsleitung: 1 MΩ, Länge 1,8 m (2 Druckknöpfe 10/10 mm)
• Abmessungen (ca.): 410 × 300 × 240 mm
• Gewicht: 1560 g
• Anschlussgewinde: M12 × 1,5 mm (Sondergewinde)
• Kugeleigenschaften: Ø 40 mm (Drehmoment ≈ 24 Nm; Haltekraft ≈ 45 kg), Ø 60 mm (Drehmoment ≈ 100 Nm; Haltekraft ≈ 140 kg)
• Schraubfuß: 4 × 9 mm Durchgangslöcher; optionale Magnetfuß-Haltekraft: 32 kg horizontal / 15 kg vertikal
