Pinzette für Reinraum 5-090-V

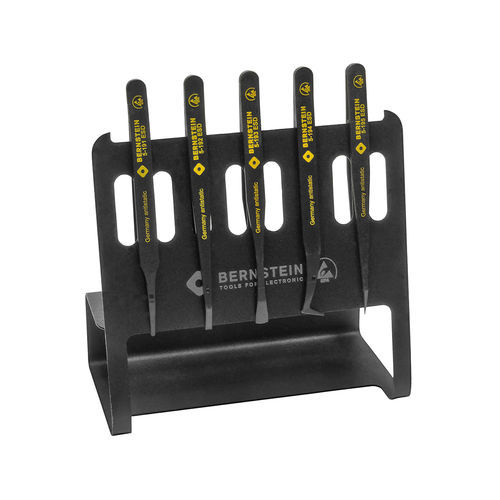

Das ESD-Präzisionspinzetten-Set VARIO ist ein 5-teiliges antistatisches Pinzetten-Kit, das für die sichere Handhabung empfindlicher Bauteile in Reinräumen und Elektronikmontageumgebungen entwickelt wurde. Es umfasst einen dissipativen Werkstattständer (VARIO) zur Aufbewahrung und schnellen Identifikation der Werkzeuge.

Hauptmerkmale

• Beinhaltet dissipativen Werkstattständer (VARIO) mit leitfähiger Beschichtung (ca. 10^5 Ω).
• Werkzeughalter: 8 Steckplätze Ø 9 mm, Breite zum Aufhängen von Werkzeugen 140 mm; kann freistehend aufgestellt oder an der Wand montiert werden (Montagebohrungen Ø 6 mm).
• Pinzetten aus dissipativem glasfaserverstärktem Kunststoff (PA12 Vestamid), Leitfähigkeit ca. 10^5 Ω; antimagnetisch, silikon- und Armin-frei.
• Hohe Chemikalienbeständigkeit (säurebeständig) und wärmebeständig bis 175 °C.
• Verschiedene Spitzenformen enthalten: spitz, breit, gebogen; matte und glatte Oberflächen für zuverlässigen Halt.

Anwendungsbereich
Die Pinzetten sind dauerhaft antistatisch und elektrisch leitfähig, geeignet für Arbeiten in Reinräumen oder an technischen Geräten wie Sensoren, Lithographieanlagen, Spiegeln und Optiken von Laseranlagen sowie im allgemeinen Maschinen- und Anlagenbau. Sie bieten eine koordinierte Spitzenführung, um Bauteile mit konstanter Kraft zu halten. Der VARIO-Werkzeughalter nimmt Zangen, Pinzetten, Schraubendreher oder runde Objekte bis 9 mm Durchmesser auf und verfügt über eine untere Ausnehmung zur schnellen Identifikation der Spitzen sowie eine Arretierhilfe zur Sicherung der Werkzeuge in Position.

Inhalt

• 5-090-0 ESD Werkzeughalter VARIO (8 Steckplätze)
• 5-191 ESD Kunststoffpinzette 120 mm Form 2a (Spitzen 2 mm breit)
• 5-192 ESD Kunststoffpinzette 120 mm Form F (Spitzen 3 mm breit)
• 5-193 ESD Kunststoffpinzette 120 mm Form 35 (Spitzen 6 mm breit)
• 5-194 ESD Kunststoffpinzette 120 mm Form 6
• 5-195 ESD Kunststoffpinzette 120 mm Form BB (feine Spitzen)

Technische Beschreibung
Material: PA12 Vestamid L-Serie (reinraumtauglich). Eigenschaften: wasserabweisend, außergewöhnliche Schlag- und Kerbschlagfestigkeit (auch weit unter dem Gefrierpunkt), sehr gute Beständigkeit gegenüber Fetten, Ölen, Kraftstoffen, Hydraulikflüssigkeiten, vielen Lösungsmitteln und Salzlösungen, ausgezeichneter Spannungsriss- und Abriebwiderstand, geringer trockener Gleitreibwert im Vergleich zu gängigen Kunststoffen, Schall- und Vibrationsdämpfung. Der VARIO tronics Werkzeugständer besteht aus 1,5 mm Blechstahl mit schwarzer ESD-Pulverbeschichtung (leitfähig ca. 10^5 bis 10^9 Ω).

Technische Daten / Spezifikationen

• Artikelnummer / Modell: 5-090-V
• Set: 5 Teile (Pinzetten + VARIO Werkzeughalter)
• Leitfähigkeit des Werkzeughalters: dissipativ, ca. 10^5 Ω
• Pinzettenmaterial: glasfaserverstärkter Kunststoff (PA12 Vestamid), dissipativ (ca. 10^5 Ω)
• Wärmebeständigkeit: bis zu 175 °C
• Chemische Beständigkeit: säurebeständig; gute Beständigkeit gegenüber Fetten, Ölen, Kraftstoffen, Lösungsmitteln und Salzlösungen
• Halter: 8 Steckplätze Ø 9 mm, Breite zum Aufhängen 140 mm; Montagebohrungen für Wandbefestigung Ø 6 mm
• Gesamtmaße des Werkzeughalters: 150 x 180 x 75 mm
• Gewicht: 390 g
