Wechselpalette-Spannstock 9-215-ESD

SchraubenWinkelErdung

Beschreibung

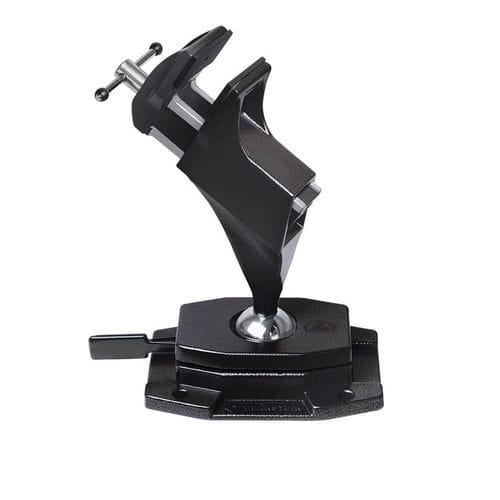

Der BERNSTEIN ESD Kugelgelenk-Schraubstock SPANNFIX ist ein ableitfähiger, dreh- und neigbarer Schraubstock, entwickelt für sicheres Spannen in elektrostatisch geschützten Bereichen und zum Anschrauben an Werkbänke. Er verfügt über einen stufenlos einstellbaren Gelenkkopf mit Schnellspannung und stufenloser Arretierung zur ergonomischen Positionierung von Werkstücken.

Wesentliche Merkmale

• Präzisions-Kugelgelenk 360° drehbar, stufenlos feststellbar mit Schnellspannung
• Anschraub-Fuß: Plattenmaß 150 x 106 mm
• 50 mm ESD Kunststoff-Backen mit Grip; auswechselbare Schonbacken (Filz, Leder, Kork, Gummi)
• Spannweite 70 mm; Spanntiefe 38 mm; Spannkraft 1470 N
• Neigungswinkel +/- 45°; Oberteil in jede Richtung neigbar
• Aluminiumguss mit schwarzer ESD-Pulverbeschichtung (ableitfähig: 10^7 bis 10^8 Ohm)
• Abmessungen ca. 220 x 180 x 115 mm; Gewicht ca. 1310 g
• Ersatzbacken: Artikel 9-900-E50-ESD (Paar)

Anwendungsbereich
Ein leichter Hebeldruck genügt, um das eingespannt Werkstück stufenlos in eine Vielzahl von Arbeitslagen auszurichten und so die Ergonomie bei stehenden Arbeiten wie Bohren, Sägen, Schleifen, Fräsen und Trennen zu verbessern. Austauschbare Backen sowie Prismabacken oder beschichtete Backen ermöglichen die Aufnahme von Rohren und empfindlichen Teilen. Der zum Anschrauben geeignete Fuß ist für Werkbänke mit einer maximalen Plattenstärke von bis zu 80 mm ausgelegt und kann über vier Ø9 mm Durchgangslöcher befestigt werden. Hochleistungsmagnete ermöglichen eine schnelle, wechselbare Befestigung.

Technische Produktbeschreibung
Maximaler Drehmoment: Kugel Ø40 mm ca. 24 Nm; Kugel Ø60 mm ca. 100 Nm. Anschraub-Fuß Plattenmaß: 150 x 106 mm mit 4 x Ø9 mm Durchgangslöchern. ESD-Ausführungen sind ableitfähig (10^7 bis 10^8 Ohm) und EPA-geeignet. Fußteile können über einen 10 mm Druckknopf an einen Erdungspunkt angeschlossen werden. Aluminium-Gussteile sind pulverbeschichtet; Stahlteile sind verchromt und korrosionsbeständig. Eine Justierschraube am unteren Sitz der Kugel ermöglicht die Feineinstellung der Kugelgängigkeit von locker bis sehr fest. Haltekräfte können je nach Anwendung und Umgebungsbedingungen variieren.

Allgemeine Informationen / Technische Daten

• Modell/Artikelnummer: 9-215-ESD
• Drehung (Kugelgelenk): 360°
• Neigungsbereich: +/- 45°
• Backenbreite: 70 mm
• Spanntiefe: 38 mm
• Spannkraft: 1470 N
• Backen: 50 mm ESD Kunststoff (mit Grip)
• Ersatzbacken: 9-900-E50-ESD (Paar)
• Plattenmaß Fuß: 150 x 106 mm
• Durchgangslöcher Fuß: 4 x Ø9 mm
• Ableitwerte (ESD-Version): 10^7 bis 10^8 Ohm
• Max. Drehmoment: Ø40 mm ≈ 24 Nm; Ø60 mm ≈ 100 Nm
• Max. Tischplattenstärke für Anschraubmontage: bis 80 mm
• Erdungsanschluss: 10 mm Druckknopf
• Materialien/Oberfläche: Aluminiumguss pulverbeschichtet (schwarz); verchromte Stahlteile
• Gesamtmaße (ca.): 220 x 180 x 115 mm
• Gewicht (ca.): 1310 g
