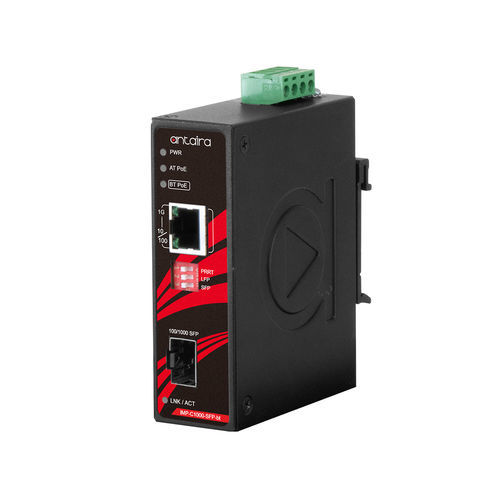

Drehzahlwandler IMP-C1000-SFP-bt

MedienLeistungDruck

ProduktübersichtDie IMP-C1000-SFP-bt-Serie von Antaira Technologies ist ein kompakter Gigabit-Ethernet-zu-Glasfaser-Medienkonverter der Schutzklasse IP30 mit einem 10/100/1000T-Ethernet-Port, der IEEE 802.3bt High-Power-PoE mit einer Leistung von bis zu 90 Watt unterstützt, und einem 100/1000-SFP-Slot mit doppelter Rate. Er eignet sich perfekt für industrielle Anwendungen, die eine Verlängerung der Reichweite und hohe Bandbreiten erfordern. Die IMP-C1000-SFP-bt-Serie verfügt über eine eingebaute PD Remote Reset Technology-Funktion (PRRT), die es dem Benutzer ermöglicht, die PD-Reset-Technologie zu aktivieren. Die PRRT-Funktion ermöglicht es dem Benutzer, den Medienkonverter aus der Ferne neu zu starten und das angeschlossene Powered Device (PD) zurückzusetzen. Das Gerät verfügt außerdem über redundante 48~55VDC Stromeingänge mit Verpolungs- und Überlastungsschutz. Diese Produktserie unterstützt sowohl die DIN-Schienen- als auch die Wandmontage und es gibt zwei Modelle für den Betriebstemperaturbereich: STD: -10°C bis 65°C und EOT: -40°C bis 75°C.Eigenschaften1-Port 10/100/1000T RJ45 mit IEEE 802.3bt konformem PoE1-Port 100/1000X SFP SlotLink Fault Pass-Through (LFP) Funktion UnterstützungBetriebstemperaturbereich: STD: -10° bis 65°5-Jahres-GarantiePaketinhalt1 - Kurzanleitung zur Installation1 - IMP-C1000-SFP-bt1 - Wandhalterungsset mit Schrauben1 - Gleichstromkabel - 18 AWG & Gleichstrombuchse 5,5x2.1mmOptionales ZubehörSFP-100M-T: 100 Mbps Fiber SFP Transceiver, Multi-Mode 2km / LC / 1310nm, -40º~85ºCSFP-100S20-T: 100 Mbps Fiber SFP Transceiver, Single-Mode 20km / LC / 1310nm, -40º~85ºCSFP-M-T: 1 Gigabit Fiber SFP Transceiver, Multi Mode 550M / LC / 850nm, -40º~85ºCSFP-S10-T: 1 Gigabit Fiber SFP Transceiver, Single-Mode 10km / LC / 1310nm, -40º~85ºCTechnische Spezifikationen: IEEE 802.3 10BASE-T Ethernet, IEEE 802.3u 100BASE-TX Fast Ethernet, IEEE 802.3ab 1000BASE-T Gigabit Ethernet, IEEE 802.3z 1000BASE-X Gigabit Fiber, IEEE 802.3af/at/bt Power over EthernetVerarbeitungstyp: Speichern und WeiterleitenProtokoll: CSMA/CDFlusskontrolle: IEEE 802.3x Flusskontrolle, GegendruckflusskontrolleMAC-Tabellengröße: 8KJumbo Frame: 10K BytesSpeicherpuffer: 1MbitTransferrate: 14.880pps für Ethernet Port, 148.800pps für Fast Ethernet Port, 1.488.000pps für Gigabit Ethernet PortEthernet Port Count: 1 Anschluss10/100/1000 BASE-T(X): 1 × RJ45-Port mit 10/100/1000T mit IEEE 802.3bt PoE, automatischer Aushandlung der Geschwindigkeit, Voll-/Halbduplex-Modus und automatischer MDI/MDI-X-VerbindungPoE-Port: 1 Port (90 W/Port)PoE-Pin-Belegung: V+, V+, V-, V-, für Pin 1, 2, 3, 6 (Endspan, Modus A)Anzahl der Glasfaseranschlüsse: 1 Anschluss100/1000 BASE-(F)X SFP: 1 AnschlussWellenlänge: Bezieht sich auf SFP-ModuleÜbertragungsdistanz: Hängt von den SFP-Modulen abLink Loss Forward: LFP (Link Fault Pass Through)DIP-Schalter: DIP-Schalter 1: PD Remote Reset Technology (PRRT) Aktivieren/Deaktivieren; DIP-Schalter 2: LFP (Link Fault Pass) Aktivieren/Deaktivieren; DIP-Schalter 3: 100Mbps/1000MbpsLED-Anzeige: Power Status LED, IEEE802.3af/at PoE Enabled LED, IEEE 802.3bt PoE Enabled LED, Ethernet Ports: On-Link/Flash-Datenübertragung, SFP: Link/AktivGehäuse: Metall, Schutzart IP30Montage: DIN-Hutschienenmontage, Wandmontage (optional)Abmessungen (B × H × T): 30 × 95 × 75 mmGewicht: Einheit: 0.59 lb; Versand: 0.81 lbStromanschluss: Abnehmbarer 4-Kontakt-KlemmenblockEingangsspannung: 48V-55V DC, Redundanter EingangStromredundanz: JaSystemleistungsaufnahme: 3 WattMax. PoE-Leistungsbudget: Max. 90 WattÜberlastschutz: VorhandenVerpolungsschutz: VorhandenBetriebstemperatur: -10° bis 65° C (14° bis 149° F)Lagertemperatur: -40° bis 85° C (-40° bis 185° F)Relative Luftfeuchtigkeit: 5% bis 95% nicht kondensierendZertifizierungen: FCC, CEUL 61010-1 / UL 61010-2-201: ✔EMI: FCC Teil 15 Unterabschnitt B Klasse A, CE EN55032/EN 61000-6-4 Klasse AEMS: CE EN55035/EN 61000-6-2, IEC61000-4-2 (ESD), IEC61000-4-3 (RS), IEC61000-4-4 (EFT), IEC61000-4-5 (Surge), IEC61000-4-6 (CS), IEC61000-4-8 (Magnetfeld)Stabilitätstests: Freier Fall: IEC60068-2-32, Schock: IEC 60068-2-27, Vibration: IEC 60068-2-6Grün: RoHS-konformGewährleistung: 5 Jahre
