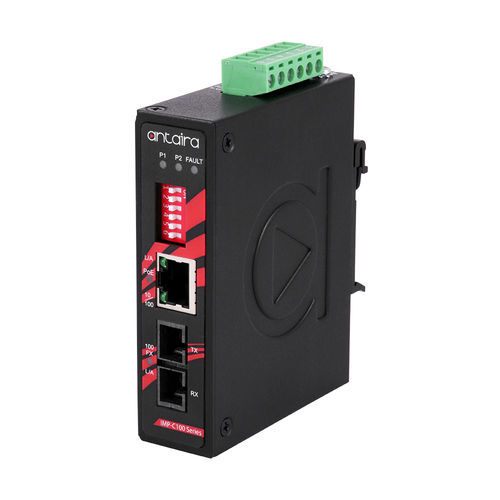

Protokollwandler IMP-C100-S3

WellenlängeDrehzahlMedien

Produktübersicht Der IMP-C100-S3 von Antaira Technologies ist ein kompakter Ethernet-zu-Glasfaser-Medienkonverter mit IP30-Bewertung, der über einen 10/100TX-Ethernet-Port verfügt, der IEEE 802.3at Hochleistungs-PoE (bis zu 30 Watt) unterstützt, und eine feste Glasfaser-Schnittstelle, die je nach Modell ST- und SC-Stecker unterstützt. Multi-Mode- und Single-Mode-Modelle sind für verschiedene Glasfaserentfernungen und -typen erhältlich. Entwickelt für industrielle Anwendungen, die eine Glasfaser-Distanzverlängerung in minimalem Raum erfordern. Der IMP-C100-S3 verfügt über integrierte Funktionen wie "Link Fault Pass Through" (LFP) und "Far End Fault" (FEF), redundante 48~55VDC-Stromeingänge mit Verpolungs- und Überstromschutz. Unterstützt DIN-Schienen- und Wandmontage, mit einem Betriebstemperaturbereich von -10°C bis 70°C. Eigenschaften - 1 x 10/100TX Fast Ethernet mit IEEE 802.3at konformem PoE+ - 1 x 100FX SC-Stecker (Single-Mode) - RJ45-Port unterstützt Auto MDI / MDI-X Funktion - Automatische Verhandlungsgeschwindigkeit, Halb-/Vollduplex - Store-and-Forward-Switching-Architektur - Eingebautes Link Fault Pass Through (LFP) - Eingebautes Far End Fault (FEF) - Weitbereichs-Redundanz-Stromdesign - Redundante Stromeingänge: 48~55VDC - Verpolungsschutz - Überstromschutz - DIN-Schienen- oder Wandmontage - IP30-Schutz - 5 Jahre Garantie Lieferumfang - 1 - DC-Kabel –18 AWG & DC-Stecker 5.5x2.1mm - 1 - IMP-C100-S3 - 1 - Schnellinstallationsanleitung - 1 - Satz Wandmontagehalterungen und Schrauben Technische Spezifikationen - IEEE-Standards: IEEE 802.3 10BASE-T Ethernet, IEEE 802.3u 100BASE-TX Fast Ethernet, IEEE 802.3af/at Power Over Ethernet - Verarbeitungstyp: Store and Forward - Protokoll: CSMA/CD - Flusskontrolle: IEEE 802.3x Rückdruckflusskontrolle - Speicherpuffer: 128 kbits - Übertragungsrate: 14,880pps für Ethernet-Port, 148,800pps für Fast Ethernet-Port - Anzahl der Ethernet-Ports: 1 Port - 10/100 BASE-T(X): 1 × RJ45-Port mit 10/100TX, automatische Verhandlungsgeschwindigkeit, Voll-/Halbduplex-Modus und automatische MDI/MDI-X-Verbindung - PoE-Port: 1 Port (30W/Port) - PoE-Pin-Zuweisung: V+, V+, V-, V-, für Pin 1, 2, 3, 6 (End-span, Mode A) - Anzahl der Glasfaser-Ports: 1 Port - 100 BASE-FX Glasfaser: 1 × 100FX SC-Typ-Stecker; Single-Mode: 9/125um oder 10/125um - Wellenlänge: 1310nm - Übertragungsdistanz: 30 km - Link Loss Forward: LFP (Link Fault Pass Through) - DIP-Schalter: DIP-Schalter 1: LFP Aktivieren/Deaktivieren; DIP-Schalter 2: Konvertermodus/Schaltmodus; DIP-Schalter 3: Halbduplex-Modus des Glasfaser-Ports; DIP-Schalter 4: Kupfer-Port Auto-Negotiation Deaktivieren/Aktivieren; DIP-Schalter 5: Kupfer-Port 10Mbps/100Mbps; DIP-Schalter 6: Halbduplex-Modus des Kupfer-Ports - LED-Anzeige: Strom 1, Strom 2, Fehler: Ein/Aus; Glasfaser-Port: Link/Act; Ethernet-Port: Link/Act; PoE: Verbunden mit PD-Geräten - Gehäuse: Metall, IP30-Schutz - Montage: DIN-Schienenmontage, Wandmontage (Optional) - Abmessungen (B × H × T): 26 × 95 × 75 mm - Gewicht: Einheit: 0.661 lb; Versand: 0.903 lb - Stromanschluss: Abnehmbarer 6-Kontakt-Klemmenblock - Eingangsspannung: 48V–55V DC, Redundante Eingänge - Stromredundanz: Ja - Relaisausgang: 24V DC, 1A resistiv - Systemleistungsaufnahme: 2.4 Watt - Max. PoE-Leistungsbudget: Max. 30 Watt - Überstromschutz: Vorhanden - Verpolungsschutz: Vorhanden - Betriebstemperatur: -10° bis 70° C (14° bis 158° F) - Lagertemperatur: -40° bis 85° C (-40° bis 185° F) - Umgebungsrelative Luftfeuchtigkeit: 5% bis 95% nicht kondensierend - Zertifizierungen: FCC, CE, UL 61010-1 / UL 61010-2-201 - EMI: FCC Teil 15 Unterabschnitt B Klasse A, CE EN 55032 Klasse A, EN 61000-6-4 Klasse A - EMS: CE EN 55024, EN 61000-6-2, IEC61000-4-2 (ESD), IEC61000-4-3 (RS), IEC61000-4-4 (EFT), IEC61000-4-5 (Surge), IEC61000-4-6 (CS), IEC61000-4-8 (Magnetfeld) - Stabilitätstests: Freier Fall: IEC60068-2-32, Schock: IEC 60068-2-27, Vibration: IEC 60068-2-6 - Umweltfreundlich: RoHS-konform - Garantie: 5 Jahre
