Drehzahlwandler IMP-C100-ST-S3

MedienTemperaturLeistung

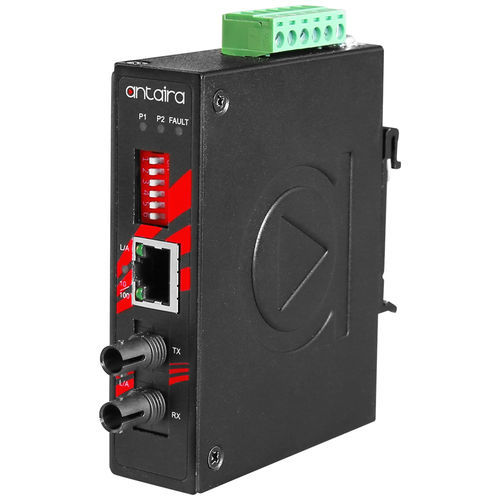

ProduktübersichtDer IMP-C100-ST-S3 von Antaira Technologies ist ein kompakter IP30-zertifizierter Ethernet-zu-Glasfaser-Medienkonverter mit einem 10/100TX-Ethernet-Port, der IEEE 802.3at High Power PoE (bis zu 30 Watt) unterstützt, und einer festen Glasfaserschnittstelle, die ST-Stecker unterstützt.Dieses Modell unterstützt Single-Mode und wurde für industrielle Anwendungen entwickelt, die eine Verlängerung der Glasfaserdistanz bei minimalem Platzbedarf erfordern.IMP-C100-ST-S3 verfügt über integrierte "Link Fault Pass Through" (LFP) und "Far End Fault" (FEF) Funktionen, 48~55VDC redundante Stromeingänge mit Verpolungs- und Überlastungsschutz. Er unterstützt sowohl DIN-Hutschienen- als auch Wandmontageausrichtungen und arbeitet in einem Temperaturbereich von -10°C bis 70°C.Merkmale1 x 10/100TX Fast Ethernet mit IEEE 802.3at konformem PoE+1 x 100FX ST Anschluss (Single-Mode)RJ45 Port unterstützt Auto MDI / MDI-X FunktionAuto Negotiation Speed, Half / Full DuplexStore-and-Forward Switching ArchitekturBuilt-in Link Fault Pass Through (LFP)Built-in Far End Fault (FEF)Wide-Range Redundant Power DesignRedundanter Stromeingang: 48~55VDCVerpolungsschutzÜberlastschutzHutschienen- oder WandmontageIP30-Schutz5-Jahres-GarantiePaketinhalt1 - Gleichstromkabel -18 AWG & Gleichstrombuchse 5,5x2,1mm1 - IMP-C100-ST-S31 - Schnellinstallationsanleitung1 - Satz Wandhalterungen und SchraubenTechnische SpezifikationenIEEE-Standards: IEEE 802.3 10BASE-T Ethernet, IEEE 802.3u 100BASE-TX Fast Ethernet, IEEE 802.3af/at Power Over EthernetVerarbeitungsart: Speichern und WeiterleitenProtokoll: CSMA/CDFlusskontrolle: IEEE 802.3x Gegendruck-FlusskontrolleSpeicherpuffer: 128 kbitsÜbertragungsrate: 14.880pps für Ethernet-Anschluss, 148.800pps für Fast Ethernet-AnschlussAnzahl der Ethernet-Anschlüsse: 1 Anschluss10/100 BASE-T(X): 1 × RJ45-Anschluss mit 10/100TX, automatischer Aushandlung der Geschwindigkeit, Voll-/Halbduplex-Modus und automatischer MDI/MDI-X-VerbindungPoE-Anschluss: 1 Anschluss (30 W/Anschluss)PoE-Pin-Belegung: V+, V+, V-, V-, für Pin 1, 2, 3, 6 (Endspan, Modus A)Anzahl der Glasfaseranschlüsse: 1 Port100 BASE-FX Glasfaser: 1 × 100FX ST-Stecker; Singlemode: 9/125um oder 10/125umWellenlänge: 1310nmÜbertragungsentfernung: 30 kmLink Loss Forward: LFP (Link Fault Pass Through)DIP-Schalter: DIP-Switch 1: LFP (Link Fault Pass) Aktivieren/DeaktivierenDIP-Switch 2: Konverter Modus/ Switch ModusDIP-Switch 3: Fiber Port Half-Duplex Modus/ Halb-Duplex ModusDIP-Switch 4: Copper Port Auto-Negotiation Deaktivieren/EinschaltenDIP-Switch 5: Kupferanschluss 10Mbps/100MbpsDIP-Schalter 6: Copper Port Halb-Duplex Modus/ Halb-Duplex ModusLED-Anzeige: Strom 1, Strom 2, Störung: Ein / Aus; Glasfaseranschluss: Link / Act; Ethernet-Anschluss: Link / Act; PoE: Ein - verbunden mit PD-GerätenGehäuse: Metall, Schutzart IP30Montage: DIN-Hutschienenmontage, Wandmontage (optional)Abmessungen (B × H × T): 26 × 95 × 75 mmGewicht: Einheit: 0.661 lb; Versand: 0.903 lbStromanschluss: Abnehmbarer 6-Kontakt-KlemmenblockEingangsspannung: 48V-55V DC, Redundanter EingangStromredundanz: JaRelaisausgang: 24V DC, 1A ohmschSystemleistungsaufnahme: 2,4 WattMax. PoE-Leistungsbudget: Max. 30 WattÜberlastschutz: VorhandenVerpolungsschutz: VorhandenBetriebstemperatur: -10° bis 70° C (14° bis 158° F)Lagertemperatur: -40° bis 85° C (-40° bis 185° F)Relative Luftfeuchtigkeit: 5% bis 95% nicht kondensierendZertifizierungen: FCC, CEUL 61010-1 / UL 61010-2-201: ✔EMI: FCC Teil 15 Unterabschnitt B Klasse A, CE EN 55032 Klasse A, EN 61000-6-4 Klasse AEMS: CE EN 55024, EN 61000-6-2, IEC61000-4-2 (ESD), IEC61000-4-3 (RS), IEC61000-4-4 (EFT), IEC61000-4-5 (Surge), IEC61000-4-6 (CS), IEC61000-4-8 (Magnetfeld)Stabilitätstests: Freier Fall: IEC60068-2-32, Schock: IEC 60068-2-27, Vibration: IEC 60068-2-6Grün: RoHS-konformGewährleistung: 5 Jahre
