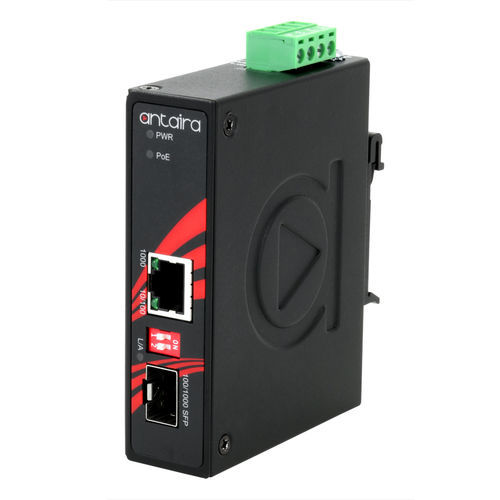

Protokollwandler IMP-C1000-SFP-T

DrehzahlGigabyte MediumTemperatur

Produktübersicht Die IMP-C1000-SFP-Serie von Antaira Technologies ist ein kompakter Gigabit-Ethernet-zu-Glasfaser-Medienkonverter mit IP-30-Klassifizierung, der über einen 10/100/1000TX-Ethernet-Port verfügt, der IEEE 802.3at Hochleistungs-PoE (bis zu 30 Watt) unterstützt, und einen Dual-Rate 100/1000 SFP-Steckplatz. Entwickelt für industrielle Anwendungen, die eine Entfernungserweiterung und hohe Bandbreite erfordern, ist seine kompakte Bauform ideal für den Außeneinsatz in der Fabrikautomation, Sicherheit, ITS-Transport, Energie/Versorgung, Wasser-/Abwasseraufbereitungsanlagen und anderen extremen Umgebungen. Die IMP-C1000-SFP-Serie umfasst integrierte Funktionen wie "Link Fault Pass Through" (LFP) und "Far End Fault" (FEF), 48~55VDC redundante Stromeingänge mit Verpolungs- und Überstromschutz. Sie unterstützt DIN-Schienen- und Wandmontage mit zwei Betriebstemperaturmodellen: STD: -10°C bis 70°C und EOT: -40°C bis 80°C. Merkmale - Kompaktes Industriedesign - UTP-zu-Glasfaser-Medienkonverter - Eingebettete 1-Port-PoE-Injektorfunktion - RJ-45-Port unterstützt Auto MDI/MDI-X-Funktion - Automatische Verhandlungsgeschwindigkeit, Halb-/Vollduplex - Store-and-Forward-Switching-Architektur - Eingebaute Link Fault Pass Through (LFP) & Far End Fault (FEF) - Jumbo-Frame-Unterstützung: 10k Bytes - Weitbereichs-Redundanz-Stromdesign - Redundante Stromeingänge: 48~55VDC - Weitbereichs-Betriebstemperaturmodell verfügbar (-40°C bis 80°C) - Verpolungsschutz - Überstromschutz - DIN-Schienen- oder Wandmontage - IP30-Schutz - 5 Jahre Garantie Lieferumfang - IMP-C1000-SFP - Kurzanleitung - 1 × IMP-C1000-SFP Industrieller Gigabit-Medienkonverter - 1 × Wandmontagehalterungssatz mit Schrauben - 1 × DC-Kabel –18 AWG & DC-Buchse 5.5x2.1mm Optionale Zubehörteile - SFP-100M-T: 100 Mbps Glasfaser-SFP-Transceiver, Multi-Mode 2km / LC / 1310nm, -40º~85ºC - SFP-100S20-T: 100 Mbps Glasfaser-SFP-Transceiver, Single-Mode 20km / LC / 1310nm, -40º~85ºC - SFP-M-T: 1 Gigabit Glasfaser-SFP-Transceiver, Multi Mode 550M / LC / 850nm, -40º~85ºC - SFP-S10-T: 1 Gigabit Glasfaser-SFP-Transceiver, Single-Mode 10km / LC / 1310nm, -40º~85ºC Technische Spezifikationen - IEEE-Standards: IEEE 802.3 10Base-T Ethernet, IEEE 802.3u 100Base-TX Fast Ethernet, IEEE 802.3ab 1000Base-T Gigabit Ethernet, IEEE 802.3z 1000Base-X Gigabit Fiber, IEEE 802.3af/at Power over Ethernet - Verarbeitungstyp: Store and Forward - Protokoll: CSMA/CD - Flusskontrolle: IEEE 802.3x Rückdruckflusskontrolle - MAC-Tabellengröße: 8K - Jumbo-Frame: 10K Bytes - Speicherpuffer: 1Mbit - Übertragungsrate: 14,880pps für Ethernet-Port, 148,800pps für Fast Ethernet-Port, 1,488,000pps für Gigabit Ethernet-Port - Ethernet-Port: 1 × RJ45-Port mit 10/100/1000TX mit PoE+, automatische Verhandlungsgeschwindigkeit, Voll-/Halbduplex-Modus und automatische MDI/MDI-X-Verbindung - PoE-Port: 1 Port (30W/Port) - PoE-Pin-Zuweisung: V+, V+, V-, V-, für Pin 1, 2, 3, 6 (End-span, Mode A) - Glasfaser-Port: 1 Port 100/1000 BASE-(F)X SFP (abhängig vom SFP-Modul) - Link-Verlust-Weiterleitung: LFP (Link Fault Pass Through) - DIP-Schalter: DIP-Schalter 1: LFP Aktivieren/Deaktivieren; DIP-Schalter 2: SFP 100Mbps/1000Mbps - LED-Anzeige: Einheit: PWR, PoE; TX: Link/Act/Speed; Fiber: Link/Act/Speed - Gehäuse: Metall, IP30-Schutz - Montage: DIN-Schienenmontage, Wandmontage (Optional) - Abmessungen (B × H × T): 26 × 95 × 75 mm - Gewicht: Einheit: 0.55 lb; Versand: 0.99 lb - Stromanschluss: Abnehmbarer 4-Kontakt-Klemmenblock - Eingangsspannung: 48V–55V DC, Redundante Eingänge - Stromredundanz: Ja - Systemleistungsaufnahme: 3 Watt - Max. PoE-Leistungsbudget: Max. 30 Watt - Überstromschutz: Vorhanden - Verpolungsschutz: Vorhanden - Betriebstemperatur: -40° bis 80° C (-40° bis 176° F) - Lagertemperatur: -40° bis 85° C (-40° bis 185° F) - Umgebungsrel. Luftfeuchtigkeit: 5% bis 95% nicht kondensierend - Zertifizierungen: FCC, CE, UL 61010-1 / UL 61010-2-201 - EMI: FCC Teil 15 Unterabschnitt B Klasse A, EN 61000-6-4 Klasse A - EMS: EN 61000-6-2, IEC61000-4-2 (ESD), IEC61000-4-3 (RS), IEC61000-4-4 (EFT), IEC61000-4-5 (Surge), IEC61000-4-6 (CS), IEC61000-4-8 (Magnetfeld) - Stabilitätstests: Freier Fall: IEC60068-2-32, Schock: IEC 60068-2-27, Vibration: IEC 60068-2-6 - Umweltfreundlich: RoHS-konform - Garantie: 5 Jahre
