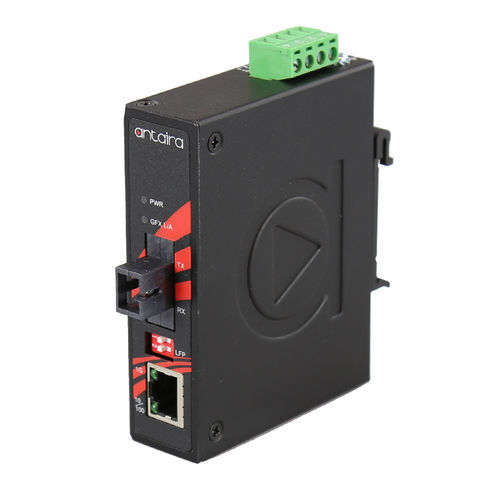

Drehzahlwandler IMC-C1000-WB-S1-T

MedienTemperaturLeistung

ProduktübersichtDie IMC-C1000-WB-S1-T-Serie von Antaira Technologies ist ein kompakter Gigabit-Ethernet-zu-Glasfaser-Medienkonverter nach IP30 mit einem 10/100/1000TX-Ethernet-Port und einer festen Glasfaserschnittstelle, die je nach Modell ST- oder SC-Stecker unterstützt. Es gibt Modelle, die Multimode und Single-Mode unterstützen, um Anwendungen mit einer Vielzahl von Glasfaserabständen zu unterstützen. Die IMC-C1000-WB-S1-T Serie verfügt über eine eingebaute "Link Fault Pass Through" (LFP) und "Far End Fault" (FEF) Funktion mit 12~48VDC redundanten Stromeingängen mit Verpolungs- und Überlastungsschutz. Diese Produktserie unterstützt sowohl DIN-Schienen- als auch Wandmontageausrichtungen und bietet einen Betriebstemperaturbereich für EOT: -40°C bis 80°C.Merkmale1*10/100/1000Tx Gigabit Ethernet1*1000x SC/ST Anschluss (Multi / Single-Mode)RJ45 Port Unterstützung Auto MDI / MDI-X FunktionAuto Negotiation Speed, Half / Full DuplexStore-and-Forward Switching ArchitekturBuilt-in Link Fault Pass Through (LFP)Built-in Far End Fault (FEF)Jumbo Frame Unterstützung: 10k BytesRedundantes Weitbereichs-StromversorgungsdesignRedundanter Stromeingang: 12~48VDCVerpolungsschutzÜberlastschutzDIN-Rail oder Wandmontage möglichIP30-Schutz5-Jahres-GarantiePaketinhaltDC-Kabel - 18 AWG mit DC-Buchse 5,5x2,1mmIMC-C1000-WB-S1-TWall Mounting Bracket Set with ScrewsOptionales ZubehörDIN-RACK-2U: Din-Rail-zu-19"-Rack-Montageadapter für alle Din-Rail-montierbaren Produkte, 2U HöheTechnische SpezifikationenTechnologieIEEE-Standards: IEEE 802.3 10Base-T Ethernet, IEEE 802.3u 100Base-TX Fast Ethernet, IEEE 802.3ab 1000Base-T Gigabit Ethernet, IEEE 802.3z 1000Base-X Gigabit FiberVerarbeitungstyp: Speichern und WeiterleitenProtokoll: CSMA/CDFlusskontrolle: IEEE 802.3x Gegendruck-FlusskontrolleLeistungMAC-Tabellengröße: 8KJumbo Frame: 10K BytesSpeicherpuffer: 1MbitTransferrate: 14.880pps für Ethernet Port, 148.800pps für Fast Ethernet Port, 1.488.000pps für Gigabit Ethernet PortEthernet InterfaceEthernet Port Count: 1 Anschluss10/100/1000 BASE-T(X): 1 × RJ45-Anschluss mit 10/100/1000T(X), automatischer Aushandlung der Geschwindigkeit, Voll-/Halbduplex-Modus und automatischer MDI/MDI-X-VerbindungGlasfaserschnittstelleGlasfaseranschluss (Anzahl): 1 Port1000 BASE-X Glasfaser: 1 ×1000 SC-Stecker (WDM-B), Single-Mode: 9/125um oder 10/125umWellenlänge: TX: 1550nm - RX: 1310nmÜbertragungsentfernung: 10 kmLink Loss Forward: LFP( Link Fault Pass Through)Andere SchnittstelleDIP-Schalter: DIP-Schalter 1(ON) & DIP-Schalter(OFF): LFP (Link Fault Pass) Aktivieren; DIP-Schalter 1(OFF) & DIP-Schalter(OFF): LFP (Link Fault Pass) DeaktivierenLED-Anzeige: Strom (PWR): Ein / Aus; Glasfaseranschluss (GFX): Link / Act; Ethernet-Anschluss: Link / ActMechanische MerkmaleGehäuse: Metall, Schutzart IP30Montage: DIN-Hutschienenmontage, Wandmontage (optional)Abmessungen (B × H × T): 26 × 95 × 75 mmGewicht: Einheit: 0.595 lb; Versand: 0.86 lbStrombedarfStromanschluss: Abnehmbarer 4-Kontakt-KlemmenblockEingangsspannung: 12V-48V DC, Redundanter EingangStromredundanz: JaSystemleistungsaufnahme: 2,2 WattÜberlastschutz: VorhandenVerpolungsschutz: VorhandenUmgebungsbedingungenBetriebstemperatur: -40° bis 80° C (-40° bis 176° F)Lagertemperatur: -40° bis 85° C (-40° bis 185° F)Relative Luftfeuchtigkeit: 5 % bis 95 % nicht kondensierendZulassungenZertifizierungen: FCC, CEUL 61010-1 / UL 61010-2-201: ✔EMI: FCC Teil 15 Unterabschnitt B Klasse A, CE EN 55032 Klasse A, EN 61000-6-4 Klasse AEMS: CE EN 55024, EN 61000-6-2, IEC61000-4-2 (ESD), IEC61000-4-3 (RS), IEC61000-4-4 (EFT), IEC61000-4-5 (Surge), IEC61000-4-6 (CS), IEC61000-4-8 (Magnetfeld)Stabilitätstests: Freier Fall: IEC60068-2-32, Schock: IEC 60068-2-27, Vibration: IEC 60068-2-6Grün: RoHS-konformGewährleistung: 5 Jahre
