Drehzahlwandler IMP-C100-ST-S3-T

MedienTemperaturDruck

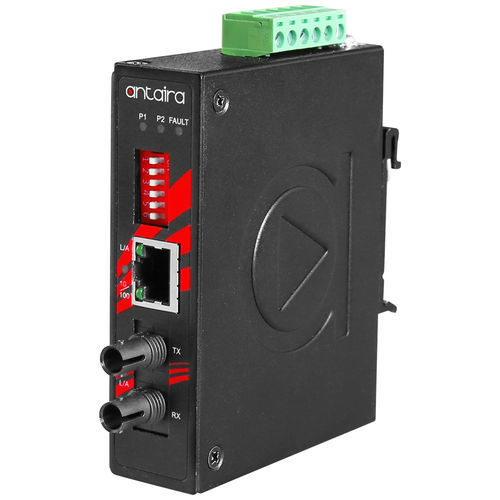

ProduktübersichtDer IMP-C100-ST-S3-T von Antaira Technologies ist ein kompakter IP30-zertifizierter Ethernet-zu-Glasfaser-Medienkonverter mit einem 10/100TX-Ethernet-Port, der IEEE 802.3at High Power PoE (bis zu 30 Watt) unterstützt, und einer festen Glasfaserschnittstelle, die ST-Stecker unterstützt.Dieses Modell unterstützt Single-Mode und ist für industrielle Anwendungen konzipiert, die eine Verlängerung der Glasfaserdistanz bei minimalem Platzbedarf erfordern. Es verfügt über integrierte "Link Fault Pass Through" (LFP) und "Far End Fault" (FEF) Funktionen, mit 48~55VDC redundanten Stromeingängen, Verpolungs- und Überlastungsschutz. Das Modell unterstützt DIN-Hutschienen- und Wandmontageausrichtungen und bietet einen Betriebstemperaturbereich von -40° ~ 80°C.Merkmale1× 10/100TX Fast Ethernet mit IEEE 802.3at konformem PoE+1× 100FX ST Anschluss (Single-Mode)RJ45 Port unterstützt Auto MDI / MDI-X FunktionAuto Negotiation Speed, Half / Full DuplexStore-and-Forward Switching ArchitekturBuilt-in Link Fault Pass Through (LFP)Built-in Far End Fault (FEF)Wide-Range Redundant Power DesignRedundant Power Input: 48~55VDCVerpolungsschutzÜberlastschutzHutschienen- oder WandmontageIP30-Schutz5-Jahres-GarantiePaketinhalt1 - Gleichstromkabel -18 AWG & Gleichstrombuchse 5,5x2,1mm1 - IMP-C100-ST-S3-T1 - Kurzanleitung zur Installation1 - Satz Wandhalterungen und SchraubenTechnische SpezifikationenIEEE-Standards: IEEE 802.3 10BASE-T Ethernet, IEEE 802.3u 100BASE-TX Fast Ethernet, IEEE 802.3af/at Power Over EthernetVerarbeitungsart: Speichern und WeiterleitenProtokoll: CSMA/CDFlusskontrolle: IEEE 802.3x Gegendruck-FlusskontrolleSpeicherpuffer: 128 kbitsÜbertragungsrate: 14.880pps für Ethernet-Anschluss, 148.800pps für Fast Ethernet-AnschlussAnzahl der Ethernet-Anschlüsse: 1 Anschluss10/100 BASE-T(X): 1 × RJ45-Anschluss mit 10/100TX, automatischer Aushandlung der Geschwindigkeit, Voll-/Halbduplex-Modus und automatischer MDI/MDI-X-VerbindungPoE-Anschluss: 1 Anschluss (30 W/Anschluss)PoE-Pin-Belegung: V+, V+, V-, V-, für Pin 1, 2, 3, 6 (Endspan, Modus A)Anzahl der Glasfaseranschlüsse: 1 Port100 BASE-FX Glasfaser: 1 × 100FX ST-Stecker, Singlemode: 9/125um oder 10/125umWellenlänge: 1310nmÜbertragungsentfernung: 30 kmLink Loss Forward: LFP (Link Fault Pass Through)DIP-Schalter: DIP-Schalter 1: LFP Aktivieren/Deaktivieren; DIP-Schalter 2: Konvertermodus/Schaltmodus; DIP-Schalter 3: Glasfaserport Halb-Duplex Modus; DIP-Schalter 4: Kupferport Autonegotiation Deaktivieren/Aktivieren; DIP-Schalter 5: Kupferanschluss 10Mbps/100Mbps; DIP-Schalter 6: Copper Port Halb-Duplex ModusLED-Anzeige: Strom 1, Strom 2, Störung: Ein/Aus; Glasfaseranschluss: Verbindung/Aktiv; Ethernet-Anschluss: Link/Act; PoE: Ein - verbunden mit PD-GerätenGehäuse: Metall, Schutzart IP30Montage: DIN-Hutschienenmontage, Wandmontage (optional)Abmessungen (B × H × T): 26 × 95 × 75 mmGewicht: Einheit: 0.661 lb; Versand: 0.903 lbStromanschluss: Abnehmbarer 6-Kontakt-KlemmenblockEingangsspannung: 48V-55V DC, Redundanter EingangStromredundanz: JaRelaisausgang: 24V DC, 1A ohmschSystemleistungsaufnahme: 2,4 WattMax. PoE-Leistungsbudget: Max. 30 WattÜberlastschutz: VorhandenVerpolungsschutz: VorhandenBetriebstemperatur: -40° bis 80° C (-40° bis 176° F)Lagertemperatur: -40° bis 85° C (-40° bis 185° F)Relative Luftfeuchtigkeit: 5% bis 95% nicht kondensierendZertifizierungen: FCC, CE, UL 61010-1 / UL 61010-2-201EMI: FCC Teil 15 Unterabschnitt B Klasse A, CE EN 55032 Klasse A, EN 61000-6-4 Klasse AEMS: CE EN 55024, EN 61000-6-2, IEC61000-4-2 (ESD), IEC61000-4-3 (RS), IEC61000-4-4 (EFT), IEC61000-4-5 (Surge), IEC61000-4-6 (CS), IEC61000-4-8 (Magnetfeld)Stabilitätstests: Freier Fall: IEC60068-2-32, Schock: IEC 60068-2-27, Vibration: IEC 60068-2-6Grün: RoHS-konformGewährleistung: 5 Jahre
