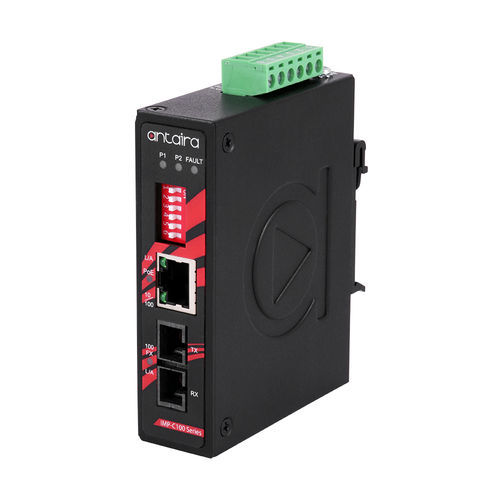

Protokollwandler IMP-C100-S3-T

WellenlängeDrehzahlMedien

Produktübersicht Der IMP-C100-S3-T von Antaira Technologies ist ein kompakter Ethernet-zu-Glasfaser-Medienkonverter mit IP30-Klassifizierung, der über einen 10/100TX-Ethernet-Port verfügt, der IEEE 802.3at Hochleistungs-PoE (bis zu 30 Watt) unterstützt, und eine feste Glasfaser-Schnittstelle mit SC-Stecker (Single-Mode 30 km). Entwickelt für industrielle Anwendungen, die eine Glasfaser-Distanzverlängerung in minimalem Raum erfordern. Hauptmerkmale - 1 x 10/100TX Fast Ethernet mit IEEE 802.3at konformem PoE+ - 1 x 100FX SC-Stecker (Single-Mode 30 km) - RJ45-Port unterstützt Auto MDI / MDI-X Funktion - Automatische Verhandlungsgeschwindigkeit, Halb / Vollduplex - Store-and-Forward-Switching-Architektur - Eingebauter Link Fault Pass Through (LFP) - Eingebauter Far End Fault (FEF) - Weitbereichs-Redundanz-Stromversorgung - Redundante Stromversorgung: 48~55VDC - Schutz gegen Verpolung - Überstromschutz - DIN-Schienen- oder Wandmontage - IP30-Schutz - 5 Jahre Garantie Lieferumfang - 1 x DC-Kabel –18 AWG & DC-Stecker 5.5x2.1mm - 1 x IMP-C100-S3-T - 1 x Schnellinstallationsanleitung - 1 x Satz Wandmontagehalterungen und Schrauben Technische Spezifikationen - IEEE-Standards: IEEE 802.3 10BASE-T Ethernet, IEEE 802.3u 100BASE-TX Fast Ethernet, IEEE 802.3af/at Power Over Ethernet - Verarbeitungstyp: Store and Forward - Protokoll: CSMA/CD - Flusskontrolle: IEEE 802.3x Rückstauflusskontrolle - Speicherpuffer: 128 kbits - Übertragungsrate: 14,880pps für Ethernet-Port, 148,800pps für Fast Ethernet-Port - Ethernet-Port: 1 x RJ45-Port mit 10/100TX, automatische Verhandlungsgeschwindigkeit, Voll-/Halbduplex-Modus und automatische MDI/MDI-X-Verbindung - PoE-Port: 1 Port (30W/Port), Pin-Zuweisung: V+, V+, V-, V-, für Pin 1, 2, 3, 6 (End-span, Modus A) - Glasfaser-Port: 1 x 100FX SC-Typ-Stecker, Single-Mode: 9/125um oder 10/125um, Wellenlänge: 1310nm, Übertragungsdistanz: 30 km, LFP (Link Fault Pass Through) - DIP-Schalter: 6 Schalter für LFP, Konverter/Schalter-Modus, Duplex- und Geschwindigkeits-Einstellungen für Glasfaser-/Kupfer-Ports - LED-Anzeigen: Strom 1, Strom 2, Fehler, Glasfaser-Port Link/Act, Ethernet-Port Link/Act, PoE - Gehäuse: Metall, IP30-Schutz - Montage: DIN-Schienenmontage, Wandmontage (Optional) - Abmessungen: 26 × 95 × 75 mm - Gewicht: Einheit: 0.661 lb, Versand: 0.903 lb - Stromanschluss: Abnehmbarer 6-Kontakt-Klemmenblock - Eingangsspannung: 48V–55V DC, Redundante Eingabe - Stromredundanz: Ja - Relaisausgang: 24V DC, 1A resistiv - Systemstromverbrauch: 2.4 Watt - Max. PoE-Leistungsbudget: Max. 30 Watt - Überstromschutz: Vorhanden - Verpolungsschutz: Vorhanden - Betriebstemperatur: -40° bis 80° C (-40° bis 176° F) - Lagertemperatur: -40° bis 85° C (-40° bis 185° F) - Umgebungsrelative Luftfeuchtigkeit: 5% bis 95% nicht kondensierend - Zertifizierungen: FCC, CE, UL 61010-1 / UL 61010-2-201 - EMI: FCC Teil 15 Unterabschnitt B Klasse A, CE EN 55032 Klasse A, EN 61000-6-4 Klasse A - EMS: CE EN 55024, EN 61000-6-2, IEC61000-4-2/3/4/5/6/8 - Stabilitätstests: Freier Fall: IEC60068-2-32, Schock: IEC 60068-2-27, Vibration: IEC 60068-2-6 - Umweltfreundlich: RoHS-konform - Garantie: 5 Jahre
