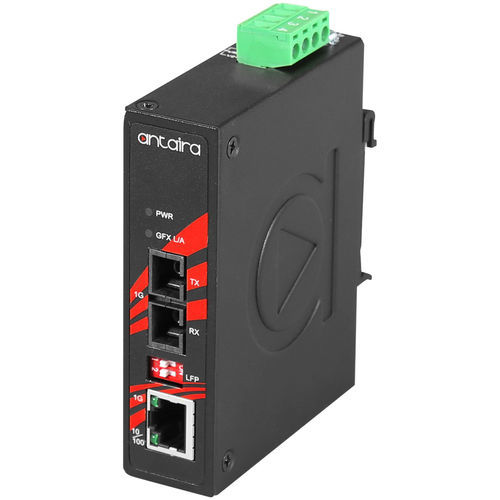

Protokollwandler IMC-C1000-M

WellenlängeDrehzahlMedien

Produktübersicht Die IMC-C1000-M-Serie von Antaira Technologies ist ein kompakter, IP30-zertifizierter Gigabit-Ethernet-zu-Glasfaser-Medienkonverter mit einem 10/100/1000TX-Ethernet-Port und einer festen Glasfaser-Schnittstelle, die je nach Modell ST- oder SC-Steckverbinder unterstützt. Es gibt Modelle, die Multi-Mode und Single-Mode unterstützen, um Anwendungen mit unterschiedlichen Glasfaserentfernungen zu unterstützen. Es ist perfekt für industrielle Anwendungen konzipiert, die eine Entfernungserweiterung und hohe Bandbreitenkapazitäten erfordern. Die IMC-C1000-M-Serie verfügt über eine integrierte "Link Fault Pass Through" (LFP) und "Far End Fault" (FEF) Funktion mit 12~48VDC redundanten Stromeingängen mit Verpolungs- und Überstromschutz. Diese Produktserie unterstützt sowohl DIN-Schienen- als auch Wandmontageorientierungen und bietet Modelle mit Betriebstemperaturbereichen in STD: -10°C bis 70°C. Eigenschaften - 1*10/100/1000Tx Gigabit Ethernet - 1*1000x SC/ST-Steckverbinder (Multi / Single-Mode) - RJ45-Port unterstützt Auto MDI / MDI-X Funktion - Automatische Verhandlungsgeschwindigkeit, Halb / Vollduplex - Store-and-Forward-Switching-Architektur - Eingebauter Link Fault Pass Through (LFP) - Eingebauter Far End Fault (FEF) - Jumbo-Frame-Unterstützung: 10k Bytes - Weitbereichs-Redundanz-Stromdesign - Redundanter Stromeingang: 12~48VDC - Verpolungsschutz - Überstromschutz - DIN-Schienen- oder Wandmontage - IP30-Schutz - 5 Jahre Garantie Lieferumfang - DC-Kabel - 18 AWG mit DC-Stecker 5.5x2.1mm - IMC-C1000-M - Wandmontagehalterungssatz mit Schrauben Optionale Zubehörteile - DIN-RACK-2U: DIN-Schiene zu 19" Rack-Montageadapter für alle DIN-Schienen-montierbaren Produkte, 2U Höhe Technische Spezifikationen Technologie - IEEE-Standards: IEEE 802.3 10Base-T Ethernet, IEEE 802.3u 100Base-TX Fast Ethernet, IEEE 802.3ab 1000Base-T Gigabit Ethernet, IEEE 802.3z 1000Base-X Gigabit Fiber - Verarbeitungstyp: Store and Forward - Protokoll: CSMA/CD - Flusskontrolle: IEEE 802.3x Rückdruckflusskontrolle Leistung - MAC-Tabellengröße: 8K - Jumbo-Frame: 10K Bytes - Speicherpuffer: 1Mbit - Übertragungsrate: 14,880pps für Ethernet-Port, 148,800pps für Fast Ethernet-Port, 1,488,000pps für Gigabit Ethernet-Port Ethernet-Schnittstelle - Anzahl der Ethernet-Ports: 1 Port - 10/100/1000 BASE-T(X): 1 × RJ45-Port mit 10/100/1000T(X), automatische Verhandlungsgeschwindigkeit, Voll-/Halbduplex-Modus und automatische MDI/MDI-X-Verbindung Glasfaser-Schnittstelle - Anzahl der Glasfaser-Ports: 1 Port - 1000 BASE-X Fiber: 1 ×1000 SC-Typ-Steckverbinder - Multi-Mode: 50/125um oder 62.5/125um - Wellenlänge: 850nm - Übertragungsdistanz: 550 m - Link-Verlust-Weiterleitung: LFP (Link Fault Pass Through) Andere Schnittstelle - DIP-Schalter: DIP-Schalter 1(ON) & DIP-Schalter(OFF): LFP (Link Fault Pass) Aktiviert; DIP-Schalter 1(OFF) & DIP-Schalter(OFF): LFP (Link Fault Pass) Deaktiviert - LED-Anzeige: Strom (PWR): Ein / Aus; Glasfaser-Port (GFX): Link / Akt; Ethernet-Port: Link / Akt Mechanische Eigenschaften - Gehäuse: Metall, IP30-Schutz - Montage: DIN-Schienenmontage, Wandmontage (Optional) - Abmessungen (B × H × T): 26 × 95 × 75 mm - Gewicht: Einheit: 0.595 lb; Versand: 0.86 lb Stromanforderungen - Stromanschluss: Abnehmbarer 4-Kontakt-Klemmenblock - Eingangsspannung: 12V–48V DC, redundanter Eingang - Stromredundanz: Ja - Systemleistungsaufnahme: 2.2 Watt - Überstromschutz: Vorhanden - Verpolungsschutz: Vorhanden Umweltgrenzen - Betriebstemperatur: -10° bis 70° C (14° bis 158° F) - Lagertemperatur: -40° bis 85° C (-40° bis 185° F) - Umgebungsrelative Luftfeuchtigkeit: 5% bis 95% nicht kondensierend Regulatorische Zulassungen - Zertifizierungen: FCC, CE - UL 61010-1 / UL 61010-2-201: ✔ - EMI: FCC Teil 15 Unterabschnitt B Klasse A, CE EN 55032 Klasse A, EN 61000-6-4 Klasse A - EMS: CE EN 55024, EN 61000-6-2, IEC61000-4-2 (ESD), IEC61000-4-3 (RS), IEC61000-4-4 (EFT), IEC61000-4-5 (Surge), IEC61000-4-6 (CS), IEC61000-4-8 (Magnetfeld) - Stabilitätstests: Freier Fall: IEC60068-2-32, Schock: IEC 60068-2-27, Vibration: IEC 60068-2-6 - Grün: RoHS-konform - Garantie: 5 Jahre
