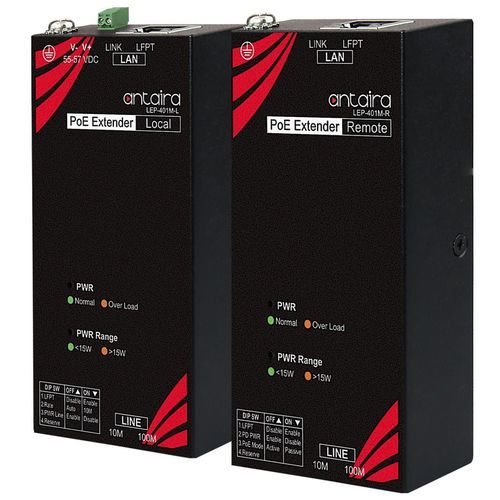

Ethernet-Extender LEP-401M-KIT

IndustriePoE

ProduktübersichtIndustrieller IP30 Ethernet Extender, 800 Meter 10/100Mbps Ethernet PoE Extender (lokales und entferntes Ende)EinführungDas LEP-401M-KIT von Antaira Technologies enthält sowohl den LEP-401M-L als auch den LEP-401M-R. Ersterer ist ein Long Reach Transceiver mit einem Ethernet Port und einem PoE Long Reach Injektor Port, und letzterer ist ein Long Reach Receiver mit einem PoE Long Reach Extender Port und einem PoE PSE Ethernet Port.LEP-401M-KIT ist weit über die 100 Meter Entfernungsbegrenzung des RJ45 Kabels hinaus. Bis zu 800 Meter können Daten und Strom gleichzeitig über das UTP-Kabel übertragen werden. Dieses Kit ist vollständig konform mit den Standards IEEE 802.3, 802.3u und 802.3af/at. Der Betriebsstatus kann lokal über eine Reihe von Diagnose-LEDs auf der Vorder- und Rückseite überwacht werden.EigenschaftenUnterstützt Standard IEEE 802.3af/at PoE-Ausgang (entferntes Ende)Unterstützt MDI/MDI-X Auto-CrossoverUnterstützt Auto-NegotiationGleichstromversorgungseingang (55~57V) (lokales Ende)Unterstützt Auto & Manuelle Moduskonfiguration für den Ethernet-PortIP30-SchutzWandmontierbarBetriebstemperaturbereich: -40°C bis 75°C5-Jahres-GarantiePaketinhaltLEP-401M-L: Zweipolige Klemmenleiste und Wandmontagehalterung mit SchraubenLEP-401M-R: Wandmontagehalterung mit SchraubenTechnische DatenTechnologyTechnologyIEEE Standards: IEEE 802.3 10Base-T Ethernet, IEEE 802.3u 100Base-TX Fast Ethernet, IEEE 802.3af/at Power over EthernetVerarbeitungsart: Speichern und WeiterleitenProtokoll: CSMA/CDFlusskontrolle: IEEE 802.3x Back Pressure Flow ControlLeistungÜbertragungsrate: 14.880pps für Ethernet, 148.800pps für Fast EthernetEthernet InterfaceEthernet Port Count: LEP-401M-L: 1 Anschluss10/100 BASE-T(X): LEP-401M-L: 1 Port für LAN, 1 Port für Distanzverlängerung; LEP-401M-R: 1 Port für LAN (PoE/PSE), 1 Port für DistanzverlängerungPoE-Port: LEP-401M-R: 1 Port PSE (30W/Port)PoE Pin-Belegung: V+, V+, V-, V-, für Pin 1, 2, 3, 6Sonstige SchnittstelleDIP-Schalter:LEP-401M-L: DIP 1: LFPT Aus/Ein; DIP 2: Rate Auto/10M; DIP 3: PWR Line Enable/Disable; DIP 4: ReserviertLEP-401M-R: DIP 1: LFPT Aus/Ein; DIP 2: PD PWR Aktivieren/Deaktivieren; DIP 3: PoE-Modus Aktiv/Passiv; DIP 4: ReserviertLED-Anzeige:LEP-401M-L: Power (Grün); Lieferleistungsbereich 15W (Grün); LFPT (Gelb); LAN Link aktiv (Grün), Leitungsgeschwindigkeit/Link aktiv 10M(Gelb), 100M(Grün)LEP-401M-R: Power (Grün); PoE-Leistungsbereich für PD 15W (Grün); LFPT (Gelb); LAN Link aktiv (Grün); Leitungsgeschwindigkeit/Link aktiv 10M (Gelb), 100M (Grün)Mechanische EigenschaftenGehäuse: Metall, Schutzart IP30Montage: WandmontageAbmessungen (B × H × T): 52 x 25 x 102,5 mmGewicht: Einheit: 0.38 lb; Versand: 0.75 lbStromverbrauchStromanschluss: abnehmbare 2-Kontakt-KlemmleisteEingangsspannung: 55~57VDCSystemstromverbrauch: LEP-401M-L: Max. PoE-Leistungsbudget: 30WÜberspannungsschutz: 4KV Überspannungsschutz für UTPOutput Voltage: PoE 30WEnvironmental LimitsBetriebstemperatur: -40° bis 75° C (-40° bis 167° F)Lagertemperatur: -40° bis 85° C (-40° bis 185° F)Relative Luftfeuchtigkeit: 5% bis 95% nicht kondensierendRegulatorische ZulassungenZertifizierungen: FCC, CEEMI: FCC Teil 15 Unterabschnitt B Klasse A, CE EN55032, EN55035EMS: EN 61000-4-2:2009, EN IEC 61000-4-3:2020, EN 61000-4-4:2012, EN 61000-4-5:2014/A1:2017, EN 61000-4-6:2014/AC:2015, EN 61000-4-8:2010Grün: RoHS-konformGewährleistung: 5 Jahre
