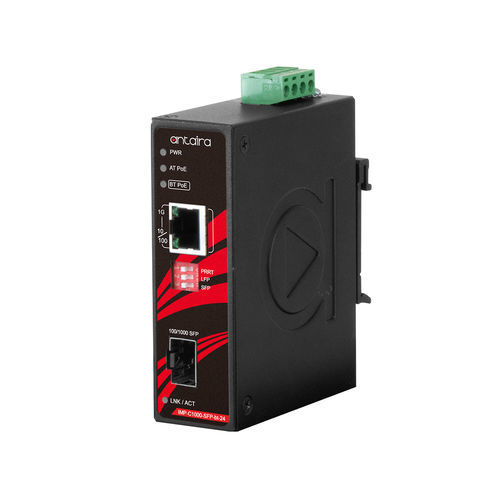

Protokollwandler IMP-C1000-SFP-bt-24-T

WellenlängeDrehzahlMedien

Produktübersicht Kompakter industrieller Gigabit IEEE 802.3bt Ethernet-zu-Glasfaser-Medienkonverter, 1*10/100/1000T RJ45 (90W/Port) zu 1*100/1000 SFP-Steckplatz; 12~55VDC Stromeingang, EOT: -40° bis 75°C. Einführung Die IMP-C1000-SFP-bt-24-Serie von Antaira Technologies ist ein kompakter, IP30-zertifizierter Gigabit-Ethernet-zu-Glasfaser-Medienkonverter mit einem 10/100/1000T-Ethernet-Port, der IEEE 802.3bt Hochleistungs-PoE unterstützt und bis zu 90 Watt liefert, sowie einem Dual-Rate-100/1000-SFP-Steckplatz. Er ist perfekt für industrielle Anwendungen konzipiert, die eine Entfernungserweiterung und hohe Bandbreitenkapazitäten erfordern. Diese kleine Bauform ist ideal, um Platz in Außenanwendungen wie Fabrikautomatisierung, Sicherheit, ITS-Transport, Energie/Versorgung, Wasser- und Abwasserbehandlungsanlagen und anderen extremen Umgebungen zu sparen. Die IMP-C1000-SFP-bt-24-Serie verfügt über eine integrierte PD-Fernrücksetztechnologie (PRRT). Die PRRT-Funktion ermöglicht es dem Benutzer, den Medienkonverter aus der Ferne neu zu starten und das angeschlossene, mit Strom versorgte Gerät (PD) zurückzusetzen. Das Gerät verfügt außerdem über redundante 12~55VDC-Stromeingänge mit Verpolungs- und Überstromschutz. Diese Produktserie unterstützt sowohl DIN-Schienen- als auch Wandmontageorientierungen und es gibt zwei Modelle mit Betriebstemperaturbereich in STD: -10°C bis 65°C und EOT: -40°C bis 75°C. Eigenschaften - 1-Port 10/100/1000T RJ45 mit IEEE 802.3bt konformem PoE - 1-Port 100/1000X SFP-Steckplatz - Unterstützung der Link Fault Pass-Through (LFP)-Funktion - Unterstützung der PD-Fernrücksetztechnologie (PRRT) - Robustes Metallgehäuse IP30 - Stromeingang: 12~55VDC im 4-poligen Klemmenblock - DIN-Schienen- oder Wandmontage - Betriebstemperaturbereich: EOT: -40° bis 75°C - 5 Jahre Garantie Lieferumfang - 1 - Kurzanleitung - 1 - IMP-C1000-SFP-bt-24-T - 1 - Wandmontagehalterungssatz mit Schrauben - 1 - DC-Kabel - 18 AWG & DC-Stecker 5.5x2.1mm Optionale Zubehörteile - SFP-100M-T: 100 Mbps Glasfaser-SFP-Transceiver, Multi-Mode 2km / LC / 1310nm, -40º~85ºC - SFP-100S20-T: 100 Mbps Glasfaser-SFP-Transceiver, Single-Mode 20km / LC / 1310nm, -40º~85ºC - SFP-M-T: 1 Gigabit Glasfaser-SFP-Transceiver, Multi Mode 550M / LC / 850nm, -40º~85ºC - SFP-S10-T: 1 Gigabit Glasfaser-SFP-Transceiver, Single-Mode 10km / LC / 1310nm, -40º~85ºC Technische Spezifikationen - IEEE-Standards: IEEE 802.3 10BASE-T Ethernet, IEEE 802.3u 100BASE-TX Fast Ethernet, IEEE 802.3ab 1000BASE-T Gigabit Ethernet, IEEE 802.3z 1000BASE-X Gigabit Fiber, IEEE 802.3af/at/bt Power over Ethernet - Verarbeitungstyp: Store and Forward - Protokoll: CSMA/CD - Flusskontrolle: IEEE 802.3x Flusskontrolle, Rückstauflusskontrolle - MAC-Tabellengröße: 8K - Jumbo-Frame: 10K Bytes - Speicherpuffer: 1Mbit - Übertragungsrate: 14,880pps für Ethernet-Port, 148,800pps für Fast Ethernet-Port, 1,488,000pps für Gigabit Ethernet-Port - Ethernet-Port-Anzahl: 1 Port - 10/100/1000 BASE-T(X): 1 × RJ45-Port mit 10/100/1000T mit IEEE 802.3bt PoE, automatische Verhandlungsgeschwindigkeit, Vollduplex-/Halbduplexmodus und automatische MDI/MDI-X-Verbindung - PoE-Port: 1 Port (90W/Port) - PoE-Pin-Zuweisung: V+, V+, V-, V-, für Pin 1, 2, 3, 6 (End-span, Modus A) - Glasfaser-Port-Anzahl: 1 Port - 100/1000 BASE-(F)X SFP: 1 Port - Wellenlänge: Bezieht sich auf SFP-Module - Übertragungsdistanz: Abhängig von SFP-Modulen - Link-Verlust-Weiterleitung: LFP (Link Fault Pass Through) - DIP-Schalter: DIP-Schalter 1: PD-Fernrücksetztechnologie (PRRT) Aktivieren/Deaktivieren; DIP-Schalter 2: LFP (Link Fault Pass) Aktivieren/Deaktivieren; DIP-Schalter 3: 100Mbps/1000Mbps - LED-Anzeige: Power-Status-LED, IEEE802.3af/at PoE Aktiviert-LED, IEEE 802.3bt PoE Aktiviert-LED; Ethernet-Ports: On-Link/Flash-Datenübertragung; SFP: Link/Aktiv - Gehäuse: Metall, IP30-Schutz - Montage: DIN-Schienenmontage, Wandmontage (Optional) - Abmessungen (B × H × T): 30 × 95 × 75 mm - Gewicht: Einheit: 0.74 lb; Versand: 0.97 lb - Stromanschluss: Abnehmbarer 4-Kontakt-Klemmenblock - Eingangsspannung: 12V–55V DC, Redundanter Eingang - Stromredundanz: Ja - Systemleistungsaufnahme: 3 Watt - Max. PoE-Leistungsbudget: Max. 90 Watt - Überstromschutz: Vorhanden - Verpolungsschutz: Vorhanden - Betriebstemperatur: -40° bis 75° C (-40° bis 167° F) - Lagertemperatur: -40° bis 85° C (-40° bis 185° F) - Umgebungsrel. Luftfeuchtigkeit: 5% bis 95% nicht kondensierend - Zertifizierungen: FCC, CE - UL 61010-1 / UL 61010-2-201: ✔ - EMI: FCC Teil 15 Unterabschnitt B Klasse A, CE EN55032/EN 61000-6-4 Klasse A - EMS: CE EN55035/EN 61000-6-2, IEC61000-4-2 (ESD), IEC61000-4-3 (RS), IEC61000-4-4 (EFT), IEC61000-4-5 (Surge), IEC61000-4-6 (CS), IEC61000-4-8 (Magnetfeld) - Stabilitätstests: Freier Fall: IEC60068-2-32, Schock: IEC 60068-2-27, Vibration: IEC 60068-2-6 - Grün: RoHS-konform - Garantie: 5 Jahre
