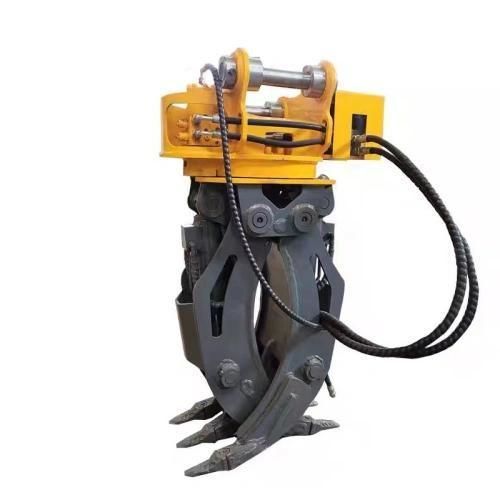

Holzgreifer

Übersicht
Der Anbau eines hydraulischen Baumstammgreifers an einen Bagger erhöht die Holzumschlagleistung deutlich gegenüber Schaufelgreifern. Die Anbaugerät verfügt über hochfeste Legierungsmbacken, doppelte Hydraulikzylinder und einen 360° Endlosdreher, um einzelne Stämme zu greifen, Bündel zu laden und Holz präzise zu stapeln, wobei manuelle Verspannungen, Rindenschäden und Stammabrutsche reduziert werden.

Wesentliche Konstruktionsmerkmale

• Hochfeste Legierungsbacken für sicheren Halt und lange Lebensdauer
• Doppelte Hydraulikzylinder für ausgewogene Klemmkraft
• 360° Endlosdreher für präzise Stammplatzierung
• Mehrere Modellgrößen passend zur Träger-Tonnage und hydraulischem Durchfluss

Spezifikationstabelle

• Modell 02 | Geeigneter Bagger: 4–6 Ton | Anbaugewicht: 360 kg | Max. Backenöffnung: 1200 mm | Öldruck: 160 kg/cm² | Einstelldruck: 170 kg/cm² | Betriebsölstrom: 30–55 L/min | Zylindervolumen: 4.0×2 Ton
• Modell 04 | Geeigneter Bagger: 7–11 Ton | Anbaugewicht: 440 kg | Max. Backenöffnung: 1400 mm | Öldruck: 160 kg/cm² | Einstelldruck: 180 kg/cm² | Betriebsölstrom: 50–100 L/min | Zylindervolumen: 4.5×2 Ton
• Modell 06 | Geeigneter Bagger: 12–16 Ton | Anbaugewicht: 900 kg | Max. Backenöffnung: 1600 mm | Öldruck: 180 kg/cm² | Einstelldruck: 190 kg/cm² | Betriebsölstrom: 90–110 L/min | Zylindervolumen: 8.0×2 Ton
• Modell 08 | Geeigneter Bagger: 17–23 Ton | Anbaugewicht: 1680 kg | Max. Backenöffnung: 2100 mm | Öldruck: 180 kg/cm² | Einstelldruck: 200 kg/cm² | Betriebsölstrom: 100–140 L/min | Zylindervolumen: 9.7×2 Ton
• Modell 10 | Geeigneter Bagger: 24–30 Ton | Anbaugewicht: 2130 kg | Max. Backenöffnung: 2500 mm | Öldruck: 180 kg/cm² | Einstelldruck: 210 kg/cm² | Betriebsölstrom: 130–170 L/min | Zylindervolumen: 12.0×2 Ton
• Modell 14 | Geeigneter Bagger: 31–40 Ton | Anbaugewicht: 2600 kg | Max. Backenöffnung: 2800 mm | Öldruck: 180 kg/cm² | Einstelldruck: 250 kg/cm² | Betriebsölstrom: 80–120 L/min | Zylindervolumen: 12.0×2 Ton
• Modell 20 | Geeigneter Bagger: 41–50 Ton | Anbaugewicht: 2800 kg | Max. Backenöffnung: 2800 mm | Öldruck: 200 kg/cm² | Einstelldruck: 250 kg/cm² | Betriebsölstrom: 80–120 L/min | Zylindervolumen: 14.0×2 Ton

Übliche Einsatzbereiche auf der Baustelle

• Forstbetrieb und Bergernte: Räumung gefallener Bäume und Rückung von Stämmen an steilen Hängen und Wegen
• Sägewerk- und Holzplatzbeladung: Sortierung von Stämmen nach Durchmesser und Zuführung zu Schnittlinien
• Geländeerstellung und Baumentsorgung: Greifen von Gestrüpp, Baumstümpfen und Schrottholz
• Zellstoff- und Brennholzverarbeitung: Handling von kurzen Brennholzstücken und Stammholz für kontinuierliche Füttertrichter

Tipps für den Bediener

• Schmieren Sie täglich die Schmiernippel des Drehkranzes und die Buchsen der Backenbolzen; kurze Schmierintervalle verlängern die Bolzenlebensdauer deutlich
• Verringern Sie die Rotatorgeschwindigkeit auf nassem oder matschigem Untergrund, um Pendelbewegungen hängender Stämme zu reduzieren
• Bei gefrorenen Stämmen die Backen vollständig um den Stammkörper schließen, bevor angehoben wird

Merkmale / Technische Spezifikationen

• Verfügbare Modelle: 02, 04, 06, 08, 10, 14, 20
• Trägerkompatibilität: 4 Ton bis 50 Ton je nach Modell
• Max. Backenöffnungen: 1200 mm bis 2800 mm je Modell
• Anbaugewichte: 360 kg bis 2800 kg je Modell
• Arbeitsöldruckbereich pro Modell (typisch 160–200 kg/cm²)
• Betriebsölstrom je Modell: 30–170 L/min je nach Größe
• Zylindervolumen/Leistung je Modell (z. B. 4.0×2 Ton bis 14.0×2 Ton)
• 360° Endlosdreher und doppelte Hydraulikkreise (separat für Backen und Rotator)
