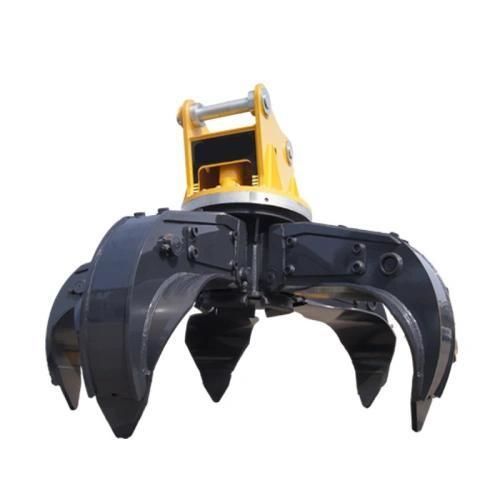

Transport und -Verdichtungsklammer für schwere Umschlagausstattung YGO series

für Umschlaggerätfür LKWfür Materialtransportanlagen

Übersicht
Der Einsatz eines Schalengreifers erhöht die Ladegeschwindigkeit von Schrott um das Mehrfache gegenüber Standard‑Schaufeln. Der Anbau verwendet 4 oder 5 unabhängige hydraulische Zinken, die sich um unterschiedliche Schrott‑ und Abfallmaterialien schließen und so eine dichte Mehrzinken‑Greifung bieten, die Ladezeiten verkürzt und die Handhabungskosten pro Tonne senkt.

Funktionsweise
Ein Schalengreifer nutzt mehrere hydraulische Zinken (4 oder 5), die sich um das Material schließen. Bediener müssen das Trägergewicht, die Backenkapazität (m³), den Arbeitsdruck (bar), die Fördermenge (l/min) und die maximale Öffnungsweite (mm) mit dem Greifermodell und der Einsatzaufgabe abstimmen. Ein 360°‑Drehantrieb wird empfohlen, um die Ausrichtung der Backen über Ladefahrzeugen zu beschleunigen, ohne das Maschinengehäuse zu drehen.

Anwendungen

• Schrottplätze und Recyclinganlagen: greift Roheisen, Bewehrungsstähle und gepresste Ballen für dichte LKW‑Beladung.
• Abfallverarbeitungs‑ und Verbrennungsanlagen: handhabt voluminöse kommunale Feststoffe und räumt tiefe Bunkergruben.
• Abbruchstellen und Baustellenräumung: räumt gemischte Betonplatten, Holz und Stahlträger.
• Team‑Einsätze zur Flächenräumung: Einsatz mit Magneten, Erdbohrern, hydraulischen Sandpumpen und Plattenverdichtern in Multi‑Tool‑Abläufen.

Modelle und Auswahltabelle
Modell | Anzahl Backen | Geeigneter Bagger (t) | Gewicht (kg) | Max. Öffnung (mm) | Höhe geöffnet (mm) | Arbeitsdruck (bar) | Fördermenge (l/min) | Kapazität (m³) | Geeignete Anwendung
YGO04A | 4 / 5 pcs | 6 – 9 t | 355 / 420 kg | 1200 mm | 1000 mm | 200 bar | 50 – 100 l/min | 0,3 m³ | Kleine Schrottplätze, Leichtmetalle, feste Abfälle
YGO06A | 4 / 5 pcs | 10 – 17 t | 900 / 1000 kg | 1600 mm | 1500 mm | 260 bar | 60 – 120 l/min | 0,4 m³ | Mittelgroße Schrottplätze, Autoverwertung, Abfall
YGO08A | 4 / 5 pcs | 18 – 25 t | 1650 / 1900 kg | 2050 mm | 1700 mm | 320 bar | 200 – 250 l/min | 0,8 m³ | Stahlwerke, schwerer Schrott, gepresste Ballen
YGO06B | 4 / 5 pcs | 10 – 17 t | 850 / 1000 kg | 1900 mm | 1550 mm | 260 bar | 60 – 120 l/min | 0,5 m³ | Weitöffnender Typ, lose Abfälle, leichter Schrott
YGO08B | 4 / 5 pcs | 18 – 25 t | 1700 / 1900 kg | 2500 mm | 2000 mm | 320 bar | 200 – 250 l/min | 1,0 m³ | Hochkapazitäts‑Typ, Verladung im Hafen

Bedienertipps
Wählen Sie einen 360°‑Drehantrieb, um die Backen schnell auszurichten. Prüfen Sie wöchentlich die Drehbolzen der Zinken und fetten Sie diese regelmäßig mit schwerem Schmierfett, um Bolzen und Buchsen länger im Service zu behalten. Verwenden Sie Greifer mit eingebauten Zylinderschutzblechen und Überlastventilen im Hydraulikkreislauf, um Dichtungen bei starker Greifbelastung zu schützen.

Auswahlhinweis
Stimmen Sie Greiferkapazität (m³), Baggertonnage sowie Fördermenge/Druck ab: kleinere Modelle (0,3–0,5 m³) für Träger 6–17 t mit 200–260 bar und geringeren Fördermengen; größere Modelle (0,8–1,0 m³) für 18–25 t mit bis zu 320 bar und höheren Fördermengen. Wählen Sie 4‑Zinken‑Backen für voluminöse Teile und 5‑Zinken‑Backen zum Halten kleinerer oder loser Teile.

Häufige Fragen

• 4‑Zinken vs. 5‑Zinken: 4‑Zinken öffnen weiter für voluminösen Schrott; 5‑Zinken schließen enger, um kleine Späne und Drehteile zu halten.
• Zinkentypen: offene Zinken für große Stücke, halbgeschlossene für den allgemeinen Einsatz, geschlossene für feine Partikel.
• Zylinderschutz: Zylinderschutz und Überdruckventile wählen, um Dichtungsschäden zu vermeiden.

Spezifikationen / Technische Daten

• Modellserie: YGO (Beispiele: YGO04A, YGO06A, YGO08A, YGO06B, YGO08B)
• Anzahl Backen: 4 oder 5 Zinken (konfigurierbar)
• Geeigneter Baggergewicht‑Bereich: 6 – 25 t (modellabhängig)
• Kapazitätsbereich: 0,3 m³ bis 1,0 m³
• Arbeitsdruckbereich: 200 – 320 bar
• Fördermengenbereich: 50 – 250 l/min (modellabhängig)
• Max. Öffnungsweiten: 1200 mm bis 2500 mm (modellabhängig)
• Geöffnete Höhen beispielhaft: ~1000 mm bis 2000 mm (modellabhängig)
• Einheitsgewichte (Beispiele): von ~355 kg bis ~1900 kg, je nach Modell
• Geeignete Einsatzgebiete: Schrottplätze, Recycling, Abbruch, Abfallverarbeitung, Verladung im Hafen
