Transport und -Verdichtungsklammer / für Bagger

für Baumaschinenfür Schienenfahrzeugefür Raupen

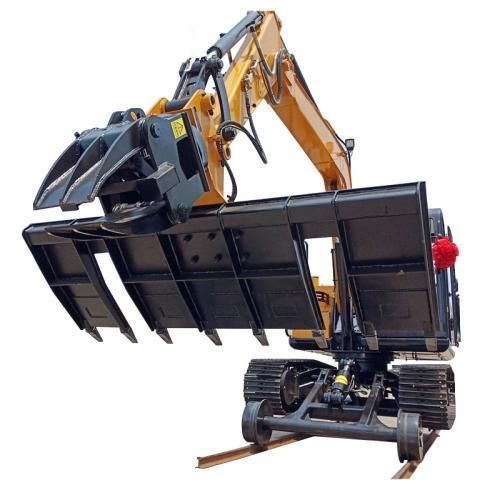

Produktübersicht: Ein am Hydraulikbagger montierter Schwellenwechsler vereint eine integrierte Ballast-Schaberplatte, kraftvolle, einstellbare Spannbacken mit verschleißfesten Gummiauflagen oder Zahnplatten sowie einen kontinuierlichen 360°-Hydraulikrotator, um alte Schwellen zu entnehmen, Ballast zu reinigen, neue Schwellen zu greifen und in einem Arbeitszyklus zu positionieren. Das Anbaugerät verkürzt Sperrzeiten, eliminiert manuelles Heben schwerer Lasten und senkt Personalkosten.

Kernfunktionen:

• Front-Schaber zur Vorreinigung von 5–10 cm Ballast vor der Entnahme.
• Einstellbare Spannbacken mit gummierten Auflagen oder austauschbaren Zahnplatten für Beton-, Holz- oder Stahlschwellen.
• Kontinuierlicher 360° Hydraulikrotator für präzise Ausrichtung ohne Baggerumsatz.
• Hydraulikschnittstellen: zwei externe Zweileitungen (Backen/Schaber und Rotator) mit optionalen pilotgesteuerten Rückschlagventilen.

Einsatzbereiche für Auftragnehmer:

• Fern- und Regionalstrecken im Personenverkehr zur schnellen nächtlichen Erneuerung gebrochener Betonschwellen.
• Betriebs- und Werksgleise im Bergbau/Industrieeinsatz, wo Holz- oder Stahlschwellen ofta ausgetauscht werden müssen.
• U-Bahn- und Straßenbahnwartung in engen Tunneln oder schmalen Trassen.
• Integrierte Baustellen im Verbund mit Ballastverdichtern, Greifern und Bohrgeräten für komplette Gleiserneuerungszyklen.

Bedienerhinweise:

• Ballast 5–10 cm vorab mit dem Schaber entfernen, bevor Betonschwellen gezogen werden, um zu vermeiden, dass kompakter Ballast in die Backe gedrückt und Hydraulikleitungen überlastet werden.
• Beim Umgang mit nassen oder alten Holzschwellen die Klemmkraft reduzieren; für Betonschwellen Kraft erhöhen und Gummiauflagen verwenden.
• Schwenklager des Rotators regelmäßig fetten und pilotgesteuerte Ventile prüfen, um ein Abrutschen der Schwellen an Steigungen zu verhindern.

Auswahl nach Tonnage und Einsatzbedingungen:

• Trägerklasse: Auslegung für 8–15 t Bagger für ausreichende Hubkraft und Hydraulikdurchfluss bei minimaler Gleisbelastung.
• Materialverträglichkeit der Schwellen: Gummiauflagen für Beton, Zahnplatten für Holz/Stahl je nach Anforderung.
• Drehung und Neigung: kontinuierliche 360° Rotatoren beschleunigen das Positionieren an Hängen und engen Trassen.
• Hydraulikinstallation: prüfen, ob der Bagger zwei externe Zweileitungen und den notwendigen Durchfluss/Druck für den Rotator bereitstellt.

Fallstudien-Zusammenfassung: In einem UK-Projekt steigerte der Einsatz eines 360°-rotierenden Schwellenwechslers mit integriertem Ballast-Schaber die Wechselrate von ~6 Schwellen/Stunde auf 25 Schwellen/Stunde (≈4×), sodass aufeinanderfolgende Nachteinsätze möglich wurden und Personal- sowie Strafkosten sanken.

Häufig gestellte Fragen (Auswahl):

• Kann eine Einheit sowohl Betonschwellen als auch Holzschwellen handhaben? Ja — die Backen nehmen Gummiauflagen und Zahnplatten auf; der Bediener passt die hydraulische Klemmkraft an.
• Benötigt ein 8–15 t Bagger zusätzliche Hydraulikleitungen? Ja — zwei externe Zweileitungen sind erforderlich: eine für Backen/Schaber, eine für den 360° Rotator.
• Wie wird Ballaststörung minimiert? Der integrierte Schaber ebnet das Ballastbett unmittelbar nach dem Entfernen der Schwelle, sodass die neue Schwelle auf korrekter Höhe platziert werden kann.

Technische Daten:

• Empfohlene Trägerklasse: 8–15 t Bagger.
• Hauptfunktionen: Ballast-Schaber, einstellbare Spannbacken, kontinuierlicher 360° Hydraulikrotator.
• Backenauflagen: verschleißfeste Gummiauflagen mit optionalen Zahnplatten.
• Hydraulik-Anforderungen: zwei externe Zweileitungen; pilotgesteuerte Rückschlagventile empfohlen am Rotator.
• Betrieblicher Vorteil: ersetzt manuelle Schwellenhandhabung; dokumentierte Produktivitätssteigerung bis zu ~4× im Feldeinsatz.
• Materialhandling: konfigurierbare Klemmkraft für Beton-, Holz- und Stahlschwellen.
