Hydraulische Pfahlbrecher

Überblick
Die Wahl eines ungeeigneten Pfahlbrechers kann die Bewehrung beschädigen und das Zuschneiden von Pfählen verzögern. Dieser modulare hydraulische Pfahlbrecher nutzt synchronisierte Zylinder und Legierungsmeißel, um Ortbeton- oder Fertigpfahlköpfe in Sekunden sauber zu zerbrechen. Im Einsatz arbeitet er typischerweise 15–20× schneller als manuelle Meißel, bewahrt die Kernfundamente und reduziert Verletzungsrisiken.

Funktionsweise
Das Gerät übt punktuelle, konzentrierte Druckkräfte über gehärtete Meißel aus, um die Betonmatrix zu sprengen, ohne die Stahlbewehrung zu scheren. Modulare Verbindungselemente erlauben das Hinzufügen oder Entfernen von Gliedern zur Anpassung des Innendurchmessers an verschiedene Pfahldurchmesser. Meißel sind am Zylinderfrontkopf gestiftet und vor Ort durch Entfernen eines Sicherungsstifts austauschbar.

Wesentliche Unterschiede

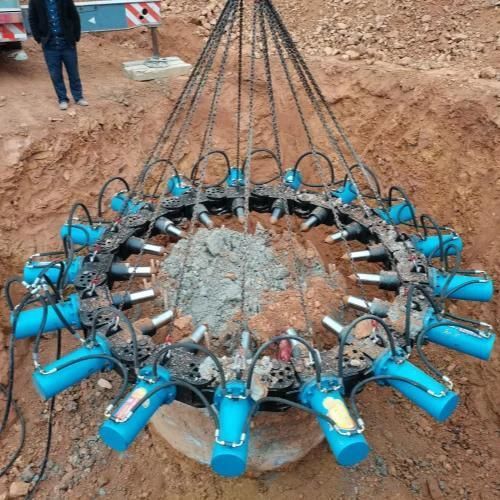

• Modularer runder Pfahlbrecher: Verlinkbare kreisförmige Module zur schnellen Anpassung des Innendurchmessers und zum sauberen Aufbrechen runder Pfähle (ca. 300 mm bis 2000 mm) mit gleichmäßiger radialer Kraftverteilung.
• Quadratischer Pfahlbrecher: Schwere vierseitige Hydraulikzylinder erzeugen von allen vier Seiten gleiche Kräfte und liefern flache, saubere Kanten bei quadratischen Fertigteilquerschnitten (ca. 300 mm bis 600 mm).

Betriebsanweisungen & Praxistipps

• Modulanzahl strikt an Pfahldurchmesser anpassen; falsche Modul-Kombinationen führen zu ungleichmäßigem Zylinderdruck und können die Inneneisen verbiegen.
• Nach dem Aufbrechen des Beton-Kerns den Baggerarm langsam anheben, sodass das Werkzeug den gebrochenen Betonblock sauber vom Pfahl hebt und löst.
• Meißel können vor Ort in Minuten ersetzt werden, indem der Sicherungsstift entfernt und die Meißel getauscht werden.

Abstimmung auf Bagger- oder Antriebsdaten

• Kleine Modulsets (3–6 Glieder): Passend für 300–800 mm Pfähle. Typischer Hydraulikfluss: 25–60 L/min bei 25–30 MPa; betreibbar mit ~15 t Baggern.
• Mittelgroße Sets (7–10 Glieder): Für 800–1400 mm Pfähle. Typischer Fluss: 60–100 L/min; geeignet für 20–30 t Bagger.
• Große Sets für große Durchmesser (11–14 Glieder): Für 1400–2000 mm Pfähle (Brücken, Schienen). Benötigen 100–140 L/min und arbeiten am besten mit dedizierten Hydraulikaggregaten.

Typische Einsatzbereiche

• Hochgeschwindigkeitsbahn- und Brückenfundamente — schnelles Zuschneiden großer Ortbetonpfahlköpfe unter Erhalt der Bewehrung.
• Hafen- und Uferbauten — Einsatz mit Kränen oder Baggern für die Pfahlbearbeitung in maritimer Umgebung.
• Gewerbliche und industrielle Baustellen — kontrolliertes Zerbrechen von Reihen aus quadratischen Fertigteilpfählen oder hochfesten Spannbetonrohren.

Pfahlbrecher-Parameter (Tabelle)
Module Number | PCS | 4 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18
Combination of the total weight | KG | 1600 | 2640 | 2970 | 3300 | 3630 | 3960 | 4290 | 4620 | 4950 | 5280 | 5610 | 5940
Pile diameter range | m | 400-600 | 600-800 | 800-1000 | 1000-1150 | 1150-1300 | 1300-1500 | 1500-1650 | 1650-1800 | 1800-1970 | 1970-2200 | 2200-2360 | 2360-2500
Hydraulic excavator | T | 20T-30T (small modules) | 20T-30T | 20T-30T | 30T-40T (medium modules) | 30T-40T | 30T-40T | Hydraulic system / pump station (larger sets) | Hydraulic system / pump station | Hydraulic system / pump station | Hydraulic system / pump station | Hydraulic system / pump station | Hydraulic system / pump station
Max. Thrust | 300KN
Max. Cylinder Trip | 300mm
Chisel diameter | 110mm
Single module weight | 335KG
Max. Cylinder Pressure | 300MPa
Max. Hoist Capacity | ≤500mm
Single module size | 1015*865*340mm
Machinery tonnage (recommended) | ≥20T
Location pin | Φ35

Häufige Fragen

• Wird der Pfahlbrecher die innere Bewehrung zerstören? Nein — bei korrekter Anwendung brechen die Meißel den Beton, ohne die Bewehrung zu scheren.
• Kann ein Satz verschiedene Durchmesser abdecken? Ja — das modulare Design erlaubt das Hinzufügen oder Entfernen von Modulen, um mehrere runde Pfahldurchmesser zu bedienen.
• Wie werden verschlissene Meißel gewechselt? Meißel sind am Zylinderfrontkopf gestiftet; den Sicherungsstift entfernen und vor Ort austauschen.

Technische Spezifikationen

• Verfügbare Modulanzahlen: 4, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18 Stk.
• Gesamtgewicht Montage (Beispiele): 1600 kg (4 Stk.) bis 5940 kg (18 Stk.)
• Abgedeckter Pfahldurchmesser: ca. 400 mm bis 2500 mm je nach Satz
• Empfohlenes Trägergerät: Bagger ab ~15T (kleine Sätze) bis Hydraulikaggregate für größte Sätze; übliche Empfehlung ≥20T
• Max. Schubkraft: 300 kN
• Max. Zylinderhub: 300 mm
• Meißeldurchmesser: 110 mm
• Einzelmodulgewicht: 335 kg
• Einzelmodulgröße: 1015 × 865 × 340 mm
• Max. Zylinderdruck: 300 MPa
• Max. Hubkapazität (gebrochener Beton): ≤500 mm
• Ortungsstift Durchmesser: Φ35
