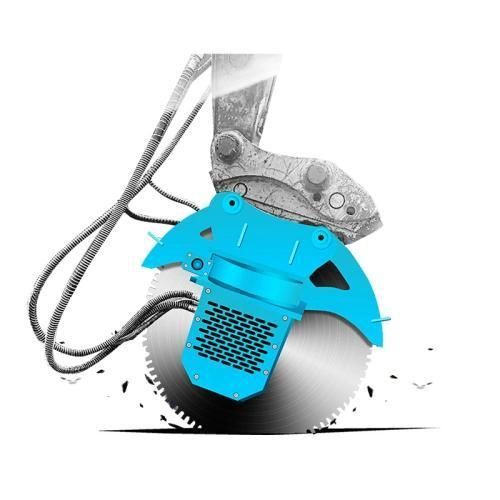

Hydraulischer Schneider / Armatur- für Beton YG-CF series

hohe Härte

Übersicht
Eine hydraulisch an Bagger montierte Fels-/Steinsäge verwendet hochdrehende Diamantscheiben, um Gestein und Stahlbeton vibrationsarm zu schneiden. Im Vergleich zu Hydraulikhämmern ermöglicht das vibrationsreduzierte Design saubere, kontinuierliche Schnitte, reduziert Nacharbeiten und erhöht die Schnittleistung bei Steinbrüchen, Straßenabbruch, Grabenbau und tiefen Fundamentaushüben.

Wesentliche Vorteile

• Saubere, kontinuierliche Schnitte mit Diamantscheibe bei minimaler Vibration und Geräuschentwicklung.
• Schützt benachbarte Fundamente und Strukturen, senkt Nachbearbeitungs‑ und Schleifkosten.
• Tiefschnittfähigkeit bis zu 1.400 mm für starke Betonquerschnitte und große Felsblöcke.
• Modellpalette skaliert zu Baggerklassen von Mini (2 T) bis Schwer (30 T).

Technische Daten (Modellübersicht)

• YG-CF1 — Passender Bagger: 2–4 T; Scheibendurchmesser: 0,4–0,8 m; Schnittbreite: 5 mm; Maximale Schnitttiefe: ≤400 mm; Druck: 30 MPa; Volumenstrom: 30 L/min; Einsatz: Minibagger, Innenabbau, flache Gräben.
• YG-CF2 — Passender Bagger: 6–9 T; Scheibendurchmesser: 1,2–1,6 m; Schnittbreite: 9 mm; Maximale Schnitttiefe: ≤800 mm; Druck: 30 MPa; Volumenstrom: 80 L/min; Einsatz: Straßensanierung, Versorgungsgräben, leichter Kalkstein.
• YG-CF3 — Passender Bagger: 10–18 T; Scheibendurchmesser: 1,8–2,2 m; Schnittbreite: 14 mm; Maximale Schnitttiefe: ≤1100 mm; Druck: 30 MPa; Volumenstrom: 120 L/min; Einsatz: mittlere Versorgungsgräben, Granitzerschnitt, Beton.
• YG-CF4 — Passender Bagger: 20–30 T; Scheibendurchmesser: 2,0–2,8 m; Schnittbreite: 20 mm; Maximale Schnitttiefe: ≤1400 mm; Druck: 30 MPa; Volumenstrom: 190 L/min; Einsatz: Steinbruchblöcke, schwere Gesteine, tiefe Fundamentgruben.

Auswahlhinweise

• Wählen Sie Modell entsprechend Betriebsgewicht des Baggers, Scheibendurchmesser, Schnittbreite und maximaler Schnitttiefe.
• Bei häufigen vertikalen und horizontalen Schnitten empfiehlt sich eine Aufnahme mit 360° Rotation oder 90° Neigung zur Reduktion von Umrüstzeiten.
• Verwenden Sie Hydraulikmotoren mit Schutzventilen, wenn Förderraten/Druck schwanken, um Dichtungen zu schützen und die Scheibendrehzahl zu halten.

Einsatzbereiche

• Steinbrüche und Natursteingewinnung: gerade Begrenzungsfugen an Blöcken schneiden, um Bruch durch Sprengung zu reduzieren und Ausbeute zu erhöhen.
• Städtische Straßendemontage und Betonschnitt: saubere Trassen in Stahlbeton bis 1.400 mm Tiefe schneiden ohne angrenzende Fahrbahnen zu stören.
• Versorgungsgräben und tiefe Fundamentaushübe: saubere vertikale Kanten für sichere Aushub- und Fundamentarbeiten.
• Anlagenworkflow auf komplexen Baustellen: Nach präzisen Begrenzungsschnitten mit der Säge wechseln Teams üblicherweise zu Hydraulikhämmern, Fräsmaschinen, Siebschaufeln, Betonzangen und Erdbohrern.

Fallbeispiel
In einem Steinbruch führte die Kombination einer YG-CF4 (2,8 m Scheibe, 1.400 mm max. Tiefe, 30 MPa, 190 L/min) an einem 20‑t‑Bagger zu einer Steinausbeute-Steigerung von ca. 80%, sauberer Blockkante ohne Nachschleifen und erheblichen Senkungen der Betriebskosten.

Bedienertipps

• Lassen Sie das Gewicht der Scheibe und einen gleichmäßigen Hydraulikfluss die Arbeit machen; vermeiden Sie das Herunterdrücken des Auslegers, um Verklemmungen zu verhindern.
• Halten Sie konstante Vorschubgeschwindigkeit und kontinuierliche Wasserkühlung ein, um Segmentverschleiß zu reduzieren und Hitzeschäden zu vermeiden.
• Reinigen Sie täglich den Gesteinsstaub im Schutzgehäuse, um hart gewordene Ablagerungen und Blockaden der Antriebswelle zu vermeiden.

Häufige Fragen

• Einzel- vs. Doppelscheibe: Einzelscheiben ermöglichen tiefere Schnitte (bis 1.400 mm). Doppelscheiben schneiden zwei parallele Fugen gleichzeitig für Blockgewinnung und Kantenausformung.
• Auswirkungen hydraulischer Fehlanpassung: Zu geringer Volumenstrom reduziert Scheibendrehzahl und Schneidleistung; zu niedriger Druck kann Motorstillstand verursachen. Verwenden Sie abgestimmte Volumenströme/Druck oder Schutzventile.

Technische Spezifikationen

• Modelle: YG-CF1, YG-CF2, YG-CF3, YG-CF4 (Abdeckung 2–30 T).
• Scheibendurchmesser: 0,4 m bis 2,8 m je nach Modell.
• Schnittbreite: 5 mm (YG-CF1) bis 20 mm (YG-CF4).
• Maximale Schnitttiefe: ≤400 mm (YG-CF1), ≤800 mm (YG-CF2), ≤1100 mm (YG-CF3), ≤1400 mm (YG-CF4).
• Betriebsdruck: 30 MPa (alle Modelle).
• Hydraulikstrom-Anforderungen: 30 L/min (YG-CF1), 80 L/min (YG-CF2), 120 L/min (YG-CF3), 190 L/min (YG-CF4).
• Typische Anwendungen: Innenabbrüche, flache Gräben, Straßensanierung, Versorgungsgräben, Granitschnitt/Steinbruch, schwere Gesteine und tiefe Fundamentarbeiten.
