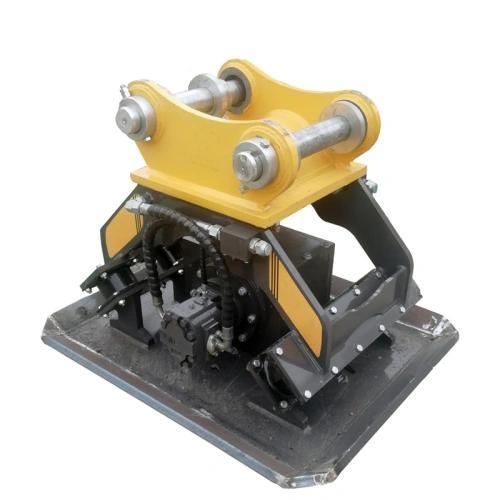

Rüttelplatte zum Wenden YG series

für BaggerVerdichtung

Produktübersicht
Ein auf dem Bagger montierter Plattenverdichter wandelt Hydraulikfluss in hochfrequente Vibrationen um und erzielt so tiefe, gleichmäßige Verdichtung. Im Vergleich zu handgeführten Rüttlern erreicht er enge oder tiefe Gräben sicher, erhöht die Tagesleistung und reduziert den Personaleinsatz in gefährlichen Baugruben.

Einsatzbereiche

• Rohrgräben und Verfüllung von Versorgungsleitungen: Erreicht enge, tiefe Gräben, verdichtet Bodenschichten und verhindert zukünftige Setzungen.
• Straßenböschungen und Flussufer: Die Reichweite des Baggerauslegers ermöglicht das Verdichten steiler Böschungen und das Formen von Ufern aus sicherer Position.
• Verbau- und Fundamentverdichtung: Hochfrequente Vibrationen sind in beengten Bereichen effektiv, um Verdichtungsvorgaben zu erfüllen.
• Bauplatzräumung und Entwässerungsarbeiten: Häufig in Kombination mit anderen Baggeranbaugeräten für Nivellierung, Reinigung und Drainagevorbereitung verwendet.

Spezifikationen (Modelle)

• YG-32: Geeignete Bagger 4–9 T; Vibrationskraft 40 kN; Erregerfrequenz ≥2000 RPM; Arbeitsdruck 15 MPa; Max. Durchfluss 60 L/min; Abmessungen 900×550×750 mm; Schlagfläche 900×550 mm; Gewicht 380 kg; Typische Anwendungen: enge Versorgungsgräben, Höfe, flache Böden.
• YG-50: Geeignete Bagger 10–18 T; Vibrationskraft 65 kN; Frequenz ≥2000 RPM; Druck 15 MPa; Max. Durchfluss 100 L/min; Abmessungen 1160×700×930 mm; Schlagfläche 1160×700 mm; Gewicht 550 kg; Typische Anwendungen: Stadtsanierungen, mittelgroße Grabenverfüllungen.
• YG-80: Geeignete Bagger 20–27 T; Vibrationskraft 110 kN; Frequenz ≥2200 RPM; Druck 15 MPa; Max. Durchfluss 160 L/min; Abmessungen 1350×900×1000 mm; Schlagfläche 1350×900 mm; Gewicht 920 kg; Typische Anwendungen: Autobahnbau, tiefe Rohrverfüllungen.
• YG-107: Geeignete Bagger 30–40 T; Vibrationskraft 150 kN; Frequenz ≥2200 RPM; Druck 15 MPa; Max. Durchfluss 160 L/min; Abmessungen 1350×900×1050 mm; Schlagfläche 1350×900 mm; Gewicht 1050 kg; Typische Anwendungen: Bergwerksfahrbahnen, schwere Gebäudefundamente.

Bedienhinweise & Wartung

• Ein Druckbegrenzungsventil in der Hydraulikleitung ist notwendig; überhöhter Druck beschädigt Hydraulikmotoren und zu hoher Durchfluss überhitzt exzentrische Lager.
• Vom Fuß der Böschung nach oben arbeiten, um zu vermeiden, dass lose Materialien nach unten rutschen und die Böschung schädigen.
• Wöchentlich Gummidämpfer und Befestigungsschrauben prüfen; lose Befestigungen übertragen Vibrationen in den Ausleger und können Zylinder beschädigen.
• Exzenterwellenlager alle 40 Betriebsstunden mit hochtemperaturbeständigem Schmierfett nachfetten, um die Lagerlebensdauer zu verlängern.

Technische Daten

• Brand: YG Machinery
• Modellfamilie: YG Serie (YG-32, YG-50, YG-80, YG-107)
• Geeignetes Trägergewicht: 4–40 T je nach Modell
• Vibrationskraftbereich: 40–150 kN je nach Modell
• Erregerfrequenz: ≥2000–≥2200 RPM (modellabhängig)
• Arbeitsdruck: 15 MPa für die aufgeführten Modelle
• Maximaler Hydraulikdurchfluss: 60, 100 oder 160 L/min (modellabhängig)
• Typische Abmessungen und Schlagflächen: siehe Modellliste oben
• Maschinengewichte je Modell: 380 kg (YG-32), 550 kg (YG-50), 920 kg (YG-80), 1050 kg (YG-107)
• Haupteeinsätze: Grabenverfüllung, Fahrbahnverdichtung, Fundament- und Böschungsverdichtung, enge Versorgungsgräben
• Empfohlene Zubehörteile/Installation: robuste Gummidämpfer zur Rückstoßisolierung; Druckbegrenzungsventil in der Ölleitung
