Elektrisch geschalteter Magnettransporter YGML series

für Schrottumschlagfür Schrottfür Stahlblech

Übersicht

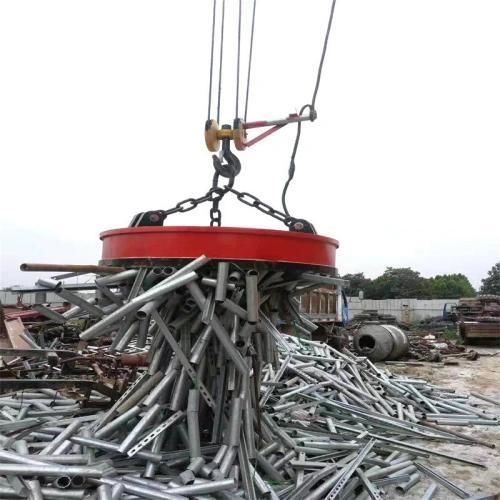

Ein elektromagnetischer Baggermagnet der YGML‑Serie ist eine elektrisch betriebene Platte, die ferromagnetische Teile auf Abruf aufnimmt und freigibt. Er beschleunigt das Schrottpicking und die Materialumschlagprozesse und reduziert manuelle Handhabung. Die Geräte verfügen über eine dicht abgeschlossene, feuchtigkeitsresistente Gehäuseausführung für den Einsatz in nassen Bedingungen; für Unterwasserbetrieb sind spezielle potting‑ und korrosionsschützende Dichtungen vorgesehen.

Funktionsweise und Bedienerhinweise

• Die unter Spannung stehende Spule erzeugt ein Magnetfeld, das Stahl anzieht; Abschalten der Spannung gibt die Last sauber frei.
• Die dichte Bauweise ermöglicht Einsätze auf nassen Baustellen; für Tauchbetrieb ist die spezielle Unterwasserausführung erforderlich.
• Längerer Dauerbetrieb erwärmt die Spule, erhöht den elektrischen Widerstand und reduziert die Hebekraft um etwa 15–20 % — planen Sie die Einsatzzyklen entsprechend.
• Bedienerhinweise: Magnet flach auf lose Eisenteile legen vor dem Einschalten; direkten Kontakt mit der Bodenplatte unmittelbar nach Abschalten wegen Restwärme vermeiden; Anschlusskastendichtungen regelmäßig prüfen, um Wassereintritt und Kurzschlüsse zu verhindern.

Modelle und Spezifikationen

• YGML02 — Geeignete Trägerkapazität: 4–6 t; Gewicht: 1400 kg; Leistung: 5 kW; Außendurchm.: 700 mm; Förderstrom: 30–55 l/min; Betriebsdruck: 170 bar — kleine Schrottplätze, Reinigung mit Minibagger.
• YGML04 — 7–11 t; 1500 kg; 8 kW; 800 mm; 50–100 l/min; 180 bar — Autoverwerter, leichtes LKW‑Beladen.
• YGML06 — 12–16 t; 1890 kg; 8 kW; 900 mm; 90–110 l/min; 190 bar — Baustellenbewehrung aufnehmen, Sortierung.
• YGML08 — 17–23 t; 2000 kg; 10 kW; 1100 mm; 100–140 l/min; 200 bar — mittlere Schrottplätze, gebündelte Stahlhandhabung.
• YGML10 — 24–30 t; 2200 kg; 10 kW; 1200 mm; 130–170 l/min; 210 bar — große Umschlagplätze, Gleisstapelung.
• YGML14 — 31–40 t; 2500 kg; 15 kW; 1300 mm; 200–250 l/min; 250 bar — Schiffswerften, Stahlwerke, schwere Beladung.
• YGML20 — 41–50 t; 2800 kg; 15 kW; 1400 mm; 250–320 l/min; 250 bar — Hafenanlagen, schwere Schlacke, übergroße Schrottstücke.

Typische Einsatzorte

• Schrottplätze und Autoverwerter: Aufsammlung loser und gebündelter Schrottteile, Bleche und zerkleinerte Karosserien.
• Abbruch und Abfallaufbereitung: Herausziehen von vergrabenem Bewehrungsstahl und Bindedraht aus Betonbruch zur Verbesserung der Rückgewinnungsqualität.
• Bahnwartung: Heben von Schienen, Auflageplatten und Schrauben zum Stapeln und Verladen.
• Integrierte Arbeitsabläufe: Kombination mit Schneidwerkzeugen, Greifern und Siebmulden zur Optimierung von Sortierung und Verarbeitung.

Steuerungs‑ und Energieoptionen

• 24‑V‑DC‑Steuerkasten — Anschluss an die Baggerbatterie für kleinere Modelle und einfache Installationen.
• Hydraulisch angetriebener Generator (Hilfsgenerator) — liefert stabile Spannung und höhere dauerhafte Hebeleistung für schwere, kontinuierliche Einsätze.

Häufige Punkte

• Rechnen Sie mit einer 15–20%igen Verringerung der Magnetkraft bei längeren Dauerzyklen durch Spulenheizung; wählen Sie geeignete Spulen und steuern Sie die Einsatzzustände.
• Unterwasserbetrieb ist nur mit zertifizierten Tauchmodellen möglich, die wasserdicht vergossen (potting) und korrosionsgeschützt sind.

Technische Daten

• Manufacturer / Brand: YG Machinery
• Serie: YGML (Modelle YGML02, YGML04, YGML06, YGML08, YGML10, YGML14, YGML20)
• Trägerkapazitätsbereich: 4–50 t (modellabhängig)
• Gewichtsbereich: ca. 1400–2800 kg
• Leistungsbereich: 5–15 kW
• Außendurchmesserbereich: 700–1400 mm
• Förderstrombereich: 30–320 l/min
• Betriebsdruck: typ. 170–250 bar
• Schutz: feuchtigkeitsresistentes, dichtes Gehäuse; Unterwasser‑Varianten verfügbar
• Betriebswarnungen: Spulenwärme reduziert die Hebekraft — Zyklusüberwachung erforderlich; elektrische Dichtungen prüfen, um Wassereintritt zu vermeiden; nicht unter Spannung setzen über herumfliegenden Stahlfragmenten.
