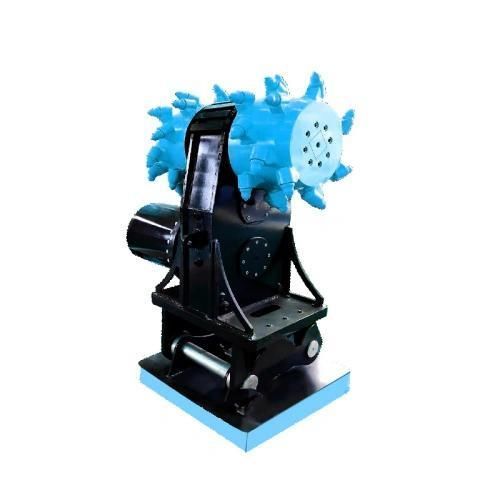

Hydraulischer Schneider / Armatur- für Beton YG series

für Rohrehohe Härte

Produktübersicht
Eine hydraulische Trommelfräse zerkleinert verwitterten Fels, Mergel und tonige Sandsteine mit niedriger Vibration und geringem Lärm, liefert saubere Oberflächen und Mahlgut von 10–50 mm, das sich für direktes Verfüllen von Gräben eignet. Im Vergleich zu herkömmlichen hydraulischen Meißeln arbeitet sie bei diesen Materialien 3–5× schneller.

Antriebs- und Leistungsoptionen
Antriebssysteme umfassen Kettenantrieb und hydraulischen Direktantrieb für leichte Träger sowie zahnradgetriebene Doppelmotorkonzepte für schwere Bergbauprojekte. Zahnradgetriebene Doppelmotoren liefern sehr hohe Drehmomente (Beispiele bis ~111.300 N·m) für das Fräsen harter Gesteine.

Auswahlhinweise
Die Trommelfräse muss auf Trägergewicht (Bagger), maximale Hilfs-Hydraulikfördermenge und Nennarbeitsdruck abgestimmt werden. Prüfen Sie die Hilfsleitung und die Rücklauf-Gegenpressung vor Ort vor der Auswahl: zu geringe Fördermenge begrenzt die Drehzahl und hohe Gegenpressung überhitzt Hydraulikmotoren und schädigt Dichtungen schnell.

Modellvergleich
Model | Carrier Weight (T) | Rated Flow (L/min) | Rated Pressure (MPa) | Max Torque (N.m) | Pick Teeth (pcs)
YG-140 | 3 – 8 T | 40 L/min | 28 MPa | 3,000 N.m | 22 – 44 pcs
YG-210S | 18 – 25 T | 268 L/min | 28 MPa | 9,000 N.m | 44 – 68 pcs
YG-350 | 30 – 50 T | 580 L/min | 30 MPa | 23,500 N.m | 76 pcs
YG-800 | 80 – 120 T | 1,800 L/min | 35 MPa | 111,300 N.m | 84 pcs

Empfohlener Arbeitsablauf auf der Baustelle
Für die Sortierung von Gesteinsmaterial und direktes Verfüllen, koppeln Sie die Trommelfräse mit einem Siebschaufel, um Feinanteile zu trennen. Für größere Blöcke empfehlen sich Brecherschaufeln. Bei Fundamentabbrüchen kombinieren Sie mit einem Pfahlbrecher oder hydraulischen Betonzerkleinerer zum Entfernen von Stützen, Zerkleinern von Platten und Scherschneiden von Bewehrung.

Anwendungsbereiche

• Tunnelbau und tiefe Gräben: Formgebung von Tunnelprofilen, Reinigung von Überbreiten und Aufrauen von Flächen bei minimierter Rissbildung im Untergrund.
• Versorgungsgräben und Rohrvortrieb: Schneiden schmaler Gräben mit sauberen senkrechten Wänden und Erzeugen feiner Zuschlagstoffe, ideal für sofortiges Rohrverfüllung.
• Unterwasserarbeiten und Abbruch: Bearbeitung von Pfählen und Innenwänden unter Wasser ohne zerstörerische hohe Vibrationen.
• Spezialisierte Steinbrüche und Forstwirtschaft: Abrunden von Steinbruchkanten, Zerkleinern von Baumstümpfen und Nivellieren steiler Hänge, wo Standard-Schaufeln versagen.

Bedienerhinweise & FAQs (Auswahl)

• Lebensdauer der Zähne hängt von Härte und Abrasivität des Gesteins ab: typischerweise ~200–300 h in weichem Schiefer/Mergel, 50–80 h in sehr abrasivem Sandstein; verschleißfeste Hartmetallspitzen verlängern die Lebensdauer.
• Hydraulische Fräsen benötigen kontinuierlich hohen Öldurchsatz und sehr geringe Rücklauf-Gegenpressung; zu geringer Durchsatz begrenzt die Drehzahl und hohe Gegenpressung beschädigt Motordichtungen.
• Die gemahlenen Partikel liegen typischerweise bei 10–50 mm und erfüllen in vielen Fällen die Anforderungen für Trench-Backfill ohne zusätzliche Zerkleinerung.

Technische Daten

• Brand: YG Machinery
• Handelsbezeichnung: YG series
• Empfohlener Trägergewichtbereich: 3 T bis 120 T
• Bemessener Hydraulikdurchflussbereich: 40 L/min bis 1.800 L/min
• Bemessener Druckbereich: 28 MPa bis 35 MPa
• Maximale Drehmomentbeispiele: 3.000 N.m (YG-140), 9.000 N.m (YG-210S), 23.500 N.m (YG-350), 111.300 N.m (YG-800)
• Anzahl Werkzeugzähne: 22–84 pcs je nach Modell
• Typische Korngröße des Mahlguts: 10–50 mm (geeignet für Trench-Backfill)
• Antriebsoptionen: Kettenantrieb, hydraulischer Direktantrieb, zahnradgetriebener Doppelmotor
• Empfohlene Zubehörteile: Siebschaufel zur Trennung von Feinmaterial; Brecherschaufel für große Brocken; Pfahlbrecher oder hydraulischer Pulverisierer für Betondemontage
• Kühlung/Staubkontrolle: Interne Sprühwasser-Systeme empfohlen für Tunnel-/Untertage-Einsatz
• Betriebshinweis: Überprüfen Sie stets den Hilfs-Hydraulikdurchfluss und die Rücklauf-Gegenpressung vor Einsatz, um Motortemperierung zu vermeiden
