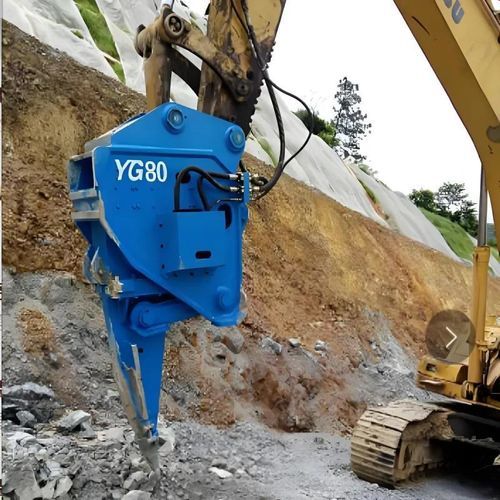

Vibrations-Ripper YG series

Übersicht
Ein Vibrations-Ripper kombiniert hochfrequente Vibrationen mit Reißkraft, um verwitterte und gespaltene Gesteinsschichten zu zerschlagen. Er erhöht die Abtragsraten und senkt gleichzeitig Hydrauliköltemperaturen und Ausklappenschläge im Vergleich zu herkömmlichen Einzylinder-Hämmern.

Leistung & Vorteile

• Typische Produktivitätssteigerungen von 3–5× in gebrochenen Materialien (Feldmessungen: Sandstein, verwitterte Gesteine, Gips).
• Niedrigere Hydrauliköltemperaturen und reduzierte Belastung des Auslegers bei korrekter Auslegung.
• Geringere Ausfallraten und vereinfachte Zahnpflege durch verschraubbare Zahnkappen.

Feldtipps

• Neigen Sie den Zahn in flachem Winkel und ziehen Sie ihn, damit die Vibration entlang von Schichten wirkt statt senkrecht zu bohren.
• Bei klüftigem Kalkstein die Schneide entlang natürlicher Störungszonen anlegen, um die Bruchgeschwindigkeit zu erhöhen.
• Bolzenverriegelungen alle 4 Betriebsstunden prüfen und das Exzentergetriebe regelmäßig schmieren.

Funktionsweise
Hydraulische Komponenten erzeugen Hochfrequenzvibrationen, während der Ripper Zug-/Reißkraft ausübt. Die Vibration verursacht innere Risse, die Reißwirkung entfernt das gebrochene Gestein und ermöglicht schnelleren Vorschub in gebrochenem oder verwittertem Gestein als bei konventionellen Hämmern.

Typische Anwendungen

• Tagebaue: schnelles Abreißen von Sandstein, Schiefer und Kalkstein ohne Sprengstoff.
• Unterwasser-Grabenbau: geschlossene Gehäuse arbeiten gegen Wasserdruck.
• Gefrorener Boden & Gipsabbau: effektiv bei Permafrost und Mineralbänken.
• Bauvorbereitung & Rodung: kombiniert mit Stubbenzangen oder Betonzerkleinern einsetzbar.

Abstimmung auf die Baggergröße
Die richtige Träger- und Hydraulikdimension schützt die Pumpe und maximiert die Brechkraft. Typische Modellzuordnung:

• Mittelgroße Bagger (20–29 t): YG-30, YG-40 — 120–170 L/min, ~3000–3300 kg.
• Schwere Bagger (30–46 t): YG-50, YG-60 — 175–250 L/min, ~4900–5200 kg.
• Starke Bergbaubagger (46–90 t): YG-70, YG-80 — 280–450 L/min, ~6800–9600 kg.

Feldfall-Zusammenfassung
In einem Steinbruch führte der Austausch eines Standard-Hammers gegen einen YG-60 an einem 36-t-Bagger zu einem Anstieg der Tagesleistung von ~300 t/Tag auf >1000 t/Tag, einer Reduktion des Treibstoffverbrauchs pro Tonne um ~20% und einer Senkung der Wartungskosten um ~35% aufgrund niedrigerer Hydrauliktemperaturen und geringerer Auslegerbelastung.

Technische Tabelle
Model | Anwendbarer Bagger (t) | Durchfluss (L/min) | Arbeitsdruck (Kg) | Gewicht (Kg)
YG-30 | 20–25 | 120–140 | 260–315 | 3000
YG-40 | 25–29 | 145–170 | 260–315 | 3300
YG-50 | 30–36 | 175–210 | 260–315 | 4900
YG-60 | 36–46 | 215–250 | 260–315 | 5200
YG-70 | 46–60 | 280–345 | 260–315 | 6800
YG-80 | 60–90 | 350–450 | 260–315 | 9600

FAQs

• Wodurch unterscheidet sich ein Vibrations-Ripper von einem Hydraulikhämmer? — Der Hammer arbeitet mit Kolbenschlägen; der Vibrations-Ripper nutzt Hochfrequenzvibration plus Reißwirkung, um Gestein zu spalten und herauszuziehen, was in gebrochenen Materialien effizienter ist.
• Beschädigt die Vibration den Ausleger? — Bei korrekter Auslegung und Montage begrenzen Dämpfungselemente die übertragene Energie und schützen das Trägergerät.
• Wie werden verschlissene Zähne gewartet? — Spitzen aus verschleißfester Legierung können angeschweißt oder vor Ort über verschraubbare Kappen schnell ersetzt werden.

Technische Daten

• Produktfamilie: YG-Serie Vibrations-Ripper (YG-30 bis YG-80).
• Anwendbare Baggergröße: 20–90 t, je nach Modell.
• Hydraulikdurchfluss: 120–450 L/min, je nach Modell.
• Arbeitsdruck: ~260–315 Kg.
• Gewichtsspanne: ~3000–9600 kg.
• Haupteinsatzgebiete: Steinbrüche, Unterwassergrabungen, gefrorener Boden, Gipsabbau, Bauvorbereitung.
