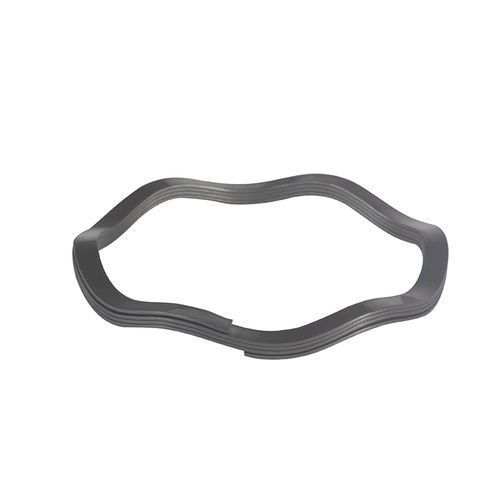

Druckfeder

gewelltFlachdrahtEdelstahl

Beschreibung

• Kohlenstoffstahl verschachtelte Wellenfeder wird aus einem durchgehenden Flachdrahtfaden parallel vorgestapelt.
• Das Stapeln einzelner Federn für höhere Belastungen entfällt.
• Ineinander verschachtelte Wellenfedern aus Kohlenstoffstahl führen zu einer Federrate, die proportional zur Anzahl der Windungen zunimmt.
• Sie können enorme Kräfte ausüben und behalten dennoch die Präzision einer Rundkorn-Wellenfeder bei.
• In vielen Anwendungen ersetzen geschachtelte Wellenfedern aus Kohlenstoffstahl Tellerfedern, insbesondere in Fällen, in denen eine hohe, aber genaue Kraft erforderlich ist.

Allgemeine Hinweise
Obwohl die Feder klein ist, wird sie häufig verwendet. Sie ist in der Maschinenbau-, Automobil-, Petrochemie- und Elektrizitätsindustrie vertreten. Gewöhnliche Single-Turn-Wellenfedern sind elastische Elemente mit mehreren Spitzen und Tälern auf einem Metallring, während Multi-Turn-Wellenfedern aus mehreren Single-Turn-Wellenfedern bestehen. Der Unterschied besteht darin, dass Multi-Turn- oder verschachtelte Wellenfedern nicht einfach übereinandergelegt werden, sondern durch ein spezielles kontinuierliches Wickelverfahren hergestellt werden.

Klassifizierung und Funktionsprinzip
Wellenfedern werden üblicherweise unterteilt in:

• Single-Turn-Wellenfedern: einschichtiger geschlossener Typ ("O"-förmig) und einschichtiger offener Typ ("C"-förmig).
• Wellenfedern mit mehreren Windungen.
• Geschachtelte Wellenfeder aus Kohlenstoffstahl.

Wellenfedern mit einer Umdrehung sind geeignet für kurze Hübe und geringe bis mittlere Federkräfte, mit guter Zuverlässigkeit. Wellenfedern mit mehreren Windungen bieten größere Hübe bei mittleren bis geringen Federkräften und sind ein Ersatz für zylindrische Federn. Geschachtelte Wellenfedern aus Kohlenstoffstahl können alle Eigenschaften der Wellenfeder beibehalten und gleichzeitig sehr hohe elastische Kräfte erzeugen; sie können in vielen Fällen Tellerfedern ersetzen.

Spezifikation (Tabelle)
Produktname: Geschachtelte Wellenfeder aus Kohlenstoffstahl
Außendurchmesser: 5mm-1000mm
Anzahl der Züge: Kundennachfrage
Anzahl der Wellen: Kundennachfrage
Freie Höhe Ref.: Kundennachfrage
Belastung: Kundennachfrage
Umdrehen: Rechtsdrehung
Material: Edelstahl/304H / 316 / 316L / 631 / 17-7PH / Monel-Legierung / Inconel X-750
Verarbeitungshandwerk: 1. Material gekauft - produzieren - zuerst; 2. Testen - Coiling - Inspektion - Wärme; 3. Behandlung - Reinigungsoberfläche; 4. Behandlung - Abschluss; 5. Testen - Verpacken - Versand
Verarbeitungsschritte: Entwurf → Zeichnung → Flachdraht → CNC-Bearbeitung → Wärmebehandlung → Oberfläche → Endbearbeitung → Qualitätskontrolle → Verpackung
Anwendung: Motor, Hauptmotor des Kompressors, Flüssigkeitsventil, Wasserventil, Luftventil, Automobilkupplung, Bremse, elektrischer Anschluss, Lagervorspannvorrichtung und Ausgleichsvorrichtung, Wellendichtung, Gleitringdichtung usw.
Verpackung: 1. Innenverpackung: Plastiktüte
2. Außenverpackung: Karton
3. Andere Verpackungen: Holz- oder Kunststoffpaletten je nach Wunsch
Anwendungsindustrien: Luft- und Raumfahrt, Automobil, Medizin, Off-Highway, Öl und Gas, Windkraft, Verbraucherindustrie

Charakteristika / Spezifikationen

• Produktname: Geschachtelte Wellenfeder aus Kohlenstoffstahl
• Modellbezeichnung: Nested Wave Spring
• Außendurchmesser (Bereich): 5 mm bis 1000 mm
• Umdrehungsrichtung: Rechtsdrehung
• Materialoptionen: Edelstahl (304H, 316, 316L, 631, 17-7PH), Monel-Legierung, Inconel X-750
• Verarbeitungsablauf: Materialbeschaffung → Coiling → Inspektion → Wärmebehandlung → Oberflächenbehandlung → Endbearbeitung → Qualitätskontrolle → Verpackung
• Hauptanwendungen: Motoren, Kompressoren, Ventile, Kupplungen, Bremsen, Dichtungen, Spannvorrichtungen u. a.
