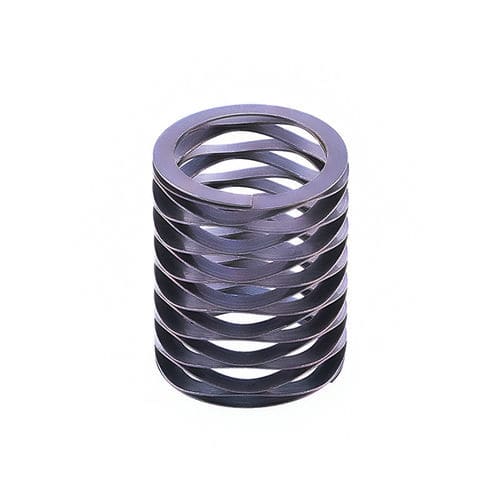

Druckfeder LM40 series

TraktionTorsiongewickelt

Wellenfedern mit mehreren Windungen, gewellte Druckfedern mit Unterlegscheiben, Außendurchmesser 40 mm

Beschreibung:

• Eine Wellenfeder mit mehreren Windungen (auch gewundene Wellenfeder oder Mikrowellenfeder) wird aus vorgehärtetem Flachdraht im Verfahren "On-Edge Coiling" (Edge-Winding) hergestellt. Während dieses Prozesses werden Wellen hinzugefügt, um Federwirkung zu erzielen.
• Endwellenfedern mit mehreren Windungen sind für Anwendungen geeignet, die enge Lasteinfederungsspezifikationen und kritischen axialen Platz erfordern.
• Fähigkeiten: Federstärke von 0,15 mm bis 0,7 mm (0,006" bis 0,0276").
• Feder-Außendurchmesser: 12 mm bis 60 mm (0,472" bis 2,36").

Klassifizierung von mehrgängigen Wellenfedern mit Unterlegscheiben

• Je nach wirkender Last: Druck, Zug und Torsion.
• Nach Struktur: zylindrische Schraubenfedern und Schraubenfedern mit variablem Durchmesser (letztere tragen hauptsächlich Drucklasten).
• Nach Form: konisch, rollend, konkav und konvex.
• Nach Herstellung/Verwendung: große Schraubenfedern (in der Regel warmgeformt) und kleine Schraubenfedern (in der Regel kaltgeformt).

Merkmale von Wellenfedern mit Zwischenscheiben und mehreren Windungen

• Präzise Einstellleistung: Empfindliche Kraft-Weg-Beziehung.
• Gute Weichheit: Relativ großer Verformungsbereich.
• Einfache Herstellung und kompakter Aufbau.
• Hohe Energierate.
• Korrosionsbeständigkeit: Inconel 718 hält einer Vielzahl atmosphärischer Umgebungen gut stand, auch bei Meerwasserexposition.
• Hitzebeständigkeit: Inconel 718 ist ausscheidungshärtbar und geeignet für erhöhte Temperaturen (bis etwa 700 °C).
• Gute Lötbarkeit.

Anwendungen von mehrgängigen Wellenfedern mit Unterlegscheiben

• Luft- und Raumfahrt: Verwendung als Aktuatoren und Dämpfer in Flugzeugsystemen.
• Medizinische Geräte: Federn in kieferorthopädischen Anwendungen und anderen medizinischen Geräten.
• Automobil: Einsatz in Aufhängungen und Antriebsstrangsystemen.
• Industrieausrüstung: Verwendung in Getrieben, Pumpen und Ventilen zur Steuerung von Druck und Spannung.
• Elektronik: Komponenten in Schaltanlagen, Steckverbindern, Computerperipherie.
• Öl & Gas: Verwendung in Bohrlochwerkzeugen und ähnlichen Geräten.

Weitere Produktmerkmale und Vorteile

• Multi-Turn-Design: größere Einfederungsfähigkeit bei kompakter Bauweise.
• Shim Ends (Ausgleichsscheiben): bieten Stabilität, gleichmäßige Kontaktfläche und vereinfachen die Positionierung.
• Präzise Fertigung: gleichmäßige, präzisionsgewickelte Konstruktion für Konsistenz und Zuverlässigkeit.
• Hohe Tragfähigkeit trotz geringer Bauhöhe.
• Großer Ablenkungsbereich und gute Anpassungsfähigkeit an variable Kräfte und Bewegungen.
• Platzsparend und kosteneffizient durch Langlebigkeit und reduzierte Wartungshäufigkeit.
• Anpassungsoptionen: verschiedene Größen, Materialien und Beschichtungen möglich.

Spezifikation (Tabelle)
Teile-Nr. | Bohrungsdurchmesser (mm) | Lears-Schaft Durchmesser | Belastung (N) | Arbeitshöhe (mm) | Freie Höhe (mm) | Wellen | Wendet sich | Dicke (mm) | Radiale Wand | Federrate (N/MM)
LM40-H1 | 40 | 30 | 300 | 5.66 | 9.14 | 4.5 | 3 | 0.46 | 3.38 | 86.21
LM40-L1 | 40 | 30 | 100 | 2.9 | 9.14 | 3.5 | 3 | 0.41 | 3.38 | 16.03
LM40-M1 | 40 | 30 | 150 | 5.44 | 9.14 | 3.5 | 3 | 0.53 | 3.63 | 40.54
LM40-H2 | 40 | 30 | 300 | 7.54 | 12.19 | 4.5 | 4 | 0.46 | 3.38 | 64.52
LM40-L2 | 40 | 30 | 100 | 3.86 | 12.19 | 3.5 | 4 | 0.41 | 3.38 | 12
LM40-M2 | 40 | 30 | 150 | 7.24 | 12.19 | 3.5 | 4 | 0.53 | 3.63 | 30.3
LM40-H3 | 40 | 30 | 300 | 9.42 | 15.24 | 4.5 | (nicht angegeben) | (nicht angegeben) | (nicht angegeben) | (nicht angegeben)

Hinweis: Die Tabelle enthält beispielhafte Spezifikationen für verschiedene Ausführungen (Teile-Nr.).
