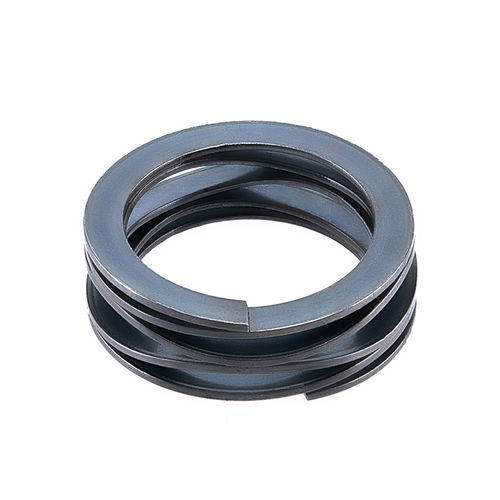

Druckfeder LM28 series

gewickeltgewelltFlachdraht

Überblick
Multi-Turn-Wellenfedern (auch Spiralwellenfedern oder Scrowave-Federn genannt) sind Federn aus vorgehärtetem Flachdraht, hergestellt im Verfahren „On-Edge-Coiling“ (Edge-Winding). Durch Hinzufügen von Wellen erhalten sie einen Federeffekt. Mehrgängige Wellenfedern mit Unterlegscheibenende bieten eine flache Kontaktfläche für Abdeckelemente und Lager und sind geeignet für Anwendungen mit engen Lastablenkungsspezifikationen und begrenztem axialen Bauraum.

Beschreibung / Funktion
Die grundlegende Funktion mehrgängiger Wellenfedern mit Unterlegscheibenende besteht darin, nach dem Anziehen einer Mutter eine Kraft auf die Mutter auszuüben, die Reibung zwischen Mutter und Schraube zu erhöhen und dadurch das Lösen durch Vibrationen zu verhindern. Die Schnappfeder der Federscheibe (elastische Unterlegscheibe / Schnappscheibe) verhindert das Lösen der Schraube durch verzahnte Innenflächen und radiale Entlastungsflächen, die eine Verriegelungswirkung erzielen.

Material und Behandlung
Material: 65Mn Federstahl. Wärmebehandlung: Härte HRC44-51HRC. Oberflächenbehandlung: (aufgeführt als vorhanden auf der Produktseite).

Bedingungen für Ausfall / Einflussfaktoren

• Qualitätsprobleme der verwendeten Materialien oder unzureichende Herstellungsprozesse können zu vorzeitiger elastischer Materialermüdung und Ausfall führen.
• Ungünstige Einsatzbedingungen, insbesondere erhöhte Umgebungstemperaturen über den Auslegungsbereich hinaus, können die Elastizitätsgrenzen überschreiten und zum Versagen führen.

Anwendungen von mehrgängigen Wellenfedern mit Unterlegscheibenende

• Präzisionsinstrumente: z. B. Messinstrumente, Prüfgeräte (gleichmäßige, präzise Kraftabgabe).
• Luft- und Raumfahrt & Verteidigung: Aktuatoren, Ventile und andere Komponenten mit Bedarf an zuverlässiger, konstanter Kraft.
• Medizinische Geräte: chirurgische Instrumente, implantierbare Geräte, Diagnosegeräte (platzsparende, präzise Federung).
• Elektronik: Mobiltelefone, Laptops, Unterhaltungselektronik (geringe Bauhöhe, zuverlässige Kraft).
• Industriemaschinen: Pumpen, Motoren und weitere Maschinenelemente, die gleichmäßige Kräfte erfordern.

Merkmale

• Hohe Kraft bei kompakter Bauweise – geeignet für begrenzten Bauraum.
• Konsistente und präzise Kraftabgabe.
• Langlebig durch hochwertige Werkstoffe (bei ordnungsgemäßer Auslegung und Materialwahl).
• Shim-Ende: ermöglicht präzise Steuerung der eingebauten Höhe und der Last.
• Niedriges Profil / flaches Design.

Spezifikation
Teile-Nr. | Wirkt in Bohrungsdurchmesser (mm) | Lears-Schaft Durchmesser (mm) | Belastung (N) | Arbeitshöhe (mm) | Freie Höhe (mm) | Wellen | Wendet sich | Dicke (mm) | Radiale Wand (mm) | Federrate (N/MM)
LM28-H1 | 28 | 22 | 130 | 4.57 | 7.24 | 3.5 | 3 | 0.46 | 2.39 | 48.69
LM28-L1 | 28 | 22 | 50 | 3.76 | 7.24 | 3.5 | 3 | 0.3 | 2.39 | 14.37
LM28-M1 | 28 | 22 | 80 | 4.39 | 7.24 | 3.5 | 3 | 0.38 | 2.39 | 28.07
LM28-H2 | 28 | 22 | 130 | 6.07 | 9.65 | 3.5 | 4 | 0.46 | 2.39 | 36.31
LM28-L2 | 28 | 22 | 50 | 5.00 | 9.65 | 3.5 | 4 | 0.3 | 2.39 | 10.75
LM28-M2 | 28 | 22 | 80 | 5.84 | 9.65 | 3.5 | 4 | 0.38 | 2.39 | 21.00
LM28-H3 | 28 | 22 | 130 | 7.59 | 12.07 | 3.5 | 5 | 0.46 | 2.39 | 29.02
LM28-L3 | 28 | 22 | 50 | 6.27 | 12.07 | 3.5 | 5 | 0.3 | 2.39 | 8.62
LM28-M3 | 28 | 22 | 80 | 7.32 | 12.07 | 3.5 | 5 | 0.38 | 2.39 | 16.84
LM28-H4 | 28 | 22 | 130 | 9.12 | 14.48 | 3.5 | 6 | 0.46 | 2.39 | 24.25
LM28-L4 | 28 | 22 | 50 | 7.52 | 14.48 | 3.5 | 6 | 0.3 | 2.39 | 7.18
LM28-M4 | 28 | 22 | 80 | 8.79 | 14.48 | 3.5 | 6 | 0.38 | 2.39 | 14.06
LM28-H5 | 28 | 22 | 130 | 10.64 | 16.89 | 3.5 | 7 | 0.46 | 2.39 | 20.80
LM28-L5 | 28 | 22 | 50 | 8.79 | 16.89 | 3.5 | 7 | 0.3 | 2.39 | 6.17
LM28-M5 | 28 | 22 | 80 | 10.24 | 16.89 | 3.5 | 7 | (nicht angegeben) | (nicht angegeben) | (nicht angegeben)

Caractéristiques / spécifications techniques

• Artikelnummer (interne Referenz): 0fc4927e4b1b
• Produkttyp: Mehrgängige (Multi-Turn) Wellenfeder mit Shim-End (Unterlegscheibenende)
• Material: 65Mn Federstahl
• Wärmebehandlung / Härte: HRC44-51
• Oberflächenbehandlung: vorhanden (Produktseite gibt Oberflächenbehandlung an)
• Verfügbare Varianten: mehrere Teile-Nummern (z. B. LM28-H1, LM28-L1, LM28-M1, ... LM28-M5) mit unterschiedlichen Wirkbohrungsdurchmessern, Arbeitshöhen, Freien Höhen und Federraten
• Hauptanwendungen: Präzisionsinstrumente, Luft- und Raumfahrt, Medizinische Geräte, Elektronik, Industriemaschinen
• Eigenschaften: niedriger Profilaufbau, präzise Last- und Höhensteuerung durch Shim-Ende, hohe Kraftdichte
