Druckfeder

gewelltFlachdrahtEdelstahl

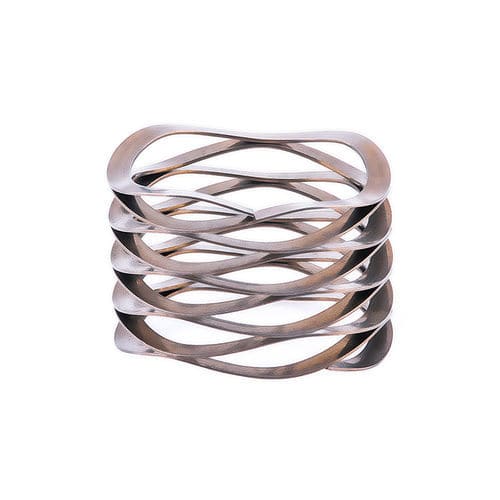

Hochpräzise Edelstahl-Quadratdraht-Wellenfeder

Beschreibung:

• Wellenfedern mit mehreren Windungen aus quadratischem Draht werden aus Flachdraht geformt und haben Wellenberge, die ihre Form beibehalten. Wellenfedern dienen als Lastträger, spielen und kompensieren Maßabweichungen innerhalb von Baugruppen.
• Wellenfedern aus quadratischen Drähten oder Druckfedern mit mehreren Wellen bieten größere Einfederungsmöglichkeiten als Federn aus runden Drähten und benötigen weniger axialen Platz.
• Lispring-Wellenfedern (Flachdraht-Druckfedern) bieten den einzigartigen Vorteil der Platzersparnis, wenn sie als Ersatz für Schraubenfedern verwendet werden.

Technische Beschreibung / Eigenschaften (Detail): Die Vierkantdraht-Wellenfeder trägt enorme Belastungen auf kleinem Raum. Im Vergleich zu anderen Federtypen ist die Verformungsenergie pro Volumeneinheit der Vierkantdraht-Wellenfeder größer. Sie verfügt über gute Puffer- und Stoßdämpfungsfähigkeiten, insbesondere bei überlagerter Kombination. Aufgrund des Effekts des Oberflächenreibungswiderstands ist der Effekt der Stoßdämpfung und Energieableitung wichtig. Die quadratische Drahtwellenfeder hat variable Steifigkeitseigenschaften: Durch Änderung des Verhältnisses zwischen der Höhe des inneren Kegelstumpfs und der Dicke der Scheibe lassen sich unterschiedliche Federkennlinien erzielen (linear, ansteigend, abfallend oder Kombinationen). Variable Steifigkeitscharakteristiken können auch durch Kombination bzw. Stapelung von Scheiben unterschiedlicher Dicken erzielt werden. Durch Änderung der Anzahl oder Kombination von Scheiben können unterschiedliche Tragfähigkeiten und Kennlinien erreicht werden. In Kombination sind die Federn sehr hohen Belastungen ausgesetzt; die einzelne Scheibengröße ist nicht groß, was Herstellung und Wärmebehandlung erleichtert. Bei beschädigten Scheiben ist nur ein Austausch einzelner Scheiben erforderlich, was Wartung und Reparatur erleichtert. Richtig konstruiert und hergestellt hat die Vierkantdraht-Wellenfeder eine lange Lebensdauer. Da die Rechteckdraht-Wellenfeder ringförmig ist, wird die Kraft konzentrisch konzentriert.

Materialhinweis: Feder aus Edelstahl 631 (17-7PH) ist ein ausscheidungshärtender Edelstahl mit hoher Korrosionsbeständigkeit, Zähigkeit und hoher Ermüdungsfestigkeit. Er kann in einem Temperaturbereich etwa von -40°C bis 380°C eingesetzt werden und wird häufig als hitzebeständiger Federstahl verwendet.

Merkmale der quadratischen Drahtwellenfeder

• Vierkantdraht-Design: quadratischer Querschnitt liefert höhere Federkraft und Belastbarkeit gegenüber Runddraht-Wellenfedern.
• Wellenform: Der Draht ist wellenförmig aufgewickelt, was die Federwirkung und Druckkraft ermöglicht.
• Platzsparend: Sehr kompakt und benötigt weniger axiale Baulänge als herkömmliche Schraubenfedern.
• Leicht: Das Design macht diese Federn leicht und einfach zu handhaben.
• Hohe Kraftdichte: Kann hohen Belastungen auf kleinem Raum standhalten.
• Reduzierte axiale Höhe: Geeignet für Anwendungen mit begrenztem Platzangebot.
• Langlebig: Aus hochfestem Material mit hoher Korrosionsbeständigkeit, dauerhaft und zuverlässig.

Wesentliche Merkmale / Einsatzbereiche:

• Großer Verformungsbereich und impressiver Einfederungsbereich.
• Vielseitig einsetzbar in Branchen wie Luft- und Raumfahrt, Automobil, Erdöl, Medizintechnik, Windenergie, Baumaschinen und Unterhaltungselektronik.
• Anwendungen: Gleitringdichtungen, elektrische Steckverbinder, Lagervorspannung und andere Industrieprodukte.

Verpackung (Kurz): Innere Verpackung: Plastikbeutel; äußere Verpackung: Karton; weitere Verpackungen: Holz- oder Plastikpaletten je nach Anforderung.

Caractéristiques / spécifications techniques:

• Produktname: 17-7PH (631) Mehrwellen-Druckfedern aus Edelstahl – Wellenfeder
• Länge: 57,15 mm
• Nicht-Standards: OEM erhältlich (bei Bereitstellung von Zeichnung oder Muster)
• Federaußendurchmesser: 60 mm
• Federinnendurchmesser: 50 mm
• Form: Rund
• Probe: Kostenlos (wenn vorrätig)
• Umdrehen: Linksdrehung / Rechtsdrehung
• Materialien: Edelstahl (304H, 316, 316L, 631), 65Mn, 20# Alloy, 17-7PH, Monel Alloy, Inconel X-750
• Verarbeitungsschritte: Materialeingang → Produktion (Wicklung) → Inspektion → Wärmebehandlung → Reinigung/Oberflächenbehandlung → Endbehandlung → Prüfung → Verpackung → Versand
• Anwendung: Luft- und Raumfahrt, Automobil, Erdöl, medizinische Geräte, Windenergie, Baumaschinen, Unterhaltungselektronik (z. B. Gleitringdichtungen, elektrische Steckverbinder, Lagervorspannung)
