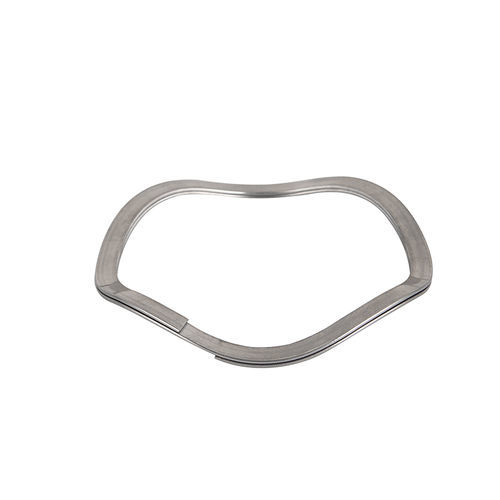

Druckfeder NSSB series

gewickeltgewelltFlachdraht

Produktübersicht

• Ineinander verschachtelte Wellenfedern werden aus einem durchgehenden Flachdrahtfaden parallel vorgestapelt.
• Das Stapeln einzelner Federn für höhere Belastungen entfällt.
• Ineinander geschachtelte Federn führen zu einer Federrate, die proportional zur Anzahl der Windungen zunimmt.
• Sie können enorme Kräfte ausüben und behalten dennoch die Präzision einer Rundkorn-Wellenfeder bei.
• In vielen Anwendungen ersetzen geschachtelte Wellenfedern Tellerfedern, insbesondere in Fällen, in denen eine hohe, aber genaue Kraft erforderlich ist.

Zusätzliche Beschreibung
Heavy-coil wave springs are also called nested wave springs and stacked wave springs. This kind of spring varies with the number of waves and layers, and the stiffness changes accordingly. Sie werden hauptsächlich dort eingesetzt, wo wenig Bauraum vorhanden ist, ein bestimmter Hub erforderlich ist und größere Lasten gefordert werden. In einigen Anwendungen ersetzen sie schrittweise Tellerfedern und werden in unterschiedlichen Industrien breit verwendet. Design und Auswahl können gemäß Anforderungen erfolgen; Proben und Zeichnungen können für die Verarbeitung und kundenspezifische Anpassung bereitgestellt werden.

Vorteile von geschachtelten Wellenfedern
Verschachtelte Wellenfedern haben mehrere Windungen, die parallel gewickelt sind, um mehr Kraft zu erzeugen. Federn dieses Typs sind so konstruiert, dass sie im Vergleich zu herkömmlichen Federn mit einer Windung sehr hohe Federkräfte erzeugen. Sie werden häufig in der Automobil-, Öl-&-Gas- und Verbindungsindustrie verwendet. Einsatzbereiche sind u. a. Dichtungen, Ventile und das Vorspannen von Lagern. Die Kraft einer verschachtelten Wellenfeder nimmt proportional zur Anzahl der Windungen zu. Das Zusammendrücken einer Wellenfeder erzeugt Biege- oder Zugspannungen, die die maximale erzeugbare Kraft begrenzen, ohne dass die Feder versagt oder sich dauerhaft verformt. Es wird empfohlen, dass die berechnete Arbeitsspannung geringer ist als die Mindestzugfestigkeit des Werkstoffs bei statischen Anwendungen und weniger als 80% der Mindestzugfestigkeit bei dynamischen Anwendungen. Gestapelte Einzelspiralfedern ermöglichen höhere Belastungen bei gleichmäßiger Verteilung der Last. Eine verschachtelte Feder bietet die erforderliche Belastung, ohne mehrere Teile stapeln zu müssen. Aufgrund fehlender schwimmender Enden und eng aneinander sitzender Windungen eignen sich verschachtelte Wellenfedern ideal für automatisierte Handhabungsprozesse (Pick-and-Place) und verhindern Verheddern bei Vibrationszuführung.

Spezifikation
Teile-Nr. | Wirkt in Bohrungsdurchmesser (mm) | Lears-Schaft Durchmesser (mm) | Belastung (N) | Arbeitshöhe (mm) | Freie Höhe (mm) | Wellen | Wendet sich | Dicke (mm) | Radiale Wand (mm) | Federrate (N/MM)
NSSB-0063-L3 | 19 | 13.36 | 106.8 | 1.83 | 3.31 | 3 | 2 | 0.25 | 1.98 | 72
NSSB-0075-L2 | 22 | 15.75 | 124.6 | 1.88 | 3.14 | 3 | 2 | 0.3 | 2.39 | 99
NSSB-0075-L3 | 24 | 17.02 | 133.5 | 1.88 | 3.73 | 3 | 2 | 0.3 | 2.39 | 72
NSSB-0087-L2 | 26 | 18.14 | 142.4 | 2.34 | 3.37 | 3 | 2 | 0.36 | 3.18 | 137
NSSB-0087-L3 | 28 | 20.07 | 151.3 | 2.34 | 3.79 | 3 | 2 | 0.36 | 3.18 | 104
NSSB-0095-L2 | 30 | 21.87 | 169.1 | 2.34 | 4.42 | 3 | 2 | 0.36 | 3.18 | 81
NSSB-0095-L3 | 32 | 23.67 | 178.0 | 2.39 | 4.07 | 3 | 2 | 0.41 | 3.38 | 106
NSSB-0102-L2 | 35 | 26.42 | 195.8 | 2.39 | 4.94 | 3 | 2 | 0.41 | 3.38 | 77
NSSB-0102-L3 | 37 | 28.65 | 204.7 | 2.44 | 4.72 | 3 | 2 | 0.46 | 3.38 | 90
NSSB-0110-L2 | 40 | 31.01 | 222.5 | 2.44 | 5.70 | 3 | 2 | 0.46 | 3.38 | 68
NSSB-0110-L3 | 42 | 33.50 | 231.4 | 2.44 | 3.71 | 4 | 2 | 0.46 | 3.38 | 182
NSSB-0118-L2 | 47 | 38.18 | 258.1 | 2.44 | 4.52 | 4 | 2 | 0.46 | |

Charakteristiken / Spezifikationen technisches

• Materialien: Kohlenstoffstahl, Edelstahl, 17-7PH (SUS631)
• Alternative Bezeichnungen: Heavy-coil wave springs, nested wave springs, stacked wave springs
• Einsatzbereiche: Anwendungen mit begrenztem Bauraum, Dichtungen, Ventile, Vorspannung von Lagern, Automobil-, Öl-&-Gas- und Verbindungsindustrie
• Eigenschaften: Hohe Kräfte bei geringer Bauraumhöhe, Federsteifigkeit hängt von Anzahl der Wellen und Schichten ab
• Empfehlung Belastung: Berechnete Arbeitsspannung < Mindestzugfestigkeit des Werkstoffs (statisch); < 80% der Mindestzugfestigkeit (dynamisch)
• Vorteil in der Fertigung: Geeignet für automatisierte Pick-and-Place-Prozesse (keine schwimmenden Enden, reduziert Verheddern)
• Kategorie: Verschachtelte Wellenfedern
• Artikelnummer (SKU/Retailer ID) auf der Seite: c1e2a53b5677
