Gewellte Feder L200 series
KompressiongewickeltFlachdraht

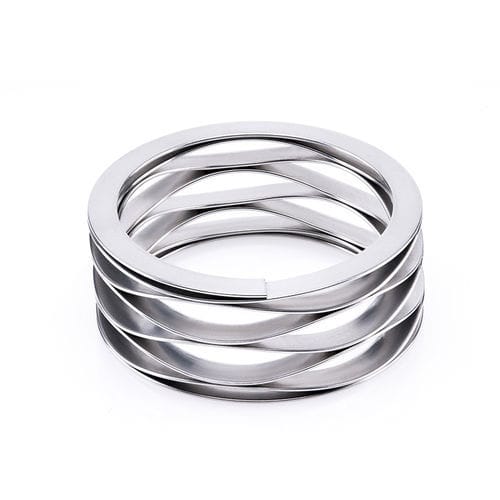

Gewellte Feder - L200 series - Zhejiang Lisheng Spring Co., Ltd. - Kompression / gewickelt / Flachdraht
Gewellte Feder - L200 series - Zhejiang Lisheng Spring Co., Ltd. - Kompression / gewickelt / Flachdraht
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Funktion
Kompression
Typ
Flachdraht, gewickelt, gewellt
Material
Edelstahl, aus Edelstahl 304
Anwendung
für die Fahrzeugindustrie, für mechanische Bauteile, für elektrische Ausrüstung, für medizinische Geräte
Weitere Eigenschaften
Präzision, korrosionsbeständig
Drahtdurchmesser

Min: 0,15 mm
(0,01 in)

Max: 0,7 mm
(0,03 in)

Außendurchmesser

Min: 12 mm
(0,5 in)

Max: 60 mm
(2,4 in)

Innendurchmesser

50,8 mm
(2 in)

Stärke

Min: 111,13 N

Max: 400,08 N

Länge unter Belastung

Min: 2,39 mm
(0,09 in)

Max: 11,81 mm
(0,46 in)

Windungszahl

Min: 3 unit

Max: 7 unit

Beschreibung

Multi-Wellenfedern, gewellte Druckfedern mit Unterlegscheiben aus Edelstahl
Beschreibung:
  • Eine mehrgängige Wellenfeder aus rostfreiem Stahl mit Unterlegscheibenende (auch Spiralwellenfeder oder Scrowave-Feder genannt) ist eine Feder, die aus vorgehärtetem Flachdraht im Verfahren „On-Edge-Coiling“ (auch „Edge-Winding“ genannt) hergestellt wird. Dabei werden Wellen hinzugefügt, um einen Federeffekt zu erzielen.
  • Mehrwellige Federn eignen sich für Anwendungen mit engen Last- und Ablenkungsspezifikationen und dort, wo axialer Bauraum begrenzt ist.
  • Fähigkeiten: Federstärke von 0,15 mm bis 0,7 mm.
  • Federaußendurchmesser (Form-Beispiele): 12 mm bis 60 mm.

Mehrgängige Wellenfedern mit Unterlegscheibenende sind konzepteile, die axiale Belastungen (statisch oder wechselnd) aufnehmen können. Übliche Standardaußendurchmesser liegen zwischen 6,0 mm und 600,00 mm; die Dicke kann im Bereich 0,2 mm bis 40,00 mm liegen. Wellenfedern sind elastische Elemente, die in mechanischen und elektronischen Industrien weit verbreitet sind. Unter Belastung erzeugen sie große elastische Verformungen und wandeln mechanische Arbeit bzw. kinetische Energie in Verformungsenergie um. Nach Entlastung kehrt die Feder in ihren Ursprungszustand zurück und gibt die Energie wieder frei. Wellenfedern sind anwendbar dort, wo Korrosionsbeständigkeit, Temperaturbeständigkeit oder nichtmagnetische Eigenschaften gefordert sind.

Vorteile:
  • Hohe Steifigkeit, starke Puffer- und Vibrationsabsorptionsfähigkeit.
  • Hält große Belastungen bei geringer Verformung; geeignet für Anwendungen mit geringem axialen Platzbedarf.
  • Variable Steifigkeitseigenschaften und breites Spektrum an nichtlinearen Kennwerten.
  • Eigenschaften können durch Kombination (Involution, Stapelung), durch unterschiedliche Dicken oder Blattanzahlen variiert werden.

Merkmale:
  • Kurzer Hub und hohe Lastaufnahme.
  • Geringer Platzbedarf.
  • Einfach in Kombination zu verwenden.
  • Einfache Wartung und Austausch.
  • Kosteneffizient und sicher.
  • Langlebig.

Spezifikation:
Teile-Nr. | Wirkt in Bohrungsdurchmesser (mm) | Lears-Schaft Durchmesser (mm) | Belastung (N) | Arbeitshöhe (mm) | Freie Höhe (mm) | Wellen | Wendet sich | Dicke (mm) | Radiale Wand (mm) | Federrate (N/MM)
mm | mm | (N) | mm | mm | mm | mm | N/MM
L200-H1 | 50.8 | 40.64 | 400.08 | 5 | 9.53 | 4.5 | 3 | 0.61 | 3.76 | 88.55
L200-L1 | 50.8 | 40.64 | 111.13 | 2.39 | 9.53 | 3.5 | 3 | 0.46 | 3.63 | 15.575
L200-M1 | 50.8 | 40.64 | 222.26 | 3.56 | 9.53 | 4.5 | 3 | 0.46 | 3.63 | 37.275
L200-H2 | 50.8 | 40.64 | 400.08 | 6.55 | 12.7 | 4.5 | 4 | 0.61 | 3.76 | 65.1
L200-L2 | 50.8 | 40.64 | 111.13 | 3.05 | 12.7 | 3.5 | 4 | 0.46 | 3.63 | 11.55
L200-M2 | 50.8 | 40.64 | 222.26 | 4.67 | 12.7 | 4.5 | 4 | 0.46 | 3.63 | 27.65
L200-H3 | 50.8 | 40.64 | 400.08 | 8.43 | 15.88 | 4.5 | 5 | 0.61 | 3.76 | 53.725
L200-L3 | 50.8 | 40.64 | 111.13 | 4.01 | 15.88 | 3.5 | 5 | 0.46 | 3.63 | 9.45
L200-M3 | 50.8 | 40.64 | 222.26 | 6.22 | 15.88 | 4.5 | 5 | 0.46 | 3.63 | 23.1
L200-H4 | 50.8 | 40.64 | 400.08 | 9.88 | 19.05 | 4.5 | 6 | 0.61 | 3.76 | 43.575
L200-L4 | 50.8 | 40.64 | 111.13 | 4.55 | 19.05 | 3.5 | 6 | 0.46 | 3.63 | 7.7
L200-M4 | 50.8 | 40.64 | 222.26 | 7.06 | 19.05 | 4.5 | 6 | 0.46 | 3.63 | 18.55
L200-H5 | 50.8 | 40.64 | 400.08 | 11.81 | 22.1 | 4.5 | 7 | 0.61 | 3.76 | 38.85
L200-L5 | 50.8 | 40.64 | 111.13 | 5.51 | 22.1 | 3.5 | 7 | 0.46 | 3.63 | 6.65

Hinweis: Die obigen Tabellenzeilen sind Standardbeispiele; weitere Abmessungen und Ausführungen sind je nach Kundenanforderung und Lagerprogramm möglich.

Caractéristiques / spécifications techniques:
  • Material: Edelstahl 304 (für diese Artikelvariante).
  • Herstellungsverfahren: On-Edge-Coiling (Edge-Winding).
  • Dicke (Herstellungsfähigkeit): typ. 0,15 mm bis 0,7 mm; allgemeine Produktionsbereiche können 0,2 mm bis 40,00 mm umfassen.
  • Außendurchmesser (Beispielbereiche): Formbeispiele 12 mm bis 60 mm; allgemeine Standardgrößen 6,0 mm bis 600,00 mm.
  • Eigenschaften: hohe Steifigkeit, gute Vibrationsdämpfung, geeignet für begrenzten axialen Raum, variable Steifigkeit durch Kombinationen.
  • Anwendungen: Automobiltechnik (z. B. Ventiltrieb), medizinische Geräte (z. B. Pumpen), allgemeine mechanische und elektronische Anwendungen.
  • Lagerprogramm: Hersteller führt eine große Anzahl Standardgrößen auf Lager (variierende Verfügbarkeit je nach Ausführung).
