Druckfeder FlachdrahtEdelstahlfür Motoren
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Funktion
- Kompression
- Typ
- Flachdraht
- Material
- Edelstahl
- Anwendung
- für Maschine, für die Fahrzeugindustrie, für Gebäude, Leistung, für Gas- und Erdölindustrie, für medizinische Anwendung, für Motoren, für Pumpen, für Wälzlager, für Ventil
- Norm
- ISO
- Außendurchmesser
Max: 60 mm
(2,4 in)Min: 5 mm
(0,2 in)- Innendurchmesser
Max: 58 mm
(2,28 in)Min: 4,78 mm
(0,19 in)- Stärke
Max: 500 N
Min: 100 N
Beschreibung
Produktübersicht
Beschreibung:
Hauptfunktionen
Vorteile / Materialeigenschaften (INCONEL X-750)
Weitere Vorteile und Servicehinweise
Caractéristiques / spécifications techniques

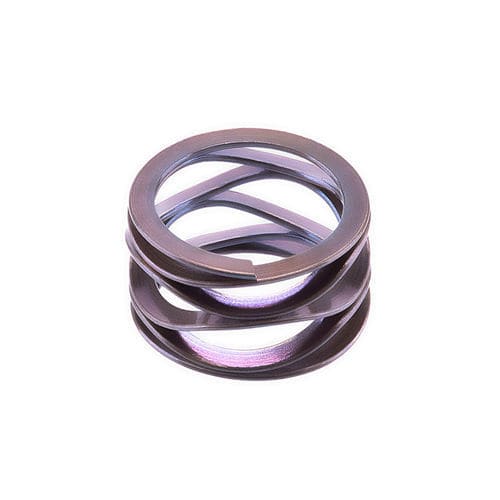

- Multi-Turn-Wellenfedern mit Ausgleichsstückende aus INCONEL X-750, auch als Spiralwellenfeder oder Scrowave-Feder bezeichnet. Hergestellt aus vorgespanntem Flachdraht im Verfahren On-Edge-Coiling (Edge-Winding), bei dem Wellen hinzugefügt werden, um einen Federeffekt zu erzielen.
Beschreibung:
- Die Wellenfedern mit mehreren Windungen und Unterlegscheiben aus INCONEL sind für Anwendungen gedacht, die enge Last-Deformations-Spezifikationen erfordern und bei denen der axiale Bauraum kritisch ist.
- Herstellungsverfahren: On-Edge-Coiling (Edge-Winding) von vorgehärtetem Flachdraht.
- Typisches Anwendungsfeld: Steuerung der Bewegung in Maschinen (z. B. Ventilfedern), Vibrations- und Stoßabsorption (z. B. Pufferfedern), Energiespeicherung (z. B. Uhrfedern) sowie als Kraftmesselement.
- Fähigkeiten: Federstärke von 0,15 mm bis 0,7 mm.
- Federaußendurchmesser: von 12 mm bis 60 mm.
- Beispielausführung (kundenspezifisch): ID 80 mm, freie Höhe 300 mm, 3,5 Wellen, 50 Windungen, Materialvariante 17-7 PH.
Hauptfunktionen
- Steuerung mechanischer Bewegungen (z. B. Ventil- und Kupplungsfedern).
- Absorption von Vibrations- und Stoßenergie (z. B. als Pufferelemente).
- Speicherung und Abgabe mechanischer Energie.
- Einsatz als Kraftmesselement mit bestimmtem Last-/Verformungsverhalten (Federsteifigkeit).
Vorteile / Materialeigenschaften (INCONEL X-750)
- Gute Korrosions- und Oxidationsbeständigkeit bis ca. 980 °C.
- Hohe Festigkeit bei Betriebstemperaturen bis ca. 800 °C.
- Gute Relaxationsbeständigkeit (insbesondere bis ca. 540 °C).
- Gute Verformbarkeit und Schweißbarkeit; geeignet für entspannungsbeständige Federn mit hoher Festigkeit, z. B. in Luftfahrtanwendungen.
Weitere Vorteile und Servicehinweise
- Industrieerfahrung: Spezialisierung auf Wellenfedern seit 2009.
- Musterverfügbarkeit: Muster können in der Regel innerhalb von 7 Tagen bereitgestellt werden (kostenfrei, wenn vorhandenes Werkzeug genutzt werden kann).
- Kurze Lieferzeiten möglich, üblicher Ablaufangabe: Lieferung innerhalb ca. 7 Tagen bei üblicher Verfügbarkeit.
Caractéristiques / spécifications techniques
- Produktbezeichnung (Handelsname): Multi Turn Wave Springs with Shim End INCONEL X-750
- Materialoptionen: INCONEL X-750; weitere Erwähnung: 17-7 PH (als Beispiel)
- Federstärke: 0,15 mm – 0,7 mm
- Federaußendurchmesser: 12 mm – 60 mm
- Beispielabmessung (kundenspezifisch): ID 80 mm, freie Höhe 300 mm, 3,5 Wellen, 50 Windungen
- Herstellverfahren: On-Edge-Coiling (Edge-Winding) aus vorgespanntem Flachdraht
- Kategorie: Wellenfedern mit mehreren Windungen / Multi-turn wave springs
- Produkt-ID / interne Artikelnummer: fc9de07da248
