Keramikstange

SiliziumnitridZirkoniumHochtemperatur

Overview

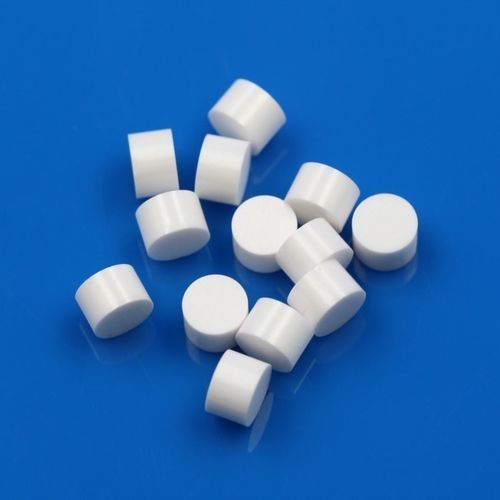

Innovacera Technische Keramikeinsätze sind entwickelt für Bridge-Plug- und Frac-Plug-Slip-Systeme im Bohrloch. Hauptabmessung: OD 9 mm × 6 mm. Je nach Einsatzbedingungen werden sie aus Zirkonia (ZrO2) oder Siliziumnitrid gefertigt. Die Einsätze bilden die zentralen Verzahnungselemente zur Montage bohrbarer Bridge-Plugs und gestufter Frac-Plugs in Öl- und Gasbohrungen und tragen zur sicheren und effizienten Isolation unter Tage bei.

Properties

• Greift beim Setzen in die Rohroberfläche ein
• Erhält die Bohrlochdruckverhältnisse während des Einsatzes
• Schnelles und sauberes Ausmühlen nach dem Frac
• Widerstandsfähig gegen hohe Temperaturen, hohen Druck, saure und hochsaline Umgebungen
• Setzkraft wird über Mandrel übertragen
• Einsätze dehnen sich und greifen am Casing für mechanischen Halt
• Dichtelemente aktivieren sich zur Druckzonentrennung
• Nach dem Set wird eine sichere Barriere unter Tage hergestellt

Zirconia Ceramic Material Properties
Physical Properties
Properties — Unit — Value
Main Composition — % — ZrO2: 94.65%, Y2O3: 5.35%
Density — g/cm3 — ≥6.0
Water Absorption — % — 0.00

Mechanical Properties
Hardness — HV — 1,400.00
Bending Strength — Kgf/mm2 — 11.00
Compressive Strength — Kgf/mm2 — 25.00

Thermal Properties
Thermal Expansion Coefficient (0–1000℃) — 10-6/K — 9.5×10-6
Thermal Shock Resistance — T(℃) — 360.00
Thermal Conductivity — W/m·K — 3.00

Electrical Properties
Volume Resistance Rate (20℃) — Ω·cm — >10^12

Advantages

• Reduziert Gesamtkosten des Betriebs und Nichtproduktionszeit (NPT)
• Ersetzt herkömmliche Hartstofflösungen
• Steigert die Zuverlässigkeit von Downhole-Tools unter anspruchsvollen Bedingungen
• Konzipiert für komplexe und unkonventionelle Öl- und Gasoperationen

Applications

• Mehrstufige Stimulation von Shale Gas und Tight Oil
• HTHP-Bohrungen (hohe Temperatur und hoher Druck)
• Sauer- und hochsaline Bohrungen
• Well-Intervention und Recompletion
• Geothermische Bohrungen
• Pipeline-Inspektionskomponenten und Verschleißauflagen für Pumpen

Specifications

• Hauptgröße: OD 9 mm × 6 mm
• Typische Werkstoffe: Zirkonia (ZrO2 stabilisiert mit Y2O3) oder Siliziumnitrid
• Hauptzusammensetzung (Beispiel Zirkonia): ZrO2: 94.65%, Y2O3: 5.35%
• Dichte: ≥6.0 g/cm3
• Wasseraufnahme: 0.00%
• Härte: ~1,400 HV
• Biegefestigkeit: 11.00 Kgf/mm2
• Druckfestigkeit: 25.00 Kgf/mm2
• Wärmeausdehnungskoeffizient (0–1000℃): 9.5×10-6 /K
• Thermischer Schockwiderstand: 360 ℃
• Wärmeleitfähigkeit: 3.00 W/m·K
• Volumenwiderstand (20℃): >10^12 Ω·cm
• Entwickelt, um sich am Casing zu verankern, Druckzonen zu isolieren und ein schnelles, sauberes Ausmühlen zu ermöglichen
