Hydraulikzylinder

teleskopischKolbenstangenStahl

Produktübersicht

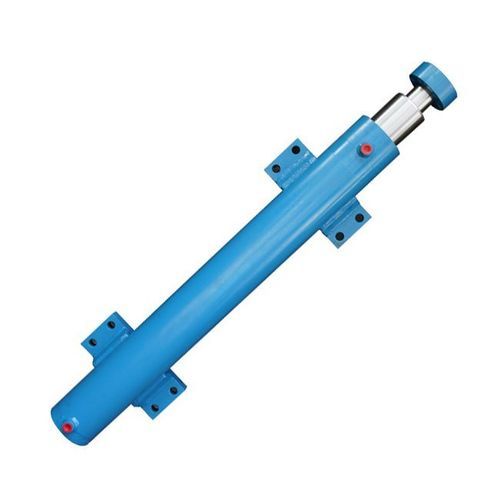

Der zweistufige Teleskopzylinder ist ein spezialisierter Hydraulikzylinder mit zwei teleskopischen Stufen, der lange Hübe bei kompakter eingefahrener Länge ermöglicht. Hergestellt mit nahtlosen, honed Rohren und verchromten Stangen für Langlebigkeit, gleichmäßige Ausfahrbewegung und hohe Tragfähigkeit. Ideal für Kipper, Anhänger, Krane und schwere Maschinen, die große Ausfahrwege bei minimalem Einbauraum benötigen.

Modell & Marke

• Modell: Teleskopausführung
• Marke: EAST AI

Vorteile

• Platzsparendes Design: erreicht lange Hübe bei kurzer eingefahrener Länge
• Sekundäre Ausfahrt: kontrollierte, schrittweise Bewegung für stabile Funktion
• Hohe Tragfähigkeit: aus robusten Materialien gefertigt, um hohe vertikale und horizontale Lasten zu tragen
• Vielseitigkeit: geeignet für Heben, Kippen, Schieben und Verdichten
• Haltbarkeit: hergestellt aus honed Stahlrohren und verchromten Stangen für lange Lebensdauer
• Reduzierter Wartungsaufwand: weniger bewegliche Komponenten verringern Stillstands- und Servicetzeiten
• Korrosionsbeständigkeit: verchromte Stangen widerstehen Rost und Verschleiß in rauen Umgebungen
• Anpassbare Optionen: verfügbar in verschiedenen Bohrungsgrößen, Hüben und Montagekonfigurationen

Produktionsprozess

• Rohmaterialauswahl: hochwertige Stähle ST52, CK45, 20MnV6 oder 42CrMo
• Rohrhonung: Innenhonung sorgt für glatte Oberflächen mit Ra ≤ 0,2 μm
• Stangenbearbeitung: verchromte Stangen werden bearbeitet, gehärtet und geschliffen für Festigkeit
• Stufenbearbeitung: präzise Bearbeitung jeder teleskopischen Stufe für reibungslose Bewegung
• Schweißen & Montage: Roboterschweißen gewährleistet starke, leckfreie Verbindungen
• Dichtungseinbau: Hochleistungsdichtungen (Parker, Hallite, NOK) verhindern Öllecks
• Druckprüfung: jeder Zylinder wird mit dem 1,5-fachen des Nenndrucks geprüft
• Oberflächenbeschichtung: Lackierung, Pulverbeschichtung oder Phosphatierung zum Korrosionsschutz
• Endprüfung: Maßkontrollen, Härteprüfungen und Zyklenprüfungen vor dem Versand

Anwendungsbereiche

• Kipper & Anhänger: Heben und Kippen von schweren Lasten
• Kräne & Hebezeuge: lange Ausfahrwege bei begrenztem Einbauraum
• Landwirtschaftliche Maschinen: Mähdrescher, Sprühgeräte und Getreideförderanlagen
• Bergbauausrüstung: Muldenkipper, Lader und untertägige Hebezeuge
• Maritimer Bereich: Deckmaschinerie und Offshore-Hydrauliksysteme
• Industrielle Ausrüstung: Hydraulikpressen, Verdichter und Materialhandlingsysteme

Produktdetails
Specification | Details
Produktname: Zweistufiger Teleskopzylinder
Bohrungsbereich: 80 mm – 400 mm
Hublänge: Bis zu 6000 mm (kundenspezifisch)
Betriebsdruck: Bis zu 300 bar
Material: ST52 / CK45 / 20MnV6 / 42CrMo
Stangenoberfläche: Hartchrombeschichtet, induktionsgehärtet
Anzahl der Stufen: Zwei (sequentielle Ausfahrt)
Dichtungsmarke: Parker / Hallite / NOK
Temperaturbereich: -30°C bis +120°C
Montageoptionen: Flansch, Trunnion, Gabelauge, Öse
Normen: ISO 6022 / DIN / Kundenspezifisch

Werksbestand & Qualität

• Großer Lagerbestand an honed Rohren und verchromten Stangen in mehreren Größen
• Vormaschinierte teleskopische Stufen bereit für Endmontage
• Halbfertige Zylinder verfügbar für Sonderanfertigungen
• Monatliche Produktionskapazität von über 12.000 Hydraulikzylindern
• Qualitätsprüfung: Maßgenauigkeit, Oberflächenrauheit Ra ≤ 0,2 μm, Härteprüfungen, Druck- und Zyklustests, Ultraschallprüfung der Schweißnähte und Salzsprühprüfung

Merkmale / Technische Daten

• Produktname: Zweistufiger Teleskopzylinder
• Bohrungsbereich: 80 mm – 400 mm
• Hublänge: Bis zu 6000 mm (kundenspezifisch)
• Betriebsdruck: Bis zu 300 bar
• Material: ST52 / CK45 / 20MnV6 / 42CrMo
• Stangenoberfläche: Hartchrombeschichtet, induktionsgehärtet
• Anzahl der Stufen: Zwei
• Dichtungsmarke: Parker / Hallite / NOK
• Temperaturbereich: -30°C bis +120°C
• Montageoptionen: Flansch, Trunnion, Gabelauge, Öse
• Normen: ISO 6022 / DIN / Kundenspezifisch
