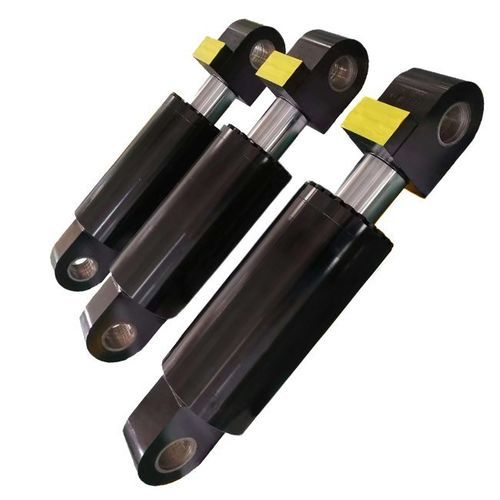

Hydraulikzylinder

einfachwirkendStahlgeschweißt

Produktübersicht
Der einseitig wirkende geschweißte Hydraulikzylinder ist ein kompakter Aktuator, der Kraft in nur einer Richtung (Ausfahren oder Einfahren) erzeugt, wobei die Rückstellung durch Schwerkraft oder eine externe Kraft erfolgt. Der geschweißte Zylinderkörper kommt ohne Zugstangen aus und bietet eine dichte, hochfeste Konstruktion für enge Einbausituationen und mobile Geräte.

Modell und Marke

• Model: Welded Type
• Brand: EAST AI

Wesentliche technische Merkmale (Kurzüberblick)

• Typ — Geschweißter Körper, Einseitig wirkend
• Bohrungsgrößen — 25 mm bis 300 mm (anpassbar)
• Hublänge — Bis zu 3000 mm oder auf Anfrage
• Druckstufe — Bis zu 250 bar (3625 PSI)
• Kolbenstange — Chrombeschichteter Stahl oder induktionsgehärtet
• Zylinderkörper — Hochfestes Stahlblech, geschweißte Bauweise
• Dichtungen — Hallite / Parker / NOK
• Befestigungsarten — Gabelkopf, Flansch, Trunnion, Querrohr, geschweißtes Auge
• Arbeitsmedium — Mineralöl, Hydrauliköl (ISO VG 32–68)

Warum einen geschweißten einseitig wirkenden Hydraulikzylinder wählen?

• Kompakter geschweißter Aufbau: Verzicht auf Zugstangen reduziert Bauraum und minimiert Leckagerisiken.
• Geringer Wartungsaufwand: Einfachere Konstruktion mit weniger beweglichen Teilen als bei doppeltwirkenden Zylindern.
• Kosteneffizient: Einseitige Betätigung vereinfacht das hydraulische System und senkt den Energiebedarf.
• Flexible Montage: Verschiedene Befestigungsoptionen zur Integration in Kipper, landwirtschaftliche Geräte und kompakte Maschinen.
• Anwendungsoptimiert: Besonders geeignet für Kippvorrichtungen, Hebetische und einseitige Schub-/Zugaufgaben.

Typische Anwendungen

• Kippanhänger und Hebevorrichtungen
• Landwirtschaftliche Erntemaschinen und Sprühgeräte
• Kompakte Baumaschinen
• Scherenbühnen und Neigesysteme
• Industrielle Hydraulikpressen (Hydraulikkolbenzylinder)
• Türantriebe und Schubvorrichtungen

Merkmale / technische Spezifikationen

• Typ: Geschweißter Körper, Einseitig wirkend
• Bohrungsgrößen: 25 mm bis 300 mm (anpassbar)
• Hublänge: Bis zu 3000 mm oder auf Anfrage
• Druckstufe: Bis zu 250 bar (3625 PSI)
• Kolbenstange: Chrombeschichteter Stahl oder induktionsgehärtet
• Zylinderkörper: Hochfestes Stahlblech, geschweißte Bauweise
• Dichtungen: Hallite / Parker / NOK
• Befestigungsarten: Gabelkopf, Flansch, Trunnion, Querrohr, geschweißtes Auge
• Arbeitsmedium: Mineralöl, Hydrauliköl (ISO VG 32–68)
