Hydraulikzylinder

StahlLegierungISO

Produktübersicht

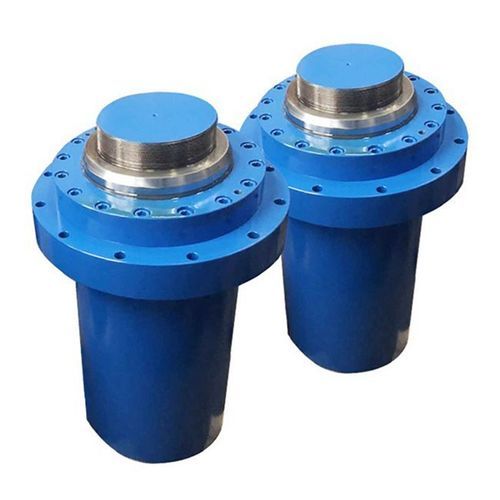

Frontflansch-Hydraulikzylinder für feste Frontmontagen, bei denen die Vorderseite des Zylinders direkt am Maschinenrahmen angeschraubt wird. Bietet hohe Ausrichtungsgenauigkeit und geringe Durchbiegung bei schweren oder einseitigen Belastungen. Geeignet für horizontale und vertikale Anwendungen in Pressen, Baumaschinen und automatisierten Systemen. Anpassbar in Hub, Bohrung, Kolbenstange, Montageart und Arbeitsdruck für OEMs und Systemintegratoren.

Modell und Marke

• Modell: Front Flange
• Marke: EAST AI

Technische Daten

• Befestigung: Frontflansch (ISO, SAE oder kundenspezifische Maße)
• Bohrungsbereich: 32 mm – 400 mm
• Hub: 50 mm – 3000 mm (anpassbar)
• Arbeitsdruck: bis zu 300 bar (4350 PSI)
• Kolbenstangenmaterial: verchromter Baustahl oder legierter Stahl
• Rohrmaterial: honed steel / nahtloses Präzisionsrohr
• Dichtungsoptionen: Parker, Hallite, NOK (optional)
• Beschichtung: lackiert, verzinkt oder pulverbeschichtet
• Anpassungen: Hub, Anschlüsse, Befestigungen, Gewinde, Dichtungssätze

Vorteile

• Starre Frontmontage minimiert Seitenlasten und gewährleistet Ausrichtung
• Geeignet für schwere Einsätze und große Zylinderbaugrößen
• Ausgelegt für Integration von Sensoren und Rückmeldesystemen
• Modulare Optionen zur OEM-Anpassung und Platzoptimierung
• Kosteneffizientes Verhältnis von Leistung zu Anschaffung für industrielle Anwendungen

Typische Anwendungen

• Hydraulikpressen und Umformmaschinen
• Bau- und Erdbewegungsmaschinen
• Hebebühnen und Winden
• Schneid-, Biege- und Schermaschinen für Stahl
• Industrielle Automations- und Montagelinien
• OEM- und Sondermaschinen

Anpassung & Integration

• Maßgeschneiderte Hub-, Bohrungs- und Kolbenstangenabmessungen für Kraft- und Weganforderungen
• Anschluss- und Gewindeoptionen zur Systemkompatibilität
• Kompatibel mit Sensoren, Endschaltern und Montagewinkeln
• Optionale Dichtungssätze und Beschichtungen für umgebungsbedingten Schutz
