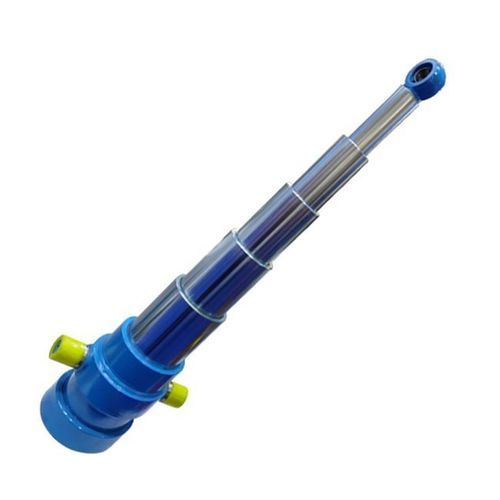

Hydraulikzylinder

teleskopischKolbenstangenStahl

Übersicht
Der mehrstufige Teleskopzylinder erzeugt lange Hübe bei kompakter eingezogener Länge durch zwei oder mehr nacheinander ausfahrende Stufen. Hergestellt aus nahtlos geschliffenen Rohren und induktionsgehärteten, verchromten Stangen bietet er hohe Tragfähigkeit, zuverlässige Dichtung und verlängerte Wartungsintervalle für mobile und stationäre Hydraulikanwendungen.

Modell und Marke

• Modell: Mehrstufentyp
• Marke: EAST AI

Vorteile

• Kompakte eingezogene Abmessung: spart Einbauraum in beengten Anlagen.
• Erweiterte Hubfähigkeit: bis zu 5–6× der geschlossenen Länge je nach Konfiguration.
• Hohe Hubkapazität: geeignet für schwere Lasten in Bau, Transport und Materialhandling.
• Langlebigkeit: induktionsgehärtete Chromstangen und hochwertige Dichtungen für Verschleißfestigkeit.
• Anpassbar: erhältlich in verschiedenen Bohrungsgrößen, Hüben und Stufenanzahlen.
• Dichtsystem mit geringer Leckage: reduziert Stillstandszeiten und Wartungsaufwand.
• Korrosionsbeständige Oberflächenbehandlungen für Außenanwendungen.

Produktionsprozess

• Rohmaterialauswahl: ST52, CK45 oder legierte Stähle für strukturelle Festigkeit.
• Rohrhonung & Skiving: Innenoberfläche bis Ra ≤ 0,2 μm für optimale Dichtung.
• Stangenbearbeitung: Hartverchromung und Induktionshärtung für Verschleiß- und Korrosionsbeständigkeit.
• Stufenbearbeitung: präzise Bearbeitung mehrerer Stufen für gleichmäßigen Ablauf.
• Dichtungsassembly: Einbau von Parker / Hallite / NOK Dichtungen.
• Schweißen & Endkappenmontage: Strukturverschweißung für Festigkeit und Ausrichtung.
• Hydraulischer Drucktest: hydostatische Prüfungen bei Nenn- und Sicherheitsdrücken.
• Oberflächenbehandlung: Pulverbeschichtung, Phosphatierung oder Lackierung je nach Anwendung.
• Endkontrolle: Maß-, Härte- und Rauheitsprüfungen vor dem Versand.

Anwendungen

• Baugeräte: Kipper, Muldenkipper, Bagger und Radlader.
• Bergbautechnik: Hebesysteme, Untertageförderung und Bohranlagen.
• Landmaschinen: Mähdrescher, Sprühgeräte und Kippanhänger.
• Materialumschlag: Krane, Hebetische, Gabelstapler und Plattformen.
• Logistik & Transport: Müllwagen, Ladeaufzüge und hydraulische Hecktüren.
• Maritim & Offshore: Schiffskrane und Offshore-Hebesysteme.

Produktdetails

• Produktname — Mehrstufiger Teleskopzylinder
• Bohrungsbereich — 50 mm – 400 mm
• Hubhöhe — Bis zu 8000 mm (kundenspezifisch)
• Anzahl der Stufen — 2–6 Stufen
• Betriebsdruck — Bis zu 300 bar
• Material — ST52 / CK45 / 42CrMo4
• Stangenoberfläche — Hartverchromt, induktionsgehärtet
• Dichtungsmarke — Parker / Hallite / NOK
• Temperaturbereich — -30°C bis +120°C
• Montageoptionen — Trunnion, Gabelkopf, Flansch, Öse, Lagerbefestigung
• Normen — ISO 6022 / DIN / kundenspezifisch

Lager & Kapazität der Fabrik

• Großer Lagerbestand an gehonten Rohren und verchromten Stangen.
• Halbfertige Teleskopstufen für kundenspezifische Montage.
• Versandbereite Zylinder in gängigen Konfigurationen.
• Monatliche Produktionskapazität von über 8.000 Hydraulikzylindern.
• Stabile Lieferkette zur Sicherstellung globaler Lieferungen.

Qualitätsprüfung

• Maßgenauigkeit: Messungen von Bohrung und Stange mit Mikrometermessung.
• Oberflächenrauheit: Honfinish der Rohre überprüft auf Ra ≤ 0,2 μm.
• Härteprüfung: Stangenprüfung nach Wärmebehandlung im vorgegebenen HRC-Bereich.
• Schweißqualitätsprüfung: Ultraschallprüfung zur Sicherstellung der Schweißintegrität.
• Hydraulischer Drucktest: alle Zylinder bis 1,5× Betriebsdruck getestet.
• Korrosionsprüfung: Verchromung geprüft in Salzsprühkammern.

Zertifizierungen

• ISO 9001:2015
• ISO 14001
• CE-Kennzeichnung
• RoHS-Zertifizierung
• DNV / GL / BV Marine-Zulassungen

Technische Spezifikationen

• Produktname — Mehrstufiger Teleskopzylinder
• Bohrungsbereich — 50 mm – 400 mm
• Hubhöhe — Bis zu 8000 mm (kundenspezifisch)
• Anzahl der Stufen — 2–6 Stufen
• Betriebsdruck — Bis zu 300 bar
• Material — ST52 / CK45 / 42CrMo4
• Stangenoberfläche — Hartverchromt, induktionsgehärtet
• Dichtungsmarke — Parker / Hallite / NOK
• Temperaturbereich — -30°C bis +120°C
• Montageoptionen — Trunnion, Gabelkopf, Flansch, Öse, Lagerbefestigung
• Normen — ISO 6022 / DIN / kundenspezifisch
