Hydraulikzylinder

Kolbenmit einfacher SpitzeStahl

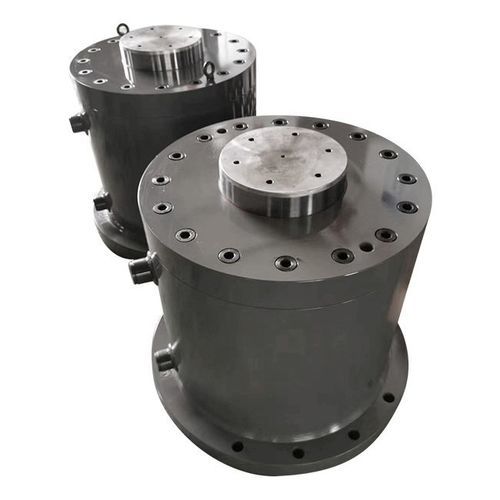

Produktübersicht Der Einfachstangen-Plungerzylinder ist ein hydraulischer Antrieb für hohe lineare Schubkräfte und vertikales Heben. Die Plungerstange bewegt sich direkt im Zylinderlaufrohr ohne internen Kolben, was eine kompakte Bauweise für schwere vertikale Lasten ermöglicht. Hergestellt aus nahtlos gehonten Rohren und induktionsgehärteten, hartverchromten Stangen, bietet er hohe Verschleißfestigkeit und lange Lebensdauer. Typische Einsatzbereiche: Hebebühnen, Hydraulikpressen, metallurgische Anlagen und Baumaschinen.

Modell & Marke Modell: Plunger-Typ. Marke: EAST AI.

Vorteile

• Einfache Konstruktion — weniger Bauteile verringern Ausfallpunkte und vereinfachen die Wartung.
• Hohe Tragfähigkeit — ausgelegt für vertikales Schwerhubeinsätze.
• Langlebigkeit — induktionsgehärtete, hartverchromte Stangen gegen Verschleiß und Korrosion.
• Kosteneffektiv — geringere Herstellungs- und Wartungskosten im Vergleich zu Kolbenzylindern.
• Kompakte Bauform — geeignet für Einbauorte mit begrenztem Platzbedarf.
• Individualisierbar — unterschiedliche Bohrungsgrößen, Hübe und Befestigungsarten verfügbar.
• Leckagearme Dichtungen — moderne Dichtungssysteme minimieren Hydraulikölverluste.
• Hohe Lebensdauer — präzise gehonte Oberflächen reduzieren Reibung und Verschleiß.

Fertigungsprozess

• Materialauswahl — hochwertige Stähle wie ST52, CK45 oder 42CrMo4.
• Rohrbearbeitung — Laufrohre gehont auf Ra ≤ 0.2 μm für optimale Dichtung.
• Stangenbearbeitung — Stangen bearbeitet, induktionsgehärtet und hartverchromt.
• CNC-Bearbeitung — präzises Drehen und Fräsen für enge Toleranzen.
• Schweißen & Endbeschläge — Strukturverschweißung gewährleistet Festigkeit.
• Dichtungsinstallation — importierte Dichtungen (Parker, Hallite, NOK) für Zuverlässigkeit.
• Hydraulische Prüfung — jede Einheit wird bei Nenn- und Überdruck geprüft.
• Oberflächenbehandlung — Lackierung, Phosphatierung oder Pulverbeschichtung je nach Anforderung.
• Endkontrolle — Maß-, Rauheits- und Härteprüfungen vor Auslieferung.

Anwendungen

• Baugeräte — Hebevorrichtungen, Gerüste, Betonmaschinen.
• Metallurgische Anlagen — Stahlwerke, Hütten, Gießereien.
• Hydraulikpressen — Schmieden, Stanzen, Umformen.
• Materialumschlag — Hebebühnen, Aufzüge, hydraulische Hebevorrichtungen.
• Landwirtschaftliche Maschinen — Lader, Kippmechanismen.
• Bergbauausrüstung — schwere Hebesysteme für Untertage- und Tagebau.
• Marine & Offshore — Hebevorrichtungen für Schiffe und Offshore-Plattformen.

Lagerbestand & Produktionskapazität

• Großer Vorrat an gehonten Rohren in mehreren Bohrungsgrößen.
• Umfangreiches Lager an hartverchromten und gehärteten Stangen.
• Halbfertige Plungerzylinder für kundenspezifische Anpassungen verfügbar.
• Lieferbare Zylinder in gängigen Spezifikationen auf Lager.
• Monatliche Produktionskapazität über 10.000 Hydraulikzylinder.
• Starke Logistikunterstützung für weltweiten Versand.

Qualitätsprüfung & Tests

• Maßkontrolle — Bohrung, Stange und Länge auf Präzision geprüft.
• Oberflächenrauheit — gehonte Oberfläche gemessen auf Ra ≤ 0.2 μm.
• Härteprüfung — Oberflächenhärte der Stange innerhalb geforderter HRC-Werte.
• Hydraulischer Drucktest — alle Einheiten bei 1,5× Betriebsdruck geprüft.
• Schweißkontrolle — Ultraschallprüfung zur Sicherstellung der Strukturintegrität.
• Korrosionsprüfung — Verchromung in Salzsprühkammer geprüft.

Zertifikate

• ISO 9001:2015 — Qualitätsmanagementsystem.
• ISO 14001 — Umweltmanagement.
• CE — Konformität mit EU-Maschinenrichtlinien.
• RoHS — Material- und prozesskonformität.
• DNV/GL/BV Zulassungen — Zertifizierungen für Marine- und Offshore-Anwendungen.

Produktdetails (Tabelle) Produktname: Single Rod Plunger Cylinder
Bohrungsbereich: 40 mm – 400 mm
Hublänge: Bis zu 6000 mm (kundenspezifisch)
Betriebsdruck: Bis zu 250 bar
Material: ST52 / CK45 / 42CrMo4
Stangenoberfläche: Hartverchromt, induktionsgehärtet
Dichtungsmarke: Parker / Hallite / NOK
Temperaturbereich: -30°C bis +120°C
Befestigungsoptionen: Flansch, Gabelkopf, Zapfen, Ösenbefestigung
Anwendungstyp: Vertikales Heben / Schieben
Normen: ISO 6022 / DIN / kundenspezifische Optionen

Technische Merkmale / Spezifikationen

• Produktname: Single Rod Plunger Cylinder
• Modell: Plunger-Typ
• Marke: EAST AI
• Bohrungsbereich: 40 mm – 400 mm
• Hublänge: Bis zu 6000 mm (kundenspezifisch)
• Betriebsdruck: Bis zu 250 bar
• Materialien: ST52 / CK45 / 42CrMo4
• Stangenoberfläche: Hartverchromt, induktionsgehärtet
• Dichtungen: Parker / Hallite / NOK
• Temperaturbereich: -30°C bis +120°C
• Befestigungsoptionen: Flansch, Gabelkopf, Zapfen, Ösenbefestigung
• Normen: ISO 6022 / DIN / kundenspezifische Optionen
